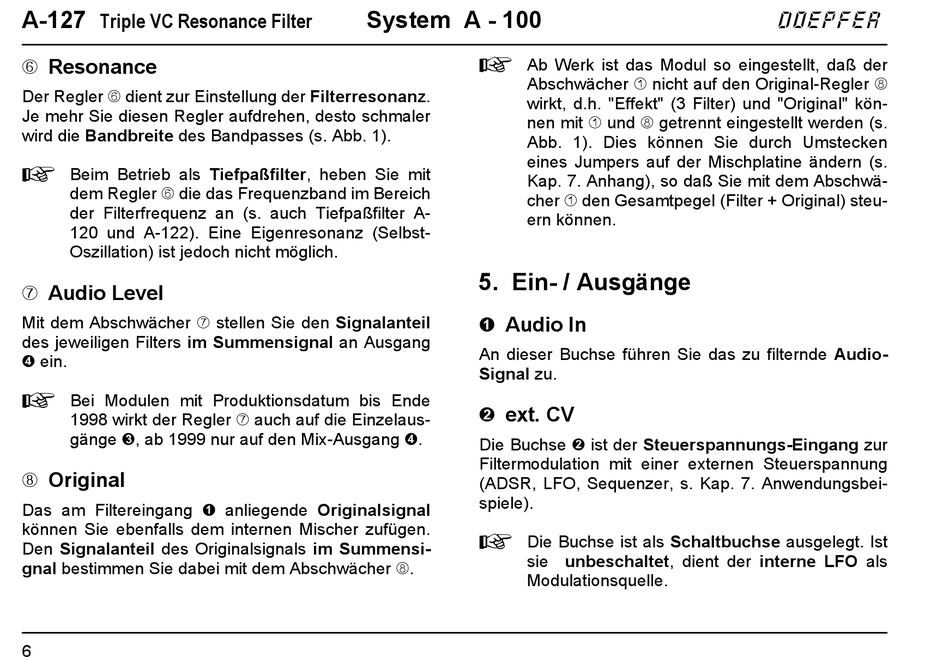

A-127
Triple VC Resonance Filter
6 Resonance
Der Regler 6 dient zur Einstellung der Filterresonanz.
Je mehr Sie diesen Regler aufdrehen, desto schmaler
wird die Bandbreite des Bandpasses (s. Abb. 1).
H
Beim Betrieb als Tiefpaßfilter, heben Sie mit
dem Regler 6 die das Frequenzband im Bereich
der Filterfrequenz an (s. auch Tiefpaßfilter A-
120 und A-122). Eine Eigenresonanz (Selbst-
Oszillation) ist jedoch nicht möglich.
7 Audio Level
Mit dem Abschwächer 7 stellen Sie den Signalanteil
des jeweiligen Filters im Summensignal an Ausgang
$ ein.
H
Bei Modulen mit Produktionsdatum bis Ende
1998 wirkt der Regler 7 auch auf die Einzelaus-
gänge §, ab 1999 nur auf den Mix-Ausgang $.
8 Original
Das am Filtereingang ! anliegende Originalsignal
können Sie ebenfalls dem internen Mischer zufügen.
Den Signalanteil des Originalsignals im Summensi-
gnal bestimmen Sie dabei mit dem Abschwächer 8.
6
System A - 100
H
Ab Werk ist das Modul so eingestellt, daß der
Abschwächer 1 nicht auf den Original-Regler 8
wirkt, d.h. "Effekt" (3 Filter) und "Original" kön-
nen mit 1 und 8 getrennt eingestellt werden (s.
Abb. 1). Dies können Sie durch Umstecken
eines Jumpers auf der Mischplatine ändern (s.
Kap. 7. Anhang), so daß Sie mit dem Abschwä-
cher 1 den Gesamtpegel (Filter + Original) steu-
ern können.
5. Ein- / Ausgänge
! Audio In
An dieser Buchse führen Sie das zu filternde Audio-
Signal zu.
" ext. CV
Die Buchse " ist der Steuerspannungs-Eingang zur
Filtermodulation mit einer externen Steuerspannung
(ADSR, LFO, Sequenzer, s. Kap. 7. Anwendungsbei-
spiele).
H
Die Buchse ist als Schaltbuchse ausgelegt. Ist
sie unbeschaltet, dient der interne LFO als
Modulationsquelle.
