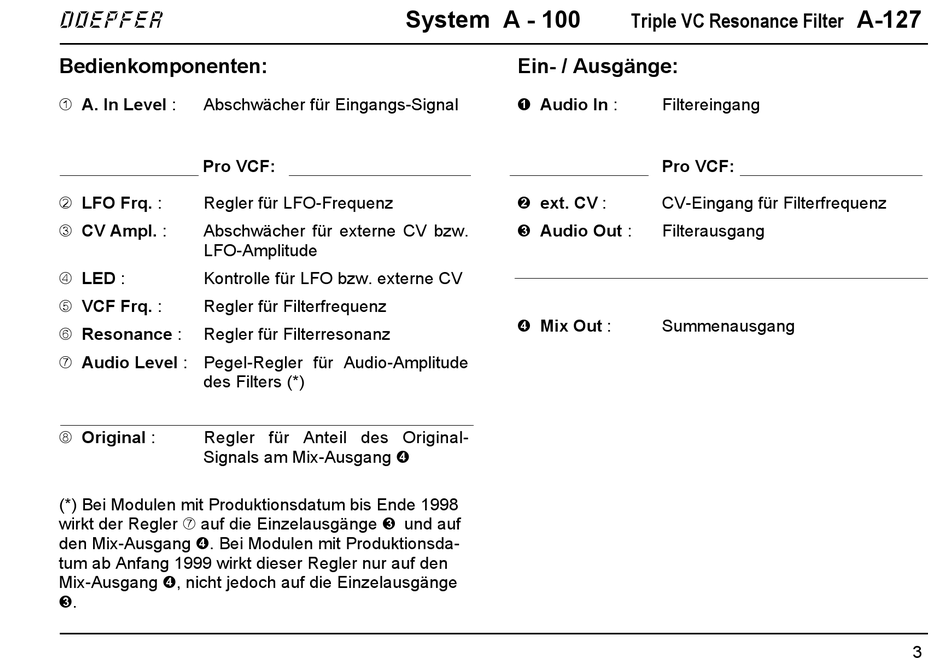

Bedienkomponenten:
1 A. In Level :
Abschwächer für Eingangs-Signal
Pro VCF:
2 LFO Frq. :
Regler für LFO-Frequenz
3 CV Ampl. :
Abschwächer für externe CV bzw.
LFO-Amplitude
4 LED :
Kontrolle für LFO bzw. externe CV
5 VCF Frq. :
Regler für Filterfrequenz
6 Resonance :
Regler für Filterresonanz
7 Audio Level : Pegel-Regler für Audio-Amplitude
des Filters (*)
8 Original :
Regler für Anteil des Original-
Signals am Mix-Ausgang $
(*) Bei Modulen mit Produktionsdatum bis Ende 1998
wirkt der Regler 7 auf die Einzelausgänge § und auf
den Mix-Ausgang $. Bei Modulen mit Produktionsda-
tum ab Anfang 1999 wirkt dieser Regler nur auf den
Mix-Ausgang $, nicht jedoch auf die Einzelausgänge
§.
System A - 100
Ein- / Ausgänge:
! Audio In :
" ext. CV :
§ Audio Out :
$ Mix Out :
Triple VC Resonance Filter
Filtereingang
Pro VCF:
CV-Eingang für Filterfrequenz
Filterausgang
Summenausgang
A-127
