Triple VC Resonance Filter
Umstellen der Wirkung von Regler 1
Ab Werk ist das Modul so eingestellt, daß der Ab-
schwächer 1 nicht auf den Original-Regler 8 wirkt,
d.h. "Effekt" (3 Filter) und "Original" können Sie mit 1
und 8 getrennt einstellen.
Dies können Sie ändern, indem Sie den Jumper J3
(Platinenversionen 1 und 2) bzw. JP4 (Platinenversion
3) auf der Mischplatine von der Position "Pre"
(Lieferzustand ab Werk) auf die Position "Post" um-
stecken. In diesem Fall liegt der Regler 8 hinter dem
Abschwächer 1, so daß sich dieser auf den Gesamt-
pegel (Filter + Original) auswirkt.
Die Lage des Jumpers J3 bei den Platinenversionen 1
und 2 finden Sie in der Abbildung auf der rechten
Seite. Bei der Platinenversion 3 befindet sich der
entsprechende Jumper JP4 rechts neben dem Audio
In Level-Regler.
12
System A - 100

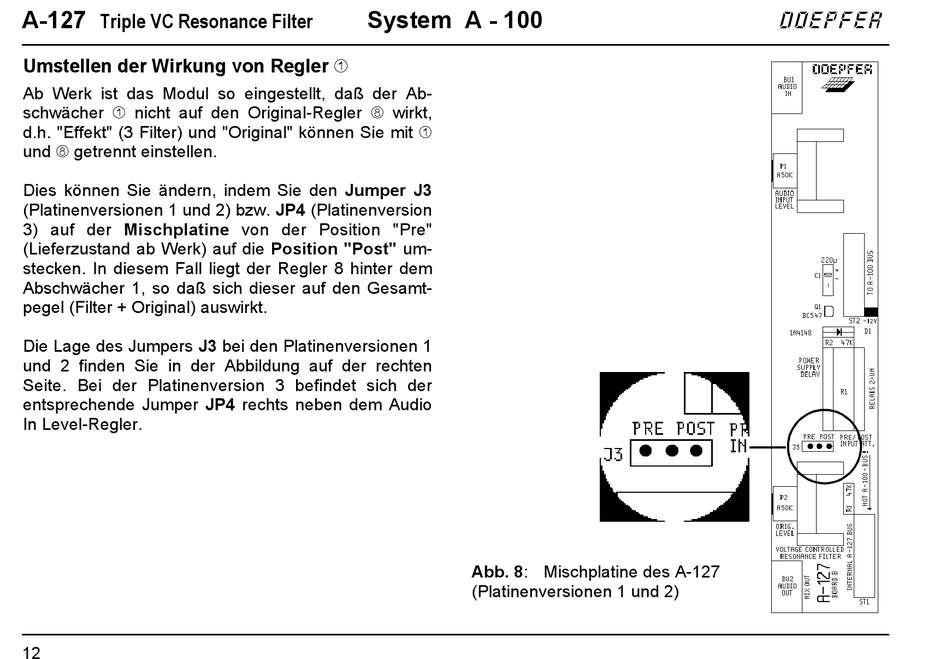

Abb. 8: Mischplatine des A-127
(Platinenversionen 1 und 2)
