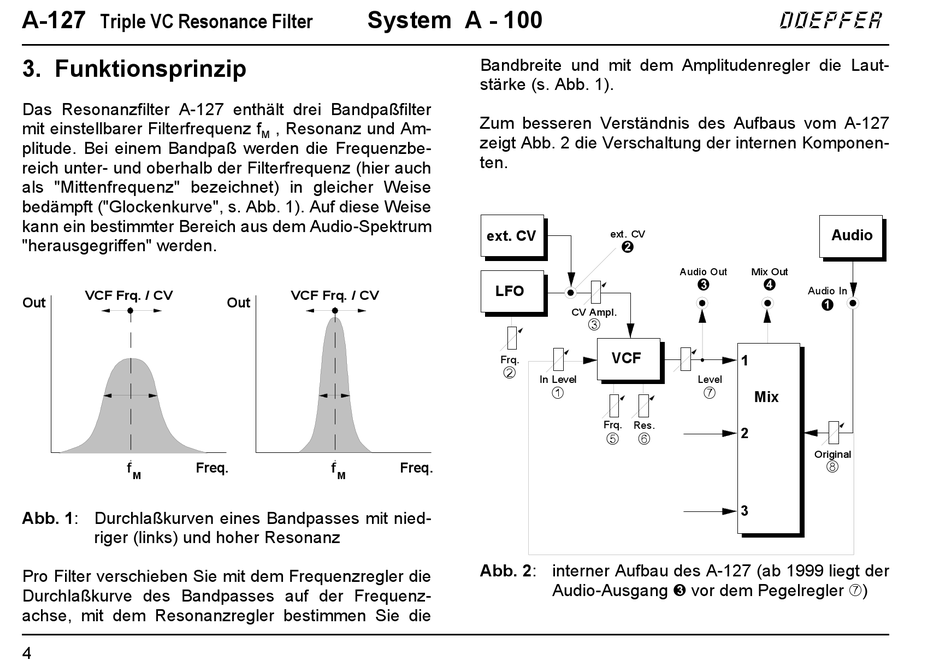

A-127
Triple VC Resonance Filter
3. Funktionsprinzip
Das Resonanzfilter A-127 enthält drei Bandpaßfilter
mit einstellbarer Filterfrequenz f
plitude. Bei einem Bandpaß werden die Frequenzbe-
reich unter- und oberhalb der Filterfrequenz (hier auch
als "Mittenfrequenz" bezeichnet) in gleicher Weise
bedämpft ("Glockenkurve", s. Abb. 1). Auf diese Weise
kann ein bestimmter Bereich aus dem Audio-Spektrum
"herausgegriffen" werden.
VCF Frq. / CV
Out
f
Freq.
M
Abb. 1: Durchlaßkurven eines Bandpasses mit nied-
riger (links) und hoher Resonanz
Pro Filter verschieben Sie mit dem Frequenzregler die
Durchlaßkurve des Bandpasses auf der Frequenz-
achse, mit dem Resonanzregler bestimmen Sie die
4
System A - 100
, Resonanz und Am-
M
VCF Frq. / CV
Out
f
Freq.
M
Bandbreite und mit dem Amplitudenregler die Laut-
stärke (s. Abb. 1).
Zum besseren Verständnis des Aufbaus vom A-127
zeigt Abb. 2 die Verschaltung der internen Komponen-
ten.
ext. CV
ext. CV
"
LFO
CV Ampl.
3
VCF
Frq.
2
In Level
1
Frq.
Res.
5
6
Abb. 2: interner Aufbau des A-127 (ab 1999 liegt der
Audio-Ausgang § vor dem Pegelregler 7)
doepfer
Audio
Audio Out
Mix Out
§
$
Audio In
!
1
Level
7
Mix
2
Original
8
3
