doepfer
7. Anhang
Umstellen der Filter-Charakteristik
Die Charakteristik der einzelnen Filter beim Modul
A-127 wird durch die Position einer Steckbrücke
(engl. jumper) bestimmt, die auf einer dreipoligen
Steckerleiste sitzt. Ab Werk ist das Modul so einge-
stellt, dass jedes der drei Filter je einen Bandpaß bildet
(Position "BP"). Sie können jedes der drei Filter indi-
viduell umstellen, so dass es stattdessen als 12
db-Tiefpaß arbeitet.
Bei allen Platinenversionen befindet sich die betref-
fende Stiftleiste mit Jumper auf der Filterplatine. Bei
den Platinenversionen 1 und 2 ist die Stiftleiste mit J1
bezeichnet. Die Position ist in der rechtsstehenden
Skizze angegeben. Bei der Platinenversion 3 ist die
Stiftleiste mit JP5 bezeichnet und befindet sich hinter
der Ausgangsbuchse des Filters. Der Jumper kann
von der Position "BP" auf die Position "LP" (Tiefpaß,
engl. low pass) umgesetzt werden, so dass der betref-
fende Filter nun als Tiefpass arbeitet. Es kann auch
ein Umschalter vorgesehen werden.
System A - 100

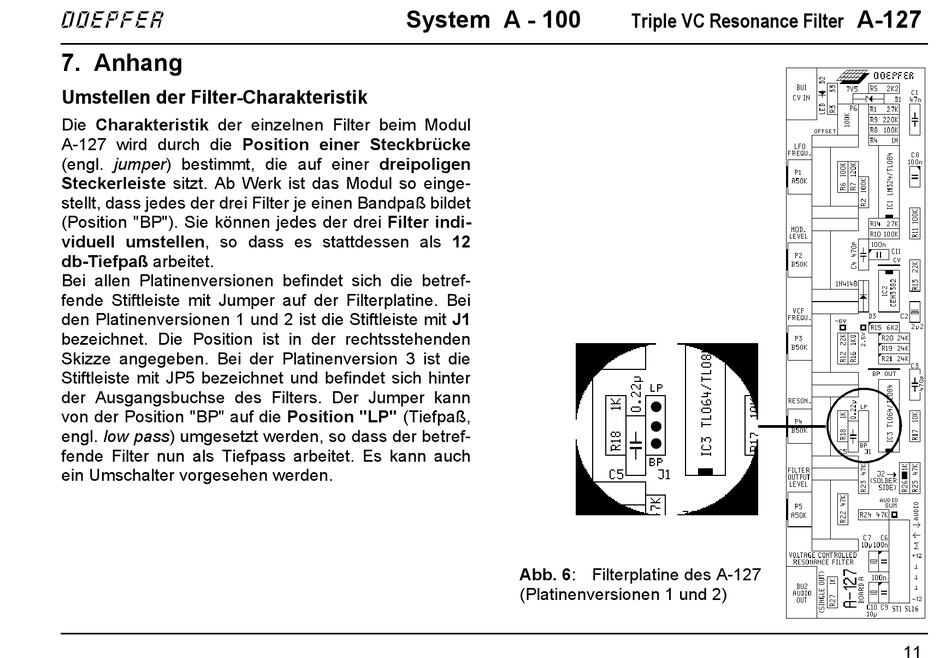

Abb. 6: Filterplatine des A-127
(Platinenversionen 1 und 2)
Triple VC Resonance Filter
A-127
11
