Bedienungsanleitung
Generell
Beschreibung
Heizkreis
Temperaturregelung
Volumenstromregler mit
Motorstellventil + elektrischer
Stellantrieb

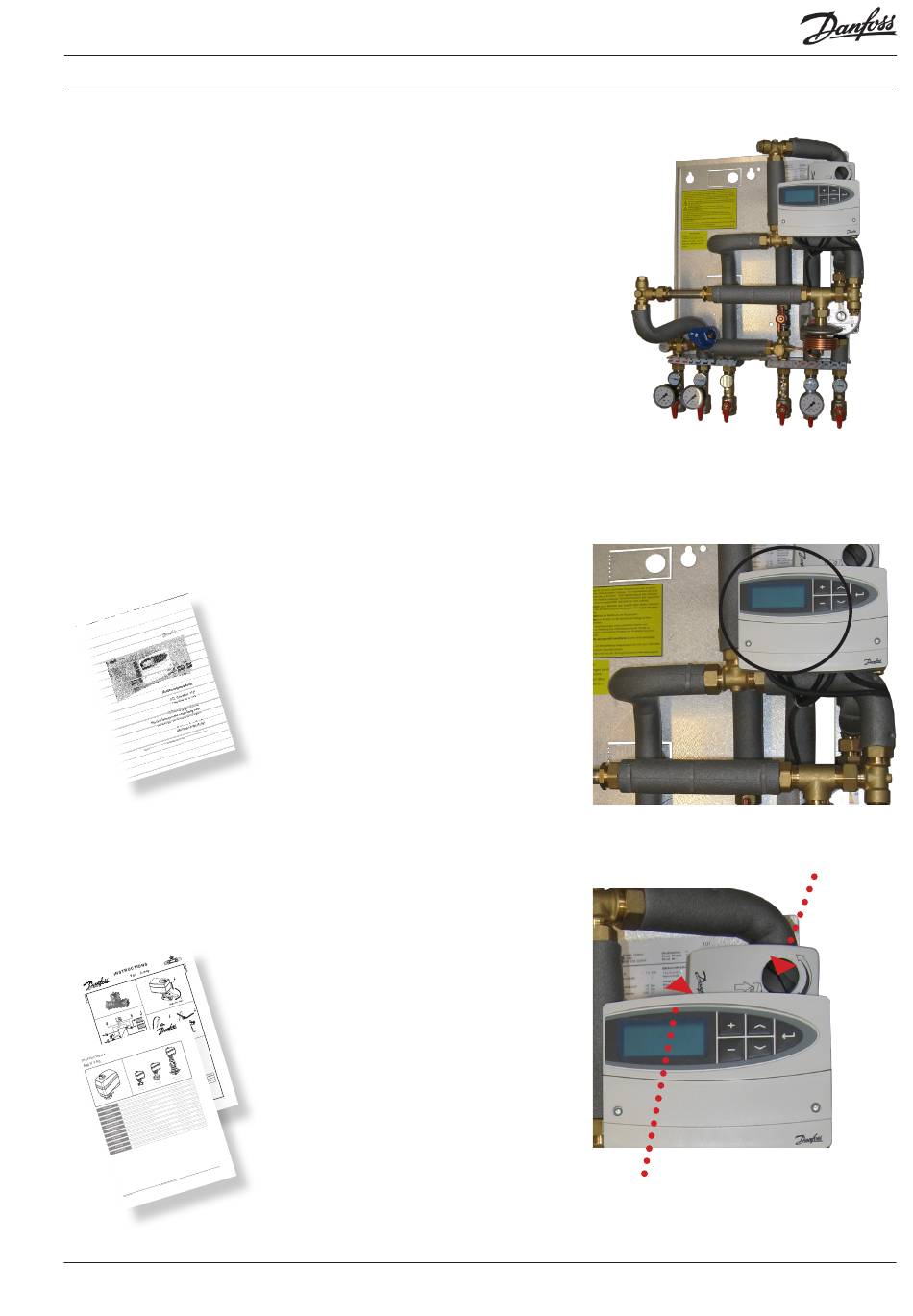

S-Solo
BEMERKEN SIE BITTE, daß anders aussehende
Varianten vorkommen können. Regelung ist aber
grundsätzlich wie unten angegeben.
Direkte Fernwärme Wohnungsstation für Einfa-
milienhäuser, Zweifamilienhäuser, Reihenhäuser
und Wohnungen. Mit einem Heizkreis sowie An-
schluss-leitung für einen sekundärseitigen Trink-
warmwasserspeicher. Wandmontage.
Witterungsgeführte Reglung des Heizkreises mit-
tels eines elektronischen Reglers Danfoss ECL
110.
Die Station ist mit Mischkreis ausgerüstet, und
ist dadurch für Systeme mit Fußbodenheizung
geeignet. Die Aufgabe des Mischkreises ist, eine
korrekte Vorlauftemperatur für den Heizkreis
sicherzustellen (den Heizkreis gegen zu hohen
Temperaturen zu schützen) und sicherzustellen,
daß das Rücklaufwasser zur erforderlichen Tem-
peratur abgekühlt wird, bevor es zurück zum
Fernheizwerk fließt. Die Mischkreistemperatur
wird von dem elektronischen Regler ECL 110
gereglet
Die Temperatur für den Heizkreis wird von dem
Danfoss ECL Regler geregelt. Die Vorlauftem-
peratur wird im Regler aufgrund der gemessenen
Außentemperatur errechnet.
Die gewünschte Raumtemperatur ist an den Heiz-
körperthermostaten einzustellen (feste Einstel-
lung das ganze Jahr). Es wird empfohlen in den
Einzelräumen alle Heizkörper ein bisschen aufzu-
drehen.
Der Regler ist werkseitig zum automatischen Aus-
schalten der Heizung in der Sommerperiode vor-
eingestellt.
Bei erhöhtem Wärmebedarf in der Heizungs-
periode läßt sich die Reglereinstellung laut
beigefügtem Handbuch ändern.
Siehe bitte beigelegte Bedienerhandbuch,
Montage & Wartung
Danfoss ECL Comfort 110
Die S-Solo ist primärseitig mit elektrischem Stel-
lantrieb Danfoss AMV 150 und 2-Wege Ventil VS2
zur Regelung des Heizkreises ausgestattet. Der
elektrischer Stellantrieb ist werksseitig voreinges-
tellt. Bei Betriebsproblemen läßt sich der Stellant-
rieb manuell schliessen.
Siehe bitte beigelegte Bedienungsanleitungen,
Elektrischer Stellantrieb AMV 150
2-Wege Ventil VS 2
Manuelles Schliessen des Stellantriebes er-
folgt durch das Drehen des Handrads auf der
Oberseite des Stellantriebs, - im Uhrzeigersinn
Produced by Danfoss Redan A/S · 10.2009
Manuelle Hubverstellung
Anmerkung: Der Knopf auf der Unterseite des Stellan-
triebes dücken und während der manuellen Hubver-
stellung gedrückt halten.
5
