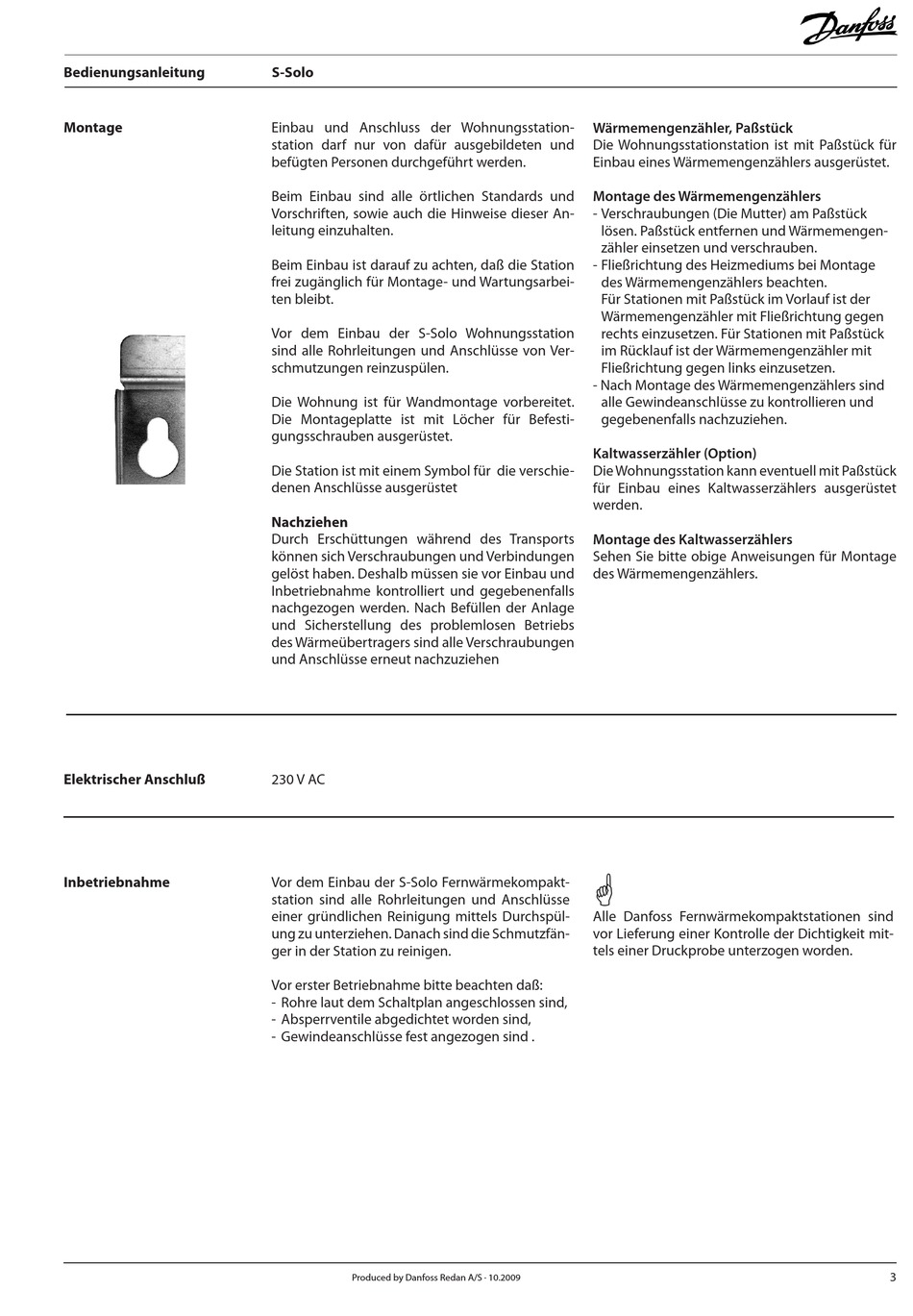

Bedienungsanleitung
Montage
Elektrischer Anschluß
Inbetriebnahme
S-Solo
Einbau und Anschluss der Wohnungsstation-
station darf nur von dafür ausgebildeten und
befügten Personen durchgeführt werden.
Beim Einbau sind alle örtlichen Standards und
Vorschriften, sowie auch die Hinweise dieser An-
leitung einzuhalten.
Beim Einbau ist darauf zu achten, daß die Station
frei zugänglich für Montage- und Wartungsarbei-
ten bleibt.
Vor dem Einbau der S-Solo Wohnungsstation
sind alle Rohrleitungen und Anschlüsse von Ver-
schmutzungen reinzuspülen.
Die Wohnung ist für Wandmontage vorbereitet.
Die Montageplatte ist mit Löcher für Befesti-
gungsschrauben ausgerüstet.
Die Station ist mit einem Symbol für die verschie-
denen Anschlüsse ausgerüstet
Nachziehen
Durch Erschüttungen während des Transports
können sich Verschraubungen und Verbindungen
gelöst haben. Deshalb müssen sie vor Einbau und
Inbetriebnahme kontrolliert und gegebenenfalls
nachgezogen werden. Nach Befüllen der Anlage
und Sicherstellung des problemlosen Betriebs
des Wärmeübertragers sind alle Verschraubungen
und Anschlüsse erneut nachzuziehen
230 V AC
Vor dem Einbau der S-Solo Fernwärmekompakt-
station sind alle Rohrleitungen und Anschlüsse
einer gründlichen Reinigung mittels Durchspül-
ung zu unterziehen. Danach sind die Schmutzfän-
ger in der Station zu reinigen.
Vor erster Betriebnahme bitte beachten daß:
- Rohre laut dem Schaltplan angeschlossen sind,
- Absperrventile abgedichtet worden sind,
- Gewindeanschlüsse fest angezogen sind .
Produced by Danfoss Redan A/S · 10.2009
Wärmemengenzähler, Paßstück
Die Wohnungsstationstation ist mit Paßstück für
Einbau eines Wärmemengenzählers ausgerüstet.
Montage des Wärmemengenzählers
- Verschraubungen (Die Mutter) am Paßstück
lösen. Paßstück entfernen und Wärmemengen-
zähler einsetzen und verschrauben.
- Fließrichtung des Heizmediums bei Montage
des Wärmemengenzählers beachten.
Für Stationen mit Paßstück im Vorlauf ist der
Wärmemengenzähler mit Fließrichtung gegen
rechts einzusetzen. Für Stationen mit Paßstück
im Rücklauf ist der Wärmemengenzähler mit
Fließrichtung gegen links einzusetzen.
- Nach Montage des Wärmemengenzählers sind
alle Gewindeanschlüsse zu kontrollieren und
gegebenenfalls nachzuziehen.
Kaltwasserzähler (Option)
Die Wohnungsstation kann eventuell mit Paßstück
für Einbau eines Kaltwasserzählers ausgerüstet
werden.
Montage des Kaltwasserzählers
Sehen Sie bitte obige Anweisungen für Montage
des Wärmemengenzählers.
Alle Danfoss Fernwärmekompaktstationen sind
vor Lieferung einer Kontrolle der Dichtigkeit mit-
tels einer Druckprobe unterzogen worden.
3
