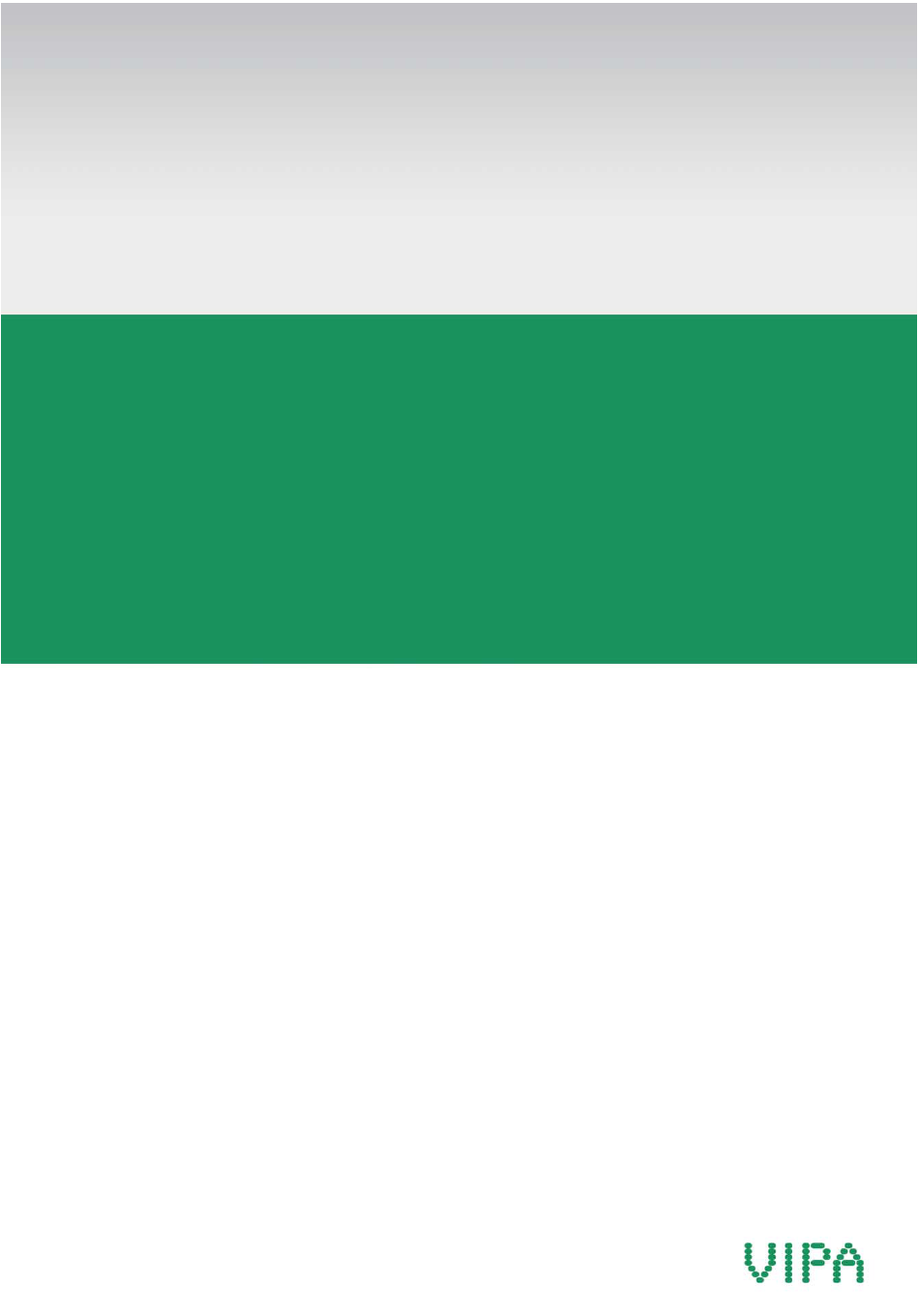

- Seite 1 VIPA System 100V EM | Handbuch HB100D_EM | RD_134-4Ex | Rev. 13/05 Januar 2013...
- Seite 2 Copyright © VIPA GmbH. All Rights Reserved. Dieses Dokument enthält geschützte Informationen von VIPA und darf außer in Übereinstimmung mit anwendbaren Vereinbarungen weder offengelegt noch benutzt werden. Dieses Material ist durch Urheberrechtsgesetze geschützt. Ohne schriftliches Einverständnis von VIPA und dem Besitzer dieses Materials darf dieses Material weder reproduziert, verteilt, noch in keiner Form von keiner Einheit (sowohl VIPA-intern als auch -extern) geändert werden, es sei denn in Übereinstimmung mit anwendbaren Vereinbarungen, Verträgen oder Lizenzen.
- Seite 3 Handbuch VIPA System 100V Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Handbuch................1 Sicherheitshinweise................. 2 Teil 1 Grundlagen ................1-1 Sicherheitshinweise für den Benutzer ..........1-2 Übersicht System 100V................ 1-3 Allgemeine Beschreibung System 100V..........1-4 Einbaumaße..................1-5 Aufbaurichtlinien................... 1-7 Teil 2 Hardwarebeschreibung und Einsatz........2-1 Montage ....................
- Seite 4 Handbuch VIPA System 100V Inhaltsverzeichnis HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 5 Handbuch VIPA System 100V Über dieses Handbuch Über dieses Handbuch Das Handbuch beschreibt das analoge Erweiterungsmodul EM 134 aus dem System 100V von VIPA. Hier finden Sie alle Informationen, die für die Inbetriebnahme und den Betrieb erforderlich sind. Überblick Teil 1: Grundlagen Im Rahmen dieser Einleitung erfolgt die Vorstellung des System 100V von VIPA als zentrales bzw.
- Seite 6 Handbuch VIPA System 100V Über dieses Handbuch Das Handbuch beschreibt die Erweiterungsmodule EM 134 aus dem Zielsetzung und System 100V von VIPA. Beschrieben wird Aufbau, Projektierung und Inhalt Anwendung. Dieses Handbuch ist Bestandteil des Dokumentationspakets mit der Best.-Nr.: HB100D_EM und gültig für: Produkt Best.-Nr.
- Seite 7 Handbuch VIPA System 100V Sicherheitshinweise Sicherheitshinweise Das System 100V ist konstruiert und gefertigt für Bestimmungs- gemäße • Kommunikation und Prozesskontrolle Verwendung • Allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz • den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedingungen •...
- Seite 8 Handbuch VIPA System 100V Sicherheitshinweise HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 9 Handbuch VIPA System 100V Teil 1 Grundlagen Teil 1 Grundlagen Im Rahmen dieser Einleitung erfolgt die Vorstellung des System 100V von Übersicht VIPA als zentrales bzw. dezentrales Automatisierungssystem. Neben einer Systemübersicht finden Sie hier allgemeine Informationen zum System 100V wie Einbaumaße, Montage und Umgebungs- bedingungen.
- Seite 10 Handbuch VIPA System 100V Teil 1 Grundlagen Sicherheitshinweise für den Benutzer VIPA-Baugruppen sind mit hochintegrierten Bauelementen in MOS- Handhabung Technik bestückt. Diese Bauelemente sind hoch empfindlich gegenüber elektrostatisch Überspannungen, die z.B. bei elektrostatischer Entladung entstehen. gefährdeter Zur Kennzeichnung dieser gefährdeten Baugruppen wird nachfolgendes Baugruppen Symbol verwendet: Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf...

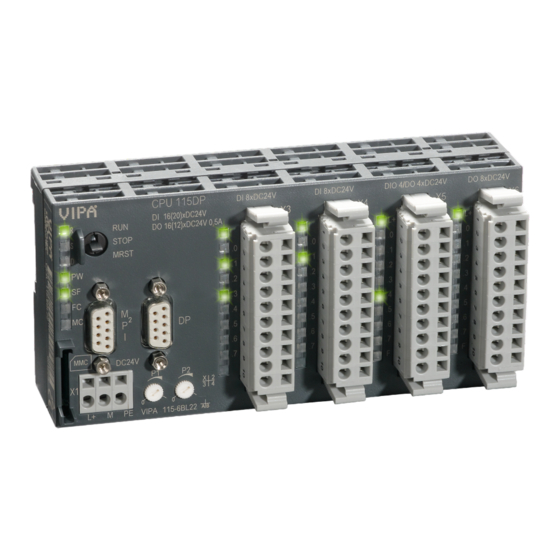

- Seite 11 Handbuch VIPA System 100V Teil 1 Grundlagen Übersicht System 100V Das System 100V von VIPA ist ein kompaktes zentral wie dezentral Allgemeines einsetzbares Automatisierungssystem von VIPA. Das System ist ausgelegt für Anwendungen im unteren und mittleren Leistungsbereich. Bei einem System 100V Modul sind CPU bzw. Buskoppler oder CPU und Buskoppler zusammen mit Ein-/Ausgabefunktionen in einem Gehäuse integriert.
- Seite 12 Handbuch VIPA System 100V Teil 1 Grundlagen Allgemeine Beschreibung System 100V • Normprofil-Hutschiene 35mm Aufbau/Maße • Maße Grundgehäuse: 4fach breit: (BxHxT) in mm: 101,6x76x48 in Zoll: 4x3x1,9 6fach breit: (BxHxT) in mm: 152,4x76x48 in Zoll: 6x3x1,9 Die Montage eines System 100V Moduls erfolgt durch Aufschnappen auf Montage eine Normprofil-Hutschiene.
- Seite 13 Handbuch VIPA System 100V Teil 1 Grundlagen Einbaumaße Montagemaße 45 mm Maße montiert und 44 mm verdrahtet 34 mm 48 mm ca. 70 mm HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 14 Handbuch VIPA System 100V Teil 1 Grundlagen CPU 11x mit 51 mm 50 mm EasyConn von 45 mm VIPA 11 mm 5 mm 85 mm 8 cm HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 15 Handbuch VIPA System 100V Teil 1 Grundlagen Aufbaurichtlinien Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau Allgemeines des System 100V. Es werden die Wege beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV), sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist.
- Seite 16 Handbuch VIPA System 100V Teil 1 Grundlagen Häufig genügt zur Sicherstellung der EMV das Einhalten einiger Grundregeln zur elementarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die Sicherstellung der folgenden Grundregeln. • Achten sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte Massung der inaktiven Metallteile.
- Seite 17 Handbuch VIPA System 100V Teil 1 Grundlagen Elektrische, magnetische oder elektromagnetische Störfelder werden durch Schirmung von eine Schirmung geschwächt; man spricht hier von einer Dämpfung. Leitungen Über die mit dem Gehäuse leitend verbundene Schirmschiene werden Störströme auf Kabelschirme zur Erde hin abgeleitet. Hierbei ist darauf zu achten, dass die Verbindung zum Schutzleiter impedanzarm ist, da sonst die Störströme selbst zur Störquelle werden.
- Seite 18 Handbuch VIPA System 100V Teil 1 Grundlagen 1-10 HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 19 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Teil 2 Hardwarebeschreibung und Einsatz In diesem Kapitel finden Sie alle Informationen zum Einsatz des analogen Übersicht Erweiterungsmoduls aus dem System 100V. Alle Mikro-SPS CPUs besitzen eine Anschlussmöglichkeit für Rückwand- bus-Verbinder. Hierüber können Sie System 100V Erweiterungsmodule und Module aus der System 200V Familie ankoppeln.
- Seite 20 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Montage System 100V Module werden auf 35mm Standard-Normprofilschienen Allgemeines zu montiert. Montage und Zur Demontage ist die Verriegelung mit einem Schraubendreher nach Demontage unten zu ziehen und das Modul von der Hutschiene abzuheben. Demontage Bei Einsatz von Erweiterungsmodulen ist vor der Montage, wie in der Montage eines...
- Seite 21 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Erweiterungsmodul Stecken Sie nun linksbündig Ihr System 100V Erweiterungsmodul. System 100V System 100V CPU 11x - Erweiterungsmodul System 200V - Peripherie EM 134 CPU 115 AI1/AO2x12Bit DI 8xDC24V DI 8xDC24V DO 8xDC24V DO 8xDC24V AI3x12Bit DI 16(20)xDC24V...
- Seite 22 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Beschaltung der Analogsignale Für die Analogsignale müssen Sie geschirmte Leitungen verwenden. Leitungen für Hierdurch verringern Sie die Störbeeinflussung. Den Schirm der Analog- Analogsignale leitungen sollten Sie an beiden Leitungsenden erden. Wenn Potenzial- unterschiede zwischen den Leitungsenden bestehen, so kann ein Potenzialausgleichsstrom fließen, der die Analogsignale stören könnte.
- Seite 23 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Anschluss von Folgende Abbildung zeigt den Anschluss von Spannungsgebern: Spannungsgebern Anschluss von Folgende Abbildung zeigt den Anschluss von Widerstandsthermometern Widerstandsthermo- und -Gebern: meter und -Geber Beschaltung Der Analog-Ausgabe-Teil bietet Anschlussmöglichkeiten zur Strom- bzw. analoge Ausgänge Spannungsversorgung von Lasten und Aktoren.
- Seite 24 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Aufbau AI 3xU/I, AI 1/AO 2x12Bit VIPA 134-4EE00 Bestelldaten Das Modul besitzt 4 analoge Eingänge und 2 analoge Ausgänge, deren Beschreibung Funktion Sie einzeln parametrieren können. Im Peripheriebereich belegt das Modul 8Byte Eingabe- und 4Byte Ausgabedaten. Die Kanäle auf dem Modul sind gegenüber dem Rückwandbus und der ext.
- Seite 25 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz 3x Analogeingang (U/I) Statusanzeige Steckerbelegung Belegung EM 134 AI3x12Bit n. c. Spannungsmessung Kanal 0 Strommessung Kanal 0 Masse Kanal 0 Spannungsmessung Kanal 1 Strommessung Kanal 1 Masse Kanal 1 Spannungsmessung Kanal 2 Strommessung Kanal 2 Masse Kanal 2 VIPA 134-4EE00...
- Seite 26 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Anschlussbild AI3x12Bit AI3x12Bit AI1/AO2x12Bit AI1/AO2x12Bit Pt, NI, R Pt, NI, R Prinzipschaltbild Input / Output Channel 0 Channel 1 Channel 2 µP V-Bus Channel 3 Channel 4 Channel 5 HB100D - EM - RD_134-4Ex - Rev. 13/05...
- Seite 27 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Projektierung Die Projektierung eines System 100V erfolgt im Siemens SIMATIC Vorgehensweise Manager unter Einbindung der GSD-Datei VIPA_11x.gsd von VIPA für das System 100V. Nach Einbindung der GSD-Datei und Aktualisierung des Hardware- Katalogs finden Sie neben allen System 100V CPUs alle Erweiterungs- und System 200V Module, die angebunden werden können.
- Seite 28 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Die Adressierung erfolgt durch Doppelklick auf das Erweiterungsmodul. Adressierung Hier können Sie die jeweiligen Anfangsadressen angeben. Dateneingabebereich: Dateneingabe-/ Datenausgabe- Während der Messung werden die Messdaten im Dateneingabebereich abgelegt. Bereich Die nachfolgende Tabelle zeigt den Aufbau des Dateneingabebereichs: Byte Bit 7 ...
- Seite 29 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Für die Parametrierung stehen 16Byte Parametrierdaten zur Verfügung. Parametrierung Die Parametrierdaten werden permanent abgelegt und bleiben auch im ausgeschalteten Zustand erhalten. Durch Einsatz "WR_PARM" können Sie zur Laufzeit die Parameter im Modul ändern. Hierbei kann die Zeitdauer bis zur Umparametrierung bis zu 50ms betragen.
- Seite 30 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Parameter Drahtbrucherkennung Über die Bits 0...3 von Byte 0 können Sie die Drahtbrucherkennung für die Eingabekanäle aktivieren. Die Drahtbrucherkennung kann ausschließlich im 4...20mA Strommessbereich und bei (Thermo-)Widerstandsmessung aktiviert werden. Sinkt bei 4...20mA Strommessung der Strom unter 1,18mA bzw.
- Seite 31 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Funktions-Nr. Die Zuweisung einer Funktions-Nr. zu einem Kanal erfolgt über die Zuordnung Parametrierung. Mit der Funktions-Nr. 00h wird die in den permanent abgelegten Parametrierdaten enthaltene Funktions-Nr. nicht beeinflusst. Durch Angabe von FFh können Sie einen gewünschten Kanal deaktivieren. In den nachfolgenden Tabellen sind alle Funktionen aufgeführt, die von dem entsprechenden Kanal unterstützt werden.
- Seite 32 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Eingabe-Bereich (Kanal 3) Funktion Messbereich / Darstellung Anschl. Die Funktions-Nr. in den permanent abgelegten Parametrierdaten wird nicht geändert. Pt100 im Zweileiteranschluss (3, 4) -200 ... +850°C / in Einheit 1/10°C, Zweierkomplement Pt1000 im Zweileiteranschluss (3, 4) -200 ...
- Seite 33 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Analogwert-Darstellung Sobald ein Messwert den Übersteuerungsbereich überschreitet bzw. den Allgemeines Untersteuerungsbereich unterschreitet wird folgender Wert ausgegeben: Messwert > Übersteuerungsbereich: 32767 (7FFFh) Messwert < Untersteuerungsbereich: -32768 (8000h) Bei Parametrierfehler oder deaktiviertem Analog-Teil wird der Messwert 32767 (7FFFh) ausgegeben.
- Seite 34 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Formeln für die Umrechnung: Spannungs- messbereich U: Spannungswert, Wert: Dezimalwert ⋅ = Wert ⋅ Wert 27648 +/-10V 27648 +/-10V dez. hex. Bereich > 11,759 32767 7FFFh Überlauf 11,759V 32511 7EFFh Übersteuerungsbereich 27648 6C00h Nennbereich...
- Seite 35 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Formeln für die Umrechnung: Strommess- bereich +/-20mA I: Stromwert, Wert: Dezimalwert ⋅ = Wert ⋅ Wert 27648 27648 +/-20mA dez. hex. Bereich > 23,52mA 32767 7FFFh Überlauf 23,52mA 32511 7EFFh Übersteuerungsbereich 20mA 27648 6C00h...
- Seite 36 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Formeln für die Umrechnung: Widerstands- messung 0...600Ω Ω Ω Ω R: Widerstandswert, Wert: Dezimalwert ⋅ = Wert ⋅ Wert 27648 27648 600 Ω dez. hex. Bereich > 705,53 Ω 32767 7FFFh Überlauf 705,53 Ω...
- Seite 37 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Unter Pt100, Pt1000 oder Ni100, Ni1000 wird die Temperatur direkt unter Widerstands- der vorgegebenen Einheit angezeigt. thermometer Hierbei gilt: 1 Digit = 0,1 Temperatur-Einheit Messbereich in °C (1digit=0,1°C) Einheit Bereich dez. hex.
- Seite 38 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Diagnosedaten Das Analogmodul besitzt eine Diagnosefunktion. Folgende Fehler können Übersicht eine Diagnose auslösen: • Fehler in Projektierung bzw. Parametrierung • Drahtbruch bei Strommessung • Messbereichsüberschreitung • Messbereichsunterschreitung • Drahtbruch bei Stromausgabe bzw. Kurzschluss bei Spannungsausgabe Diagnose Sobald Sie die Diagnosealarmfreigabe in Byte 0 des Parameterbereichs auswerten...
- Seite 39 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Datensatz 1 Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich 8Byte modulspezifische Diagnosedaten. Die Diagnosebytes haben folgende Belegung: Datensatz 1 (Byte 0 bis 11): Byte Bit 7 ... Bit 0 Default 0 ...
- Seite 40 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Technische Daten Artikelnr. 134-4EE00 Bezeichnung EM 134 Stromaufnahme/Verlustleistung Stromaufnahme aus Rückwandbus 70 mA Verlustleistung Technische Daten Analoge Eingänge Anzahl Eingänge Leitungslänge geschirmt Lastnennspannung DC 24 V Verpolschutz der Lastnennspannung Stromaufnahme aus Lastspannung L+ (ohne Last) 55 mA Spannungseingänge min.
- Seite 41 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Artikelnr. 134-4EE00 Lastnennspannung DC 24 V Verpolschutz der Lastnennspannung Stromaufnahme aus Lastspannung L+ (ohne Last) 55 mA Spannungsausgang Kurzschlussschutz Spannungsausgänge min. Bürdenwiderstand im Spannungsbereich 1 kΩ max. kapazitive Last im Spannungsbereich 1 µF Ausgangsspannungsbereiche -10 V ...
- Seite 42 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Artikelnr. 134-4EE00 Diagnosebytes Gehäuse Material PPE / PA 6.6 Befestigung Profilschiene 35mm Mechanische Daten Abmessungen (BxHxT) 101,6 x 76 x 48 mm Gewicht 230 g Umgebungsbedingungen Betriebstemperatur 0 °C bis 60 °C Lagertemperatur -25 °C bis 70 °C Zertifizierungen...
- Seite 43 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz Artikelnr. VIPA 134-4EE00 Wiederholgenauigkeit (eingeschwungener Zustand ±0,05% bei 25°C, bezogen auf den Eingangsbereich) Störunterdrückung, Fehlergrenzen Ausgänge Übersprechen zwischen den > 40dB Ausgängen Gebrauchsfehlergrenze (im gesamten Temperaturbereich bezogen auf den Ausgangsbereich) Messbereich Toleranz Spannungsausgang 1 ...
- Seite 44 Handbuch VIPA System 100V Teil 2 Hardwarebeschreibung und Einsatz 2-26 HB100D - EM - RD_134-4Ex - Rev. 13/05...
