DATI TECNICI AVVITATORE A IMPULSI A BATTERIA
Numero di serie ......................................................................................
Numero di giri a vuoto ....................................................
Percussione a pieno ......................................................
Momento torcente .........................................................
Massima dimensione viti / dadi ......................................
Numero di giri a vuoto ....................................................
Percussione a pieno ......................................................
Momento torcente .........................................................
Massima dimensione viti / dadi ......................................
Numero di giri a vuoto ....................................................
Percussione a pieno ......................................................
Momento torcente .........................................................
Massima dimensione viti / dadi ......................................
Numero di giri a vuoto ....................................................
Percussione a pieno ......................................................
Momento torcente .........................................................
Massima dimensione viti / dadi ......................................
Attacco utensili .......................................................................................
Tensione batteria ....................................................................................
Peso secondo la procedura EPTA 01/2003. (4,0 Ah / 5,0 Ah) ................
Informazioni sulla rumorosità/sulle vibrazioni
Valori misurati conformemente alla norma EN 60 745.
La misurazione A della pressione del livello sonoro di un utensile di
solito deve essere
Livello di rumorosità (Incertezza della misura K=3dB(A)) ......................
Potenza della rumorosità (Incertezza della misura K=3dB(A)) ...............
Utilizzare le protezioni per l'udito!
Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati
conformemente alla norma EN 60745
Valore di emissione dell'oscillazione a
h
Serraggio di viti e dadi di dimensioni massime ...................................
Incertezza della misura K= ..................................................................
AVVERTENZA
Il livello di vibrazioni indicato nelle presenti istruzioni è stato misurato in conformità con un procedimento di misurazione codifi cato nella EN 60745 e può essere
utilizzato per un confronto tra attrezzi elettrici. Inoltre si può anche utilizzare per una valutazione preliminare della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta le applicazioni principali dell'attrezzo elettrico. Se viceversa si utilizza l'attrezzo elettrico per altri scopi, con accessori
diff erenti o con una manutenzione insuffi ciente, il livello di vibrazioni può risultare diverso. E questo può aumentare decisamente la sollecitazione da vibrazioni lungo
l'intero periodo di lavorazione.
Ai fi ni di una valutazione precisa della sollecitazione da vibrazioni si dovrebbero tenere presente anche i periodi in cui l'apparecchio rimane spento oppure, anche se
acceso, non viene eff ettivamente utilizzato. Ciò può ridurre notevolmente la sollecitazione da vibrazioni lungo l'intero periodo di lavorazione.
Stabilite misure di sicurezza supplementari per la tutela dell'operatore dall'eff etto delle vibrazioni, come ad esempio: manutenzione dell'attrezzo elettrico e degli
accessori, riscaldamento delle mani, organizzazione dei processi di lavoro.
AVVERTENZA! Leggere tutte le istruzioni ed indicazioni di sicurezza.
In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni
operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti
gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per
ogni esigenza futura.
INDICAZIONI DI SICUREZZA PER AVVITATORE A IMPULSI
Quando si svolge un'operazione in cui la vite potrebbe entrare in
contatto con conduzioni elettriche nascoste impugnare l'apparecchio
aff errandolo per le superfi ci isolate. La vite che entra in contatto con una
conduttura in tensione può mettere sotto tensione le parti metalliche
dell'apparecchio e causare scosse elettriche.
Indossare protezioni acustiche adeguate. L'esposizione prolungata al
rumore senza protezione può causare danni all'udito.
ULTERIORI AVVISI DI SICUREZZA E DI LAVORO
Usare dispositivi di protezione. Durante il lavoro con la macchina bisogna
sempre portare occhiali di protezione. Si consiglia di indossare indumenti di
protezione come maschera antipolvere, guanti di protezione, scarpe
antiscivolo robuste, casco e cuffi e di protezione acustica.
La polvere che si produce durante il lavoro è spesso dannosa per la salute e
non dovrebbe essere aspirata. Portare un´adeguata mascherina protettiva.
E' vietato lavorare materiali che possono costituire pericoli alla salute (ad es.
amianto).
Spegnere immediatamente il dispositivo in caso di bloccaggio! Non
riaccendere il dispositivo fi no a quando l'utensile ad inserto resta bloccato;
22 ITALIANO
M18 FIWP12 M18 FIWF12 M18 FIWF38
........... 4525 29 03... .......................4525 08 03... .................4525 39 03...
...........000001-999999 .................. ...000001-999999 ............. ...000001-999999
........ 0-1700 min -1 .................. 0-1700 min -1 ........................0-900 min
........ 0-2400 min -1 .................. 0-2400 min -1 ......................0-1900 min
............... 40 Nm ............................40 Nm ............................... 40 Nm
... ≥ M12 (12.9) / ≥ M14 (8.8) ..........≥ M12 (12.9) / ≥ M14 (8.8) .....≥ M12 (12.9) / ≥ M10 (8.8)
........ 0-2000 min .................. 0-2000 min ......................0-1600 min
-1 -1
........ 0-2600 min -1 .................. 0-2600 min -1 ......................0-2300 min
............. 120 Nm ..........................120 Nm ............................. 100 Nm
... ≥ M14 (12.9) / ≥ M16 (8.8) ..........≥ M14 (12.9) / ≥ M16 (8.8) .....≥ M12 (12.9) / ≥ M12 (8.8)
........ 0-2500 min .................. 0-2500 min ......................0-2500 min
-1 -1
........ 0-3100 min .................. 0-3100 min ......................0-3100 min
-1 -1
............. 300 Nm ..........................300 Nm ............................. 284 Nm
... ≥ M16 (12.9) / ≥ M18 (8.8) ..........≥ M16 (12.9) / ≥ M18 (8.8) .....≥ M16 (12.9) / ≥ M18 (8.8)
........ 0-2000 min -1 .................. 0-2000 min -1 ......................0-1600 min
........ 0-2600 min .................. 0-2600 min ......................0-2300 min
-1 -1
............. 120 Nm ..........................120 Nm ............................. 100 Nm
... ≥ M14 (12.9) / ≥ M16 (8.8) ..........≥ M14 (12.9) / ≥ M16 (8.8) .....≥ M12 (12.9) / ≥ M12 (8.8)
.......1/2" (13 mm) ................. 1/2" (13 mm) .....................3/8" (10 mm)
............... 18 V ...............................18 V .................................. 18 V
.............. 1,8 kg .............................1,8 kg ............................... 1,8 kg
............ 93,5 dB (A) ....................93,5 dB (A) ....................... 93,5 dB (A)
.......... 104,5 dB (A) ..................104,5 dB (A) ..................... 104,5 dB (A)
.............. 6,7 m/s ..........................7,7 m/s ............................ 6,7 m/s
2 2
.............. 1,5 m/s ..........................1,5 m/s ............................ 1,5 m/s
2 2
esiste il rischio di causare un contraccolpo con elevato momento di reazione.
Rilevare ed eliminare la causa del bloccaggio dell'utensile ad inserto tenendo
conto delle indicazioni di sicurezza.
Le possibili cause sono:
• Incastro nel pezzo in lavorazione
• Il dispositivo ha attraversato il materiale da lavorare rompendolo
• Il dispositivo elettrico è stato sovraccaricato
Non avvicinare le mani alla parte della macchina in movimento.
Durante l'uso l'utensile ad inserto può surriscaldarsi.
AVVERTENZA! Pericolo di ustioni
• durante la sostituzione dell'utensile
• durante il deposito dell'utensile
Non rimuovere trucioli o schegge mentre l'utensile è in funzione.
Forando pareti, soffi tti o pavimenti, si faccia attenzione ai cavi elettrici e alle
condutture dell'acqua e del gas.
Fissare in sicurezza il pezzo in lavorazione con un dispositivo di serraggio.
Pezzi in lavorazione che non siano fi ssati in sicurezza possono causare gravi
lesioni e danni.
Prima di iniziare togliere la batteria dalla macchina.
Non gettare le batterie esaurite sul fuoco o nella spazzatura di casa. La
Milwaukee off re infatti un servizio di recupero batterie usate.
Nel vano d'innesto per la batteria del caricatore non devono entrare parti
metalliche.(pericolo di cortocircuito).
Le batterie del System M18 sono ricaricabili esclusivamente con i caricatori del
System M18. Le batterie di altri sistemi non possono essere ricaricate.
Non aprire nè la batteria nè il caricatore e conservarli solo in luogo asciutto.
Proteggerli dalla umidità.
Nel caso di batterie danneggiate da un carico eccessivo o da temperature alte,
l'acido di queste potrebbe fuoriuscire. In caso di contatto con l'acido delle
-1
batterie lavarsi immediatamente con acqua e sapone. In caso di contatto con
-1
gli occhi risciacquare immediatamente con acqua per almeno 10 minuti e
contattare subito un medico.
Attenzione! Per ridurre il rischio d'incendio, di lesioni o di danni al prodotto
-1
causati da corto circuito, non immergere mai l'utensile, la batteria ricaricabile o
-1
il carica batterie in un liquido e non lasciare mai penetrare alcun liquido
all'interno dei dispositivi e delle batterie. I fl uidi corrosivi o conduttori come
acqua salata, alcuni agenti chimici, agenti candeggianti o prodotti contenenti
-1
agenti candeggianti potrebbero provocare un corto circuito.
-1
UTILIZZO CONFORME
L'avvitatrice a percussione è un attrezzo universale per fi ssare e staccare viti,
-1
bulloni e dadi in luoghi dove non c'è corrente elettrica.
-1
Utilizzare il prodotto solo per l'uso per cui è previsto.
IMPOSTAZIONE VELOCITÀ
La funzione serve al migliore controllo dell'utensile. Per evitare danni al
mandrino di serraggio o alla superfi cie di lavoro, il dispositivo si spegne
automaticamente se rileva una resistenza per circa 1 secondo.
M18 FIWP12, M18 FIWF12: Ad una velocità max. di 2000 rpm il dispositivo si
spegne automaticamente se rileva una resistenza per circa 1 secondo.
M18 FIWF38: Ad una velocità max. di 1600 rpm il dispositivo si spegne
automaticamente se rileva una resistenza per circa 1 secondo.
DICHARAZIONE DI CONFORMITÀ CE
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto descritto ai
"Dati tecnici" corrisponde a tutte le disposizioni delle direttive 2011/65/EU
(RoHs), 2014/30/UE, 2006/42/CE e successivi documenti normativi
2
armonizzati:
2
EN 60745-1:2009 + A11:2010
EN 60745-2-1:2010
EN 60745-2-2:2010
EN 55014-1:2006 + A1:2009 + A2:2011
EN 55014-2:2015
EN 50581:2012
Winnenden, 2017-11-30
Alexander Krug
Managing Director
Autorizzato alla preparazione della documentazione tecnica
Techtronic Industries GmbH
Max-Eyth-Straße 10
71364 Winnenden
Germany
BATTERIE
Batterie non utilizzate per molto tempo devone essere ricaricate prima
dell'uso.
A temperature superiori ai 50°C , la potenza della batteria si riduce.
Evitare di esporre l'accumulatore a surriscaldamento prolungato, dovuto ad
esempio ai raggi del sole o ad un impianto di riscaldamento.
Per una durata di vita ottimale, dopo l'uso le batterie devono essere
completamente ricaricate.
Per una più lunga durata, rimuovere le batterie dal caricabatterie quando
saranno cariche.
In caso di immagazzinaggio della batteria per più di 30 giorni:
Immagazzinare la batteria a circa 27°C in ambiente asciutto.
Immagazzinare la batteria con carica di circa il 30% - 50%.
Ricaricare la batteria ogni 6 mesi.
DISPOSITIVO ANTISOVRACCARICO ACCUMULATORE
In caso di sovraccarico dell'accumulatore dovuto a consumo molto elevato di
corrente, ad es. coppie di serraggio estremamente elevate, bloccaggio della
punta, arresto improvviso o cortocircuito, l'elettroutensile romba per 2 secondi
e poi si spegne automaticamente.
Per riaccenderlo, rilasciare l'interruttore e poi riaccenderlo.
Se sottoposto a carichi estremi, l'accumulatore può surriscaldarsi. In questo
caso l'accumulatore si spegne.
Inserire l'accumulatore nell'apparecchio carica-batterie per ricaricarlo e
attivarlo.
TRASPORTO DI BATTERIE AGLI IONI DI LITIO
Le batterie agli ioni di litio sono soggette alle disposizioni di legge sul trasporto
di merce pericolosa.
Il trasporto di queste batterie deve avvenire rispettando le disposizioni e norme
locali, nazionali ed internazionali.
• Gli utilizzatori possono trasportare queste batterie su strada senza alcuna
restrizione.
• Il trasporto commerciale di batterie agli ioni di litio è regolato dalle
disposizioni sul trasporto di merce pericolosa. Le preparazioni al trasporto
ed il trasporto stesso devono essere svolti esclusivamente da persone
idoneamente istruite. Tutto il processo deve essere gestito in maniera
professionale.
Durante il trasporto di batterie occorre tenere conto di quanto segue:
• Assicurarsi che i contatti siano protetti ed isolati per evitare corto circuiti.
• Accertarsi che il gruppo di batterie non possa spostarsi all´interno
dell'imballaggio.
• Batterie danneggiate o batterie che perdono liquido non devono essere
trasportate.
Per ulteriori informazioni si prega di contattare il proprio trasportatore.
MANUTENZIONE
Usare solo accessori Milwaukee e pezzi di ricambio Milwaukee. Gruppi
costruttivi la cui sostituzione non è stata descritta, devono essere fatti
cambiare da un punto di servizio di assistenza tecnica al cliente Milwaukee
(vedi depliant garanzia/indirizzi assistenza tecnica ai clienti).
In caso di necessità è possibile richiedere un disegno esploso del dispositivo
indicando il modello della macchina ed il numero a sei cifre sulla targa di
potenza rivolgendosi al centro di assistenza tecnica o direttamente a
Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden,
Germany.

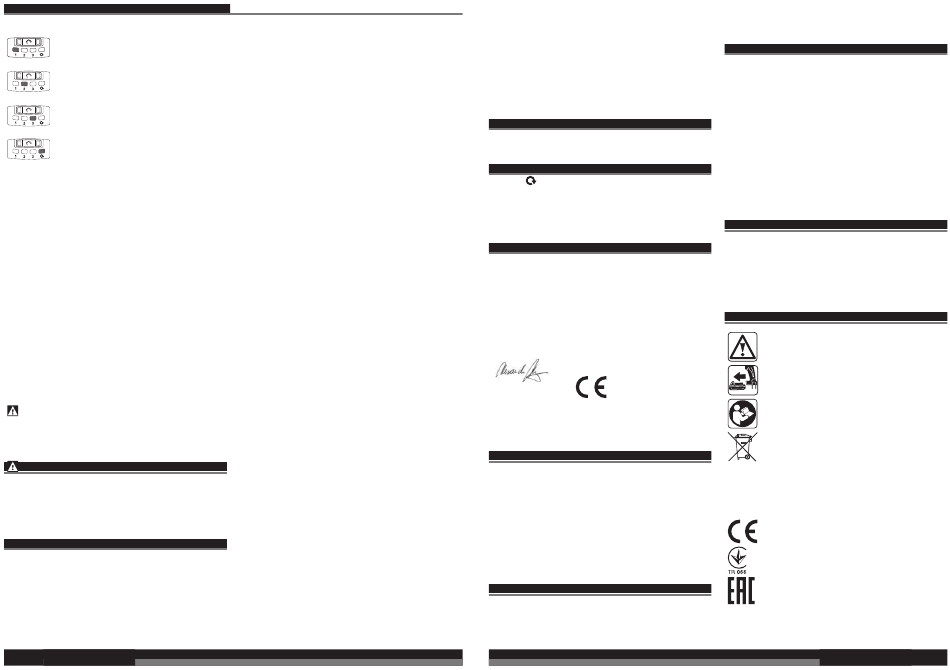

SIMBOLI
ATTENZIONE! AVVERTENZA! PERICOLO!
Prima di eff ettuare qualsiasi lavoro sulla macchina
togliere la spina dalla presa di corrente.
Leggere attentamente le istruzioni per l'uso prima di
mettere in funzione l'elettroutensile.
I dispositivi elettrici, le batterie e le batterie
ricaricabili non devono essere smaltiti con i rifi uti
domestici.
I dispositivi elettrici e le batterie devono essere
raccolti separatamente e devono essere conferiti
ad un centro di riciclaggio per lo smaltimento
rispettoso dell'ambiente.
Chiedere alle autorità locali o al rivenditore
specializzato dove si trovano i centri di riciclaggio e
i punti di raccolta.
Marchio CE
Simbolo di conformità nazionale Ucraina
Marchio di conformità EurAsian
ITALIANO 23
