Clarion NX702E Montageanleitung

Montageanleitung
Bevor Sie beginnen
Fahrzeugbatterie
Lieferumfang
Steuergerät ................................................... 1
Kabelsatz ...................................................... 1
GPS-Antenne ............................................... 1
Klemme für Kabel der GPS-Antenne und
der Digital-TV-Antenne ................................. 9
Doppelseitiges Klebeband für GPS-Antenne 1
Fernbedienung ............................................. 1
Batterie (CR2025)......................................... 1
(in Fernbedienung eingelegt)
Reinigungstuch ............................................. 1
Garantiekarte ................................................ 1
Kurzanleitung................................................ 1
Benutzerhandbuch (CD-R) ........................... 1
Vorsicht beim Einbau
1. Legen Sie alle für den Einbau des
Steuergeräts benötigten Gegenstände
zurecht, bevor Sie beginnen.
2. Der Einbauwinkel des Geräts darf höchstens
30° betragen.
3. Wenn Veränderungen an der
Fahrzeugkarosserie erforderlich sind,
beispielsweise das Bohren von Löchern,
wenden Sie sich zunächst an Ihren
Fahrzeughändler.
4. Verwenden Sie zum Einbau die mitgelieferten
Schrauben. Die Verwendung anderer
Schrauben kann Beschädigungen
verursachen.
5. Dieses Gerät verfügt über einen
Gebläsemotor an der Rückseite, um eine
Überhitzung des Steuergeräts zu vermeiden.
Wenn die Gebläsemotorlüftung durch Kabel
oder den Einbaurahmen verdeckt ist, kann
dies eine Funktionsstörung verursachen.
Achten Sie darauf, die Lüftungsöffnung von
Kabeln freizuhalten.
32
NX702E
1. Dieses Gerät ist ausschließlich für die
Verwendung in Fahrzeugen mit negativ
geerdeter 12-V-Stromversorgung ausgelegt.
2. Lesen Sie diese Anleitung sorgfältig durch.
3. Trennen Sie den Minuspol ( ) der Batterie,
bevor Sie mit dem Einbau beginnen. Dadurch
werden Kurzschlüsse während des Einbaus
vermieden.
Electro-Tap-Verbinder .................................. 2
Senkschrauben (M5×6) ................................ 8
Sechskantschraube (M5×6) ......................... 8
Schraubbolzen für die Rückseite .................. 1
Gummiteile ................................................... 1
Line-out-Kabel .............................................. 1
Ausgangskabel hinterer Bereich................... 1
SWC-Kabel ................................................... 1
Kabel für externes Mikrofon.......................... 1
AUX-Visual-in-Kabel (Kamera) ..................... 1
USB-Kabel .................................................... 1
Digital-TV-Antenne ....................................... 2
max. 30°
Chassis
Beschädigung
max. 6 mm (M5-Schraube)
Gebläsemotorlüftung
Montageanleitung

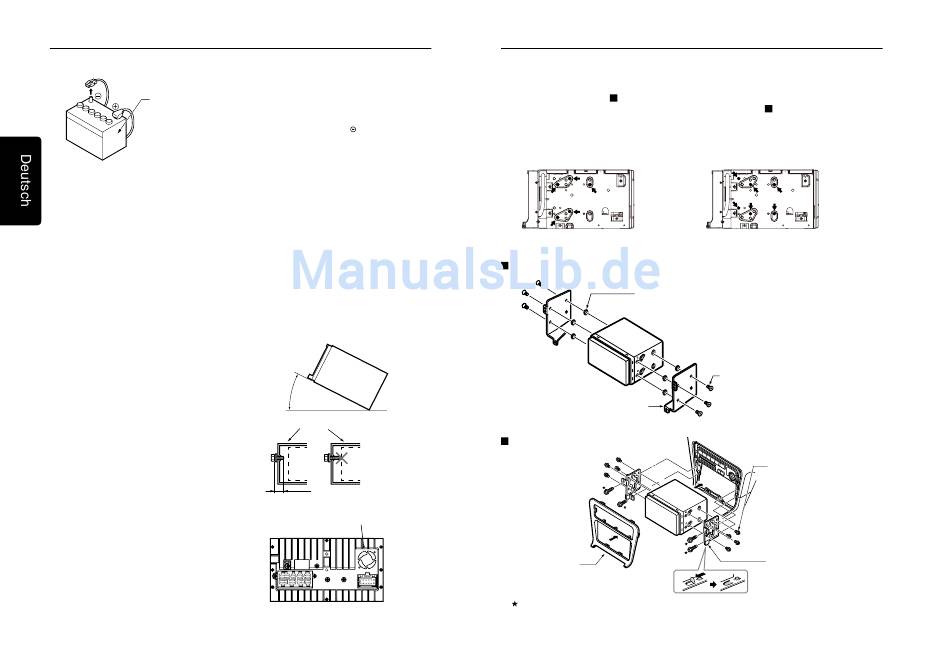

Einbau des Hauptgeräts
Dieses Gerät ist für den festen Einbau in das Armaturenbrett ausgelegt.
1. Beim Einbau des Steuergeräts in Fahrzeuge der Marke NISSAN verwenden Sie die am Gerät
befestigten Teile (siehe „ NISSAN"). Beim Einbau des Steuergeräts in Fahrzeuge der Marke
TOYOTA verwenden Sie die am Gerät befestigten Teile (siehe „
2. Verkabelung wie unter „Verkabelung" angegeben durchführen.
3. Bauen Sie das Gerät zusammen und sichern Sie es im Armaturenbrett. Bringen Sie die Front-
und Mittelblenden an.
Löcher für Befestigungsschrauben (Seitenansicht des Hauptgeräts)
NISSAN
NISSAN
6 Abstandsringe (Stärke: 1 mm)
Einbaurahmen
(1 Paar für die linke und rechte Seite)
TOYOTA
Mittlere Blende *1
*2
Mit gekennzeichnete Schrauben und der Einbaurahmen sind am Fahrzeug befestigt.
TOYOTA").
TOYOTA
6 Senkkopfschrauben (M5×6)
(am Hauptgerät angebracht)
8 Sechskantschrauben (M5×6)
Einbaurahmen
(1 Paar für die linke und rechte Seite)
