F
Installation de l'armoire de distribution de l'échangeur thermique air/eau PWI (par encastrement)
Pos
Description
1
Verrou à ressort
3
Échangeur thermique air/eau PWI
4 B
Découpe du boîtier
Montage de l'armoire de distribution
Conditions requises
La découpe est effectuée et les joints sont posés voir
-
L'échangeur thermique air/eau est hors tension.
-
Outil et matériel requis
-
Outil de montage, ressorts de fixation (2/5/6) (supplément)
Procédure
▪ Poser l'appareil (3) de l'extérieur dans la découpe, voir l'illustration du montage de l'échangeur thermique
air/eau PWI.
▪ Pousser l'appareil (3) dans l'armoire de distribution (7) jusqu'à l'ajustement de l'appareil.
▪ Le verrou à ressort (1) doit s'encliqueter de manière audible sur le dessus de l'appareil. L'échangeur thermique
air/eau (3) ne peut maintenant plus tomber.
▪ Faire entrer les ressorts de fixation(2/5/6) sur le côté intérieur de l'armoire de distribution (7).
Appuyer sur les ressorts de fixation avec la main, de façon à ce que l'équerre de fixation s'accroche dans la
découpe du boîtier (4 A).
Sur les armoires de distribution équipées d'un cadre d'entretoisement, insérer les ressorts de fixation dans les
découpes du boîtier (4 B).
▪ Monter l'appareil (3) de manière à ce que le trop-plein d'évacuation de la condensation se trouve sur le fond de
l'appareil.
L'échangeur thermique air/eau est posé le joint de profilé.
Instruction d'utilisation PWS et PWI 6302C 086100047b © Pfannenberg GmbH
1
2
3
5
4 A
4 B
6
7
7

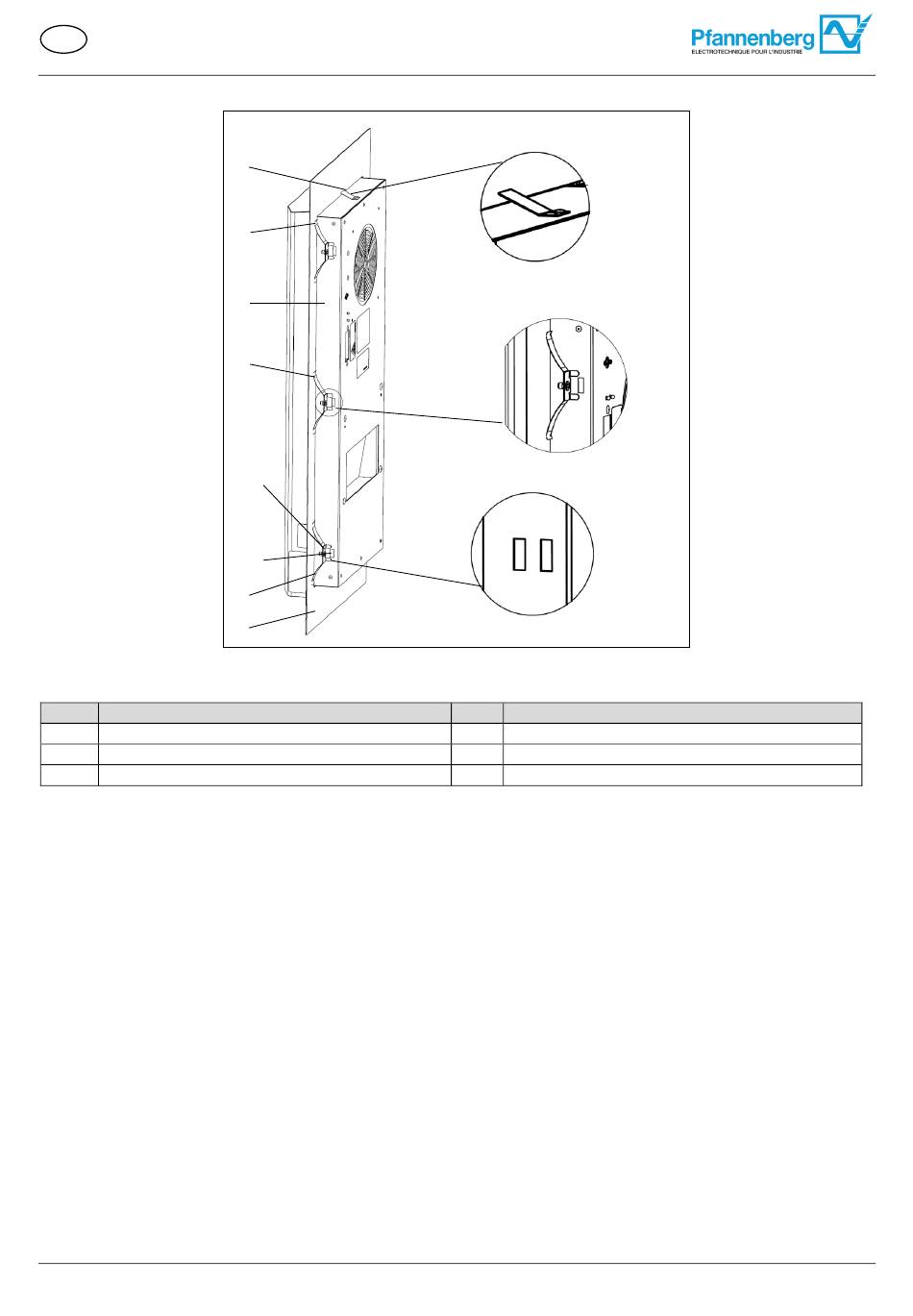

Illustration 10 - Installation de l'échangeur thermique air/eau
4 A
4 B
PWI
Pos
Description
2
Ressort de fixation (supérieur)
4 A
Découpe du boîtier
Mur / porte de l'armoire de distribution
5
Découper l'échangeur thermique air/eau PWI.
Page 16 / 31
