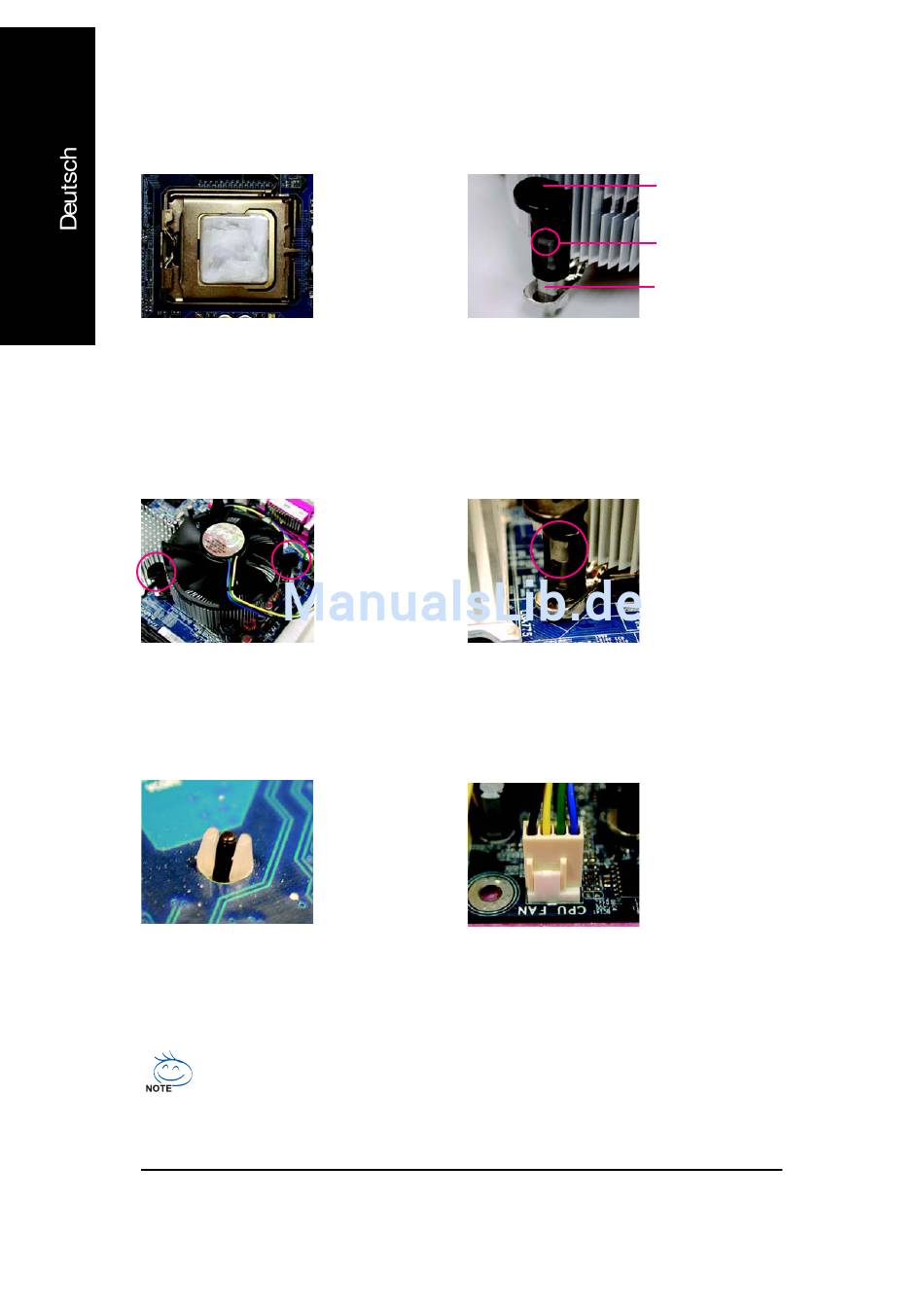

1-3-2 Installation des Kühlkörpers
Abb. 1
Tragen Sie eine gleichmäßige Schicht Wärmeleitpaste
auf der Oberfläche der eingesetzten CPU auf.
Abb. 3
Setzen Sie den Kühlkörper auf die CPU, und
vergewissern Sie sich, dass die Druckkontakte auf die
Kontaktlöcher auf der Hauptplatine ausgerichtet sind.
Drücken Sie die Druckkontakte diagonal nach unten.
Abb. 5
Prüfen Sie nach der Installation die Rückseite der
Hauptplatine. Wenn der Druckkontakt wie abgebildet
eingesetzt ist, ist die Installation abgeschlossen.
Durch die Aushärtung der Wärmeleitpaste kann es passieren, dass der Kühlkörper an der CPU
haftet. Um dies zu verhindern, wird die Verwendung eines Wärmeleitbands anstelle der Wärme-
leitpaste zur Wärmeableitung empfohlen, oder es muss beim Entfernen des Kühlkörpers extrem
vorsichtig vorgegangen werden.
Hauptplatine GA-8S649MF-FS
Abb. 2
(Wird der Druckkontakt in Pfeilrichtung gedreht, kann der
Kühlkörper entfernt werden. Zum Einsetzen muss er in
umgekehrter Richtung gedreht werden.)
Achten Sie darauf, dass der Pfeil auf dem Druckkontaktstift
vor der Installation nicht nach innen zeigt. (Diese
Anweisung betrifft nur den Intel-Lüfter.)
Abb. 4
Vergewissern Sie sich, dass die Druckkontaktstifte und
Druckkontaktbuchsen richtig verbunden sind. (Ausführliche
Installationsanweisungen finden Sie im Abschnitt
„Installation des Kühlkörpers" im Benutzerhandbuch.)
Abb. 6
Zum Schluss bringen Sie den Netzanschluss des
Kühlkörpers am CPU-Lüfteranschluss auf der Hauptplatine
an.
- 8 -
Druckkontaktstift
Oberseite der
Druckkontaktbuchse
Druckkontaktbuchse
