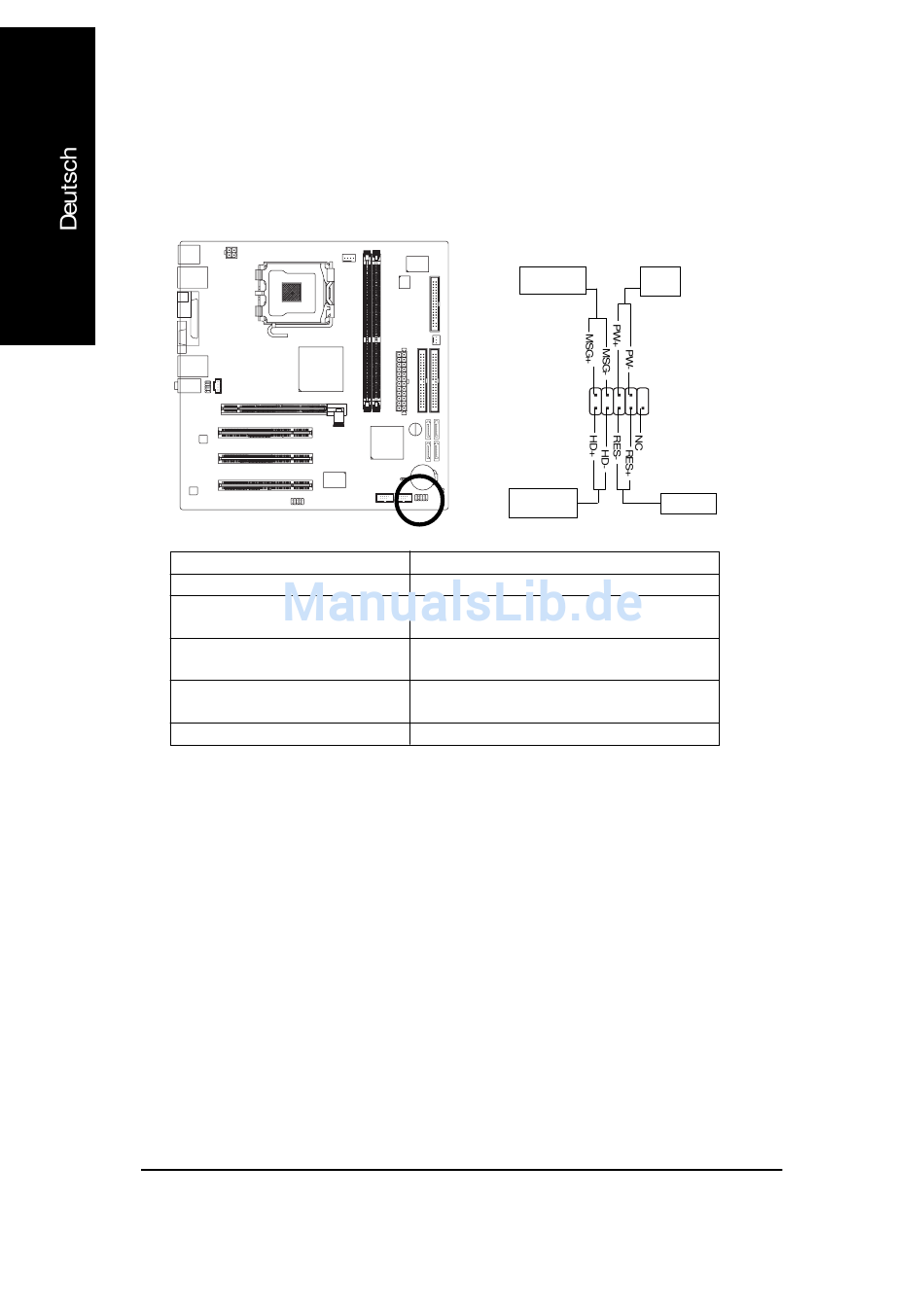

8) F_PANEL (Jumper an der Frontplatte)
Schließen Sie die LED, die Rücksetztaste, den Netzschalter usw. der Chassis-Frontplatte an den
Anschluss F_PANEL an. Beachten Sie dabei die untenstehenden Kontaktbelegungen.
HD (LED IDE-Festplattenaktivität)
RES (Reset-Taste)
PW (Netzschalter)
MSG (LED für Nachrichten/
Netzstrom/Ruhezustand)
NC
Hauptplatine GA-8S649MF-FS
LED für Nachrichten
Ruhezustand
2
1
LED IDE-Fest-
plattenaktivität
Kontakt 1: LED-Anode (+)
Kontakt 2: LED-Kathode (-)
Offen: Normalbetrieb
Überbrückt: Hardwaresystem zurücksetzen
Offen: Normalbetrieb
Überbrückt: Ein/Aus
Kontakt 1: LED-Anode (+)
Kontakt 2: LED-Kathode (-)
NC
- 14 -
Netz-
schalter
10
5
Reset-Taste
