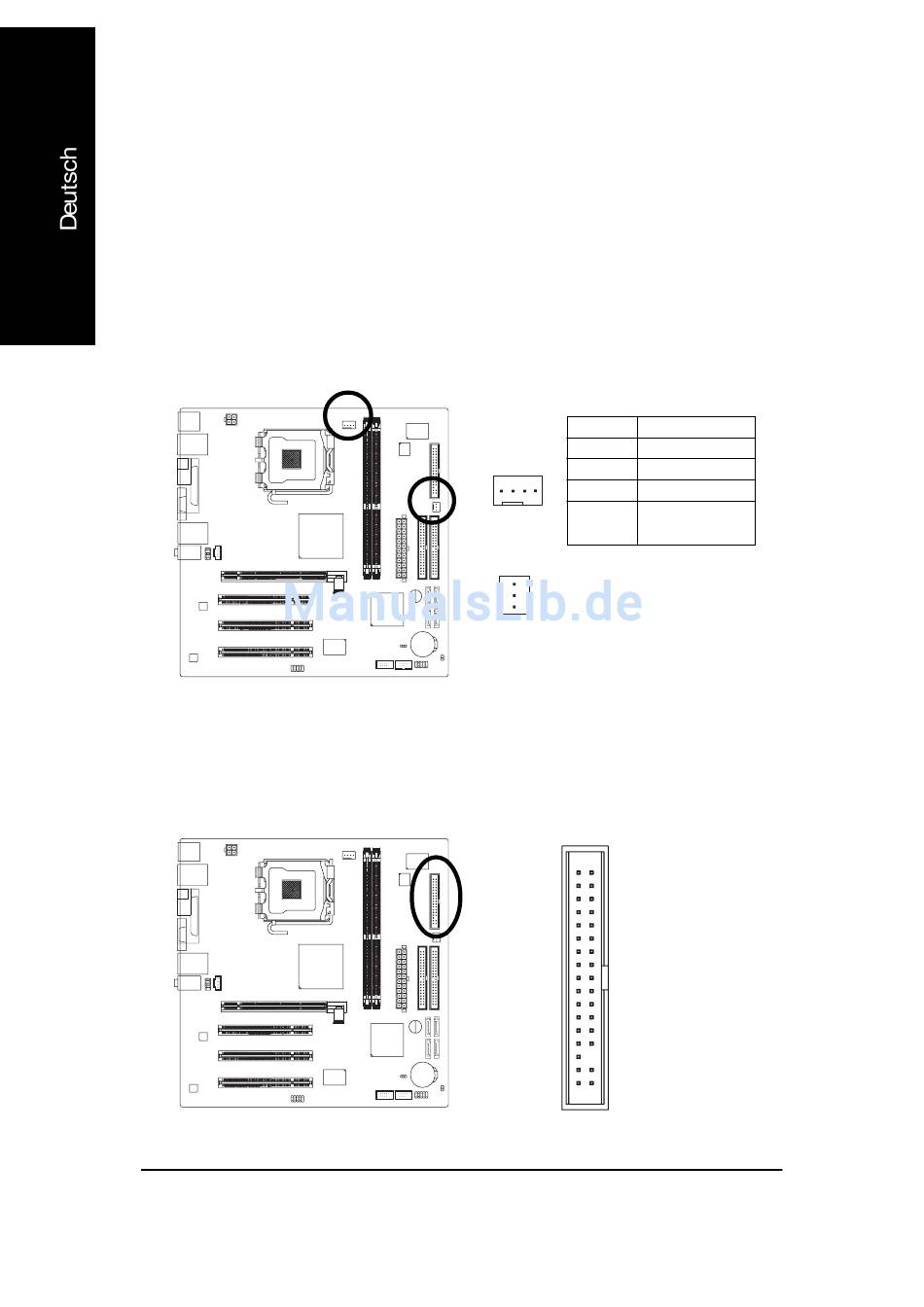

3/4) CPU_FAN / SYS_FAN (Netzanschluss des Systemlüfters)
Der Netzanschluss des Lüfters liefert eine Netzspannung von +12 V über einen 3-poligen/4-poligen
Netzanschluss (nur für CPU_FAN) und ist so ausgelegt, dass ein fehlerhafter Anschluss unmöglich ist.
Die meisten Lüfter sind mit farblich kodierten Netzanschlussdrähten versehen. Ein roter
Netzanschlussdraht weist auf einen positiven Anschluss hin und erfordert eine Netzstromversorgung
von +12 V. Der schwarze Anschlussdraht ist der Massedraht (GND).
Schließen Sie den Netzanschluss unbedingt an den Lüfter an, um eine Überhitzung und einen Ausfall
des Systems zu verhindern.
Achtung!
Schließen Sie den Netzanschluss unbedingt an den CPU-Lüfter an, um eine Überhitzung und einen
Ausfall der CPU zu verhindern.
5) FDD (Anschluss für Diskettenlaufwerk)
Der FDD-Anschluss dient zum Anschließen des FDD-Kabels. Das andere Ende des Kabels wird an das
FDD-Laufwerk angeschlossen. Folgende FDD-Laufwerke werden unterstützt: 360 KB, 720 KB, 1,2 MB,
1,44 MB und 2,88 MB.
Schließen Sie den roten Netzanschlussdraht an die Position Stift1 an.
Hauptplatine GA-8S649MF-FS
Kontakt-Nr. Definition
1
2
3
1
4
CPU_FAN
1
SYS_FAN
34
33
2
1
- 12 -
GND
+12 V
Sensor
Geschwindigkeitssteuerung
(Nur für CPU_FAN)
