11) F_ USB1 / F_USB2 (USB-Frontanschluss)
Achten Sie auf die richtige Polarität des USB-Frontanschlusses. Achten Sie genau auf die
Kontaktbelegung, wenn Sie das USB-Frontkabel anschließen, da eine falsche Verbindung zwischen
dem Kabel und dem Anschluss zu einer Fehlfunktion oder sogar Beschädigung des Geräts führen
kann. Ein optionales USB-Frontkabel erhalten Sie von Ihrem örtlichen Händler.
16) F1_1394 (IEEE 1394-Anschluss)
Vom Institute of Electrical and Electronics Engineers festgelegter Standard für serielle Schnittstellen
mit Funktionen wie hohe Geschwindigkeit, hohe Bandbreite und Anschließen bei eingeschaltetem Gerät.
Achten Sie auf die richtige Polarität des IEEE 1394-Anschlusses.
Achten Sie genau auf die Kontaktbelegung, wenn Sie das IEEE 1394-Kabel anschließen, da eine falsche
Verbindung zwischen dem Kabel und dem Anschluss zu einer Fehlfunktion oder sogar Beschädigung
des Geräts führen kann. Ein optionales IEEE 1394-Kabel erhalten Sie von Ihrem örtlichen Händler.

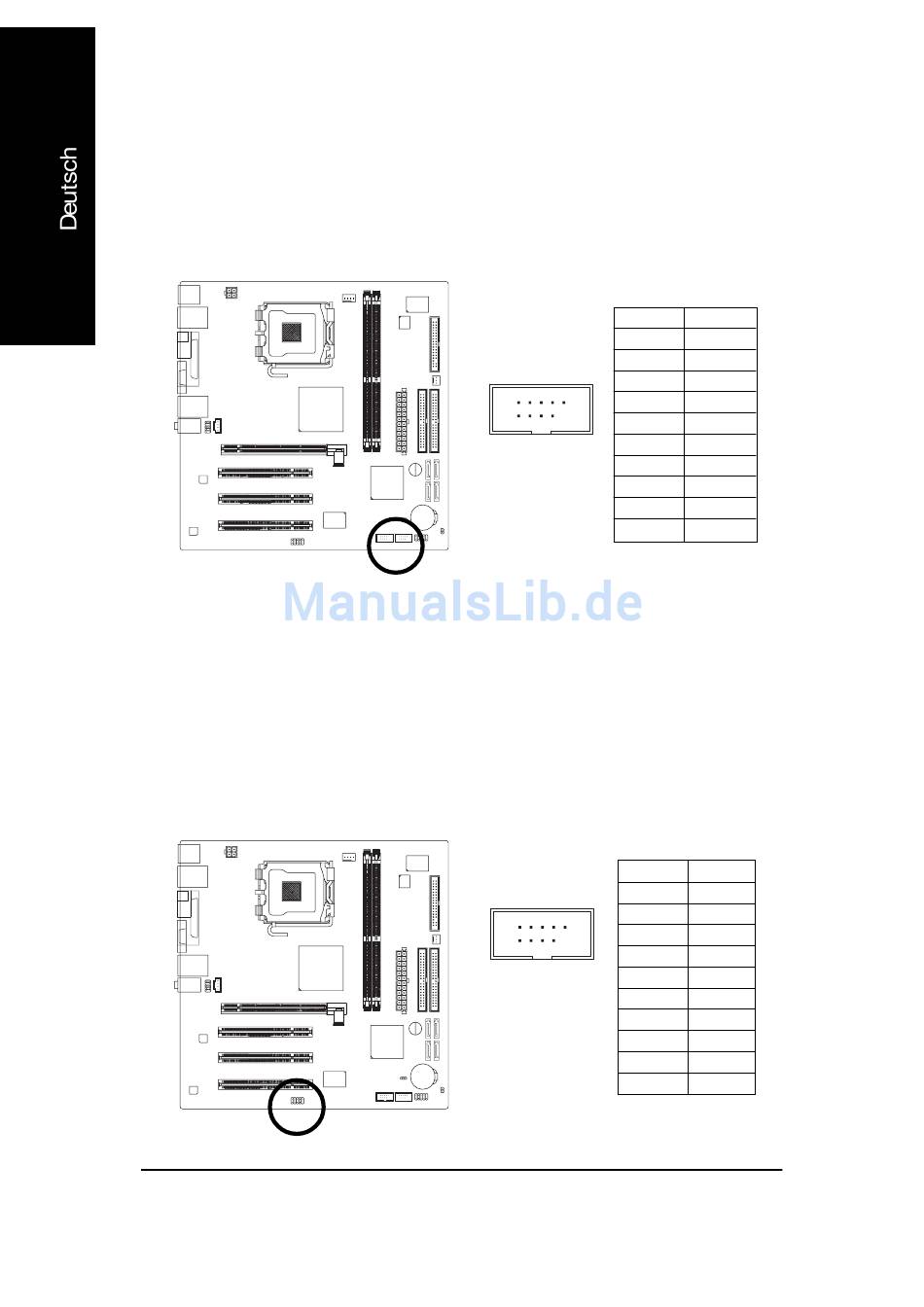

Hauptplatine GA-8S649MF-FS
2
10
1
9
2
10
1
9
- 16 -
Kontakt-Nr. Definition
1
Stromversorgung
2
Stromversorgung
3
USB DX-
4
USB Dy-
5
USB DX+
6
USB Dy+
7
GND
8
GND
9
Kein Kontakt
10
NC
Kontakt-Nr. Definition
1
TPA2+
2
TPA2-
3
GND
4
GND
5
TPB2+
6
TPB2-
7
Stromversorgung
8
Stromversorgung
9
Kein Kontakt
10
GND
