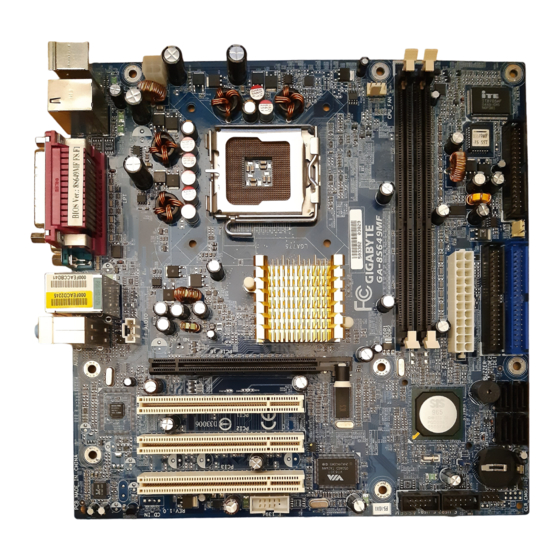

- Seite 1 GA-8S649MF-FS Hauptplatine für Intel Pentium 4 LGA775-Prozessor ® ® Benutzerhandbuch Version 1001...
-
Seite 2: Aufbau Der Hauptplatine Ga-8S649Mf-Fs
Aufbau der Hauptplatine GA-8S649MF-FS Aufbau der Hauptplatine GA-8S649MF-FS CPU_FAN KB_MS ATX_12V IT8705 USB_1394 BIOS SPDIF_O LGA775 COM A AUX_IN SiS 649 AUDIO F_AUDIO PCIE_16 S u m - PCI1 RTL8201CL SiS 965 PCI2 PCI3 B A T - SAFE MODE... -
Seite 3: Blockschaltbild
Blockschaltbild Blockschaltbild LGA775 CPUCLK+/-(200 MHz) PCI-ECLK Prozessor (100 MHz) Systembus 800 MHz DDR400/333/266 MHz DIMM PCI Express x16 DDR RAM SiS 649 MCHCLK (200 MHz) 66 MHz 33 MHz 14.318 MHz 48 MHz 4 Serielle ATA ATA33/66/100 IDE-Kanäle PCI-Bus SiS 965 Diskettenlaufwerk VT6307 LPT-Port... -
Seite 4: Kapitel 1 - Hardware-Installation
AUX-In \ SPDIF_O I/O-Steuerung IT8705 Hardware Monitor Erkennung der Systemspannung Erkennung der CPU-Temperatur Erkennung der CPU-/Systemlüftergeschwindigkeit CPU-Temperaturwarnung Warnung CPU-/Systemlüfterausfall BIOS Verwendung eines lizenzierten AWARD BIOS Weitere Merkmale Unterstützt @BIOS Formfaktor Micro-ATX-Formfaktor; 24,4 cm x 24,4 cm Hauptplatine GA-8S649MF-FS - 4 -... -
Seite 5: Die Ein- Und Ausgänge Auf Der Rückseite - Einführung
Die Ein- und Ausgänge auf der Rückseite – Einführung Anschlüsse für PS/2-Tastatur und PS/2-Maus Dieser Anschluss unterstützt die Standard-PS/2- Anschluss für PS/2-Maus Tastatur und die Standard-PS/2-Maus. (6-polige Buchse) Anschluss für PS/2-Tastatur (6-polige Buchse) USB / 1394-Anschluss Bevor Sie Geräte in die USB-Anschlüsse stecken, vergewissern Sie sich, dass diese Geräte, beispielsweise USB-Tastatur, Maus, 1394... -
Seite 6: Audioanschlüsse
Sie können über die Software die 2-/4-/6-Kanal- Audiofunktion nutzen. Wenn Sie die 6-Kanal-Funktion aktivieren, können Sie zwei Hardwareverbindungen wählen. Vorderen Lautsprecher an LINE OUT anschließen Hinteren Lautsprecher an LINE IN anschließen Center und Subwoofer an MIC OUT anschließen Hauptplatine GA-8S649MF-FS - 6 -... -
Seite 7: Installation Von Cpu Und Kühlkörper
Installation von CPU und Kühlkörper Prüfen Sie vor der Installation der CPU erst, ob folgende Bedingungen eingehalten werden: Vergewissern Sie sich, dass die CPU von der Hauptplatine unterstützt wird. Achten Sie auf die eingekerbte Ecke der CPU. Die CPU lässt sich falsch ausgerichtet nicht richtig einsetzen. -
Seite 8: Installation Des Kühlkörpers
Durch die Aushärtung der Wärmeleitpaste kann es passieren, dass der Kühlkörper an der CPU haftet. Um dies zu verhindern, wird die Verwendung eines Wärmeleitbands anstelle der Wärme- leitpaste zur Wärmeableitung empfohlen, oder es muss beim Entfernen des Kühlkörpers extrem vorsichtig vorgegangen werden. Hauptplatine GA-8S649MF-FS - 8 -... -
Seite 9: Einsetzen Von Speichermodulen
Einsetzen von Speichermodulen Prüfen Sie vor der Installation der Speichermodule erst, ob folgende Bedingungen eingehalten werden: Achten Sie darauf, dass der verwendete Speicher von der Hauptplatine unterstützt wird. Es wird empfohlen, Speicher gleicher Kapazität, Spezifikationen und Marke zu verwenden. Vergewissern Sie sich, dass der Computer ausgeschaltet ist, bevor Sie Speichermodule einsetzen oder entfernen, um Schäden an der Hardware zu vermeiden. -
Seite 10: Inhaltsverzeichnis
9) F_AUDIO 3) CPU_FAN 10) AUX_IN 4) SYS_FAN 11) F_USB1 / F_USB2 5) FDD 12) F_1394 6) IDE1 / IDE2 13) CLR_CMOS 7) S_ATA0 / S_ATA1 / S_ATA2 / S_ATA3 14) SAFE MODE 15) Akku Hauptplatine GA-8S649MF-FS - 10 -... - Seite 11 1/2) ATX_12V/ATX (Netzanschluss) Mit Hilfe des Netzanschlusses kann das Netzteil alle Komponenten der Hauptplatine mit ausreichend stabiler Spannung versorgen. Vergewissern Sie sich vor dem Anschließen des Netzanschlusses erst, dass alle Komponenten und Geräte richtig installiert wurden. Richten Sie den Netzanschluss in der richtigen Position auf der Hauptplatine aus, und schließen Sie ihn fest an.
-
Seite 12: Sys_Fan
Der FDD-Anschluss dient zum Anschließen des FDD-Kabels. Das andere Ende des Kabels wird an das FDD-Laufwerk angeschlossen. Folgende FDD-Laufwerke werden unterstützt: 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB. Schließen Sie den roten Netzanschlussdraht an die Position Stift1 an. Hauptplatine GA-8S649MF-FS - 12 -... -
Seite 13: S_Ata0 / S_Ata1 / S_Ata2 / S_Ata3
6) IDE1 / IDE2 (Anschlüsse für IDE1 / IDE2) Jeder IDE-Anschluss kann mit einem IDE-Kabel verbunden werden, um das IDE-Festplattenlaufwerk mit dem Computer zu verbinden. Das erste Festplattenlaufwerk sollte mit dem IDE1-Anschluss verbunden werden, das Plattenlaufwerk mit dem IDE2-Anschluss. 7) S_ATA0 / S_ATA1 / S_ATA2 / S_ATA3 Serielles ATA liefert eine Übertragungsrate von 150 MB/s. -
Seite 14: F_Panel
HD (LED IDE-Festplattenaktivität) Kontakt 1: LED-Anode (+) Kontakt 2: LED-Kathode (-) RES (Reset-Taste) Offen: Normalbetrieb Überbrückt: Hardwaresystem zurücksetzen PW (Netzschalter) Offen: Normalbetrieb Überbrückt: Ein/Aus MSG (LED für Nachrichten/ Kontakt 1: LED-Anode (+) Netzstrom/Ruhezustand) Kontakt 2: LED-Kathode (-) Hauptplatine GA-8S649MF-FS - 14 -... -
Seite 15: F_Audio
9) F_AUDIO (Audio-Frontanschluss) Vergewissern Sie sich, dass die Kontaktbelegung am Kabel mit der Kontaktbelegung des F_AUDIO- Anschlusses auf der Hauptplatine übereinstimmt. Fragen Sie bei Ihrem Händler nach, ob das Chassis, das Sie ausgesucht haben, einen Audio-Frontanschluss unterstützt. Wenn Sie den „Audio-Front- anschluss“... -
Seite 16: F_Usb1 / F_Usb2
Verbindung zwischen dem Kabel und dem Anschluss zu einer Fehlfunktion oder sogar Beschädigung des Geräts führen kann. Ein optionales IEEE 1394-Kabel erhalten Sie von Ihrem örtlichen Händler. Kontakt-Nr. Definition TPA2+ TPA2- TPB2+ TPB2- Stromversorgung Stromversorgung Kein Kontakt Hauptplatine GA-8S649MF-FS - 16 -... -
Seite 17: Clr_Cmos
13) CLR_CMOS (Clear CMOS) Mit diesem Jumper können Sie die CMOS-Daten auf ihre Standardwerte zurücksetzen. Zum Löschen des CMOS müssen Sie Kontakt 1-2 vorübergehend überbrücken. Der Standardwert beinhaltet keine „Nebenschlusseinrichtung“, um eine unsachgemäße Nutzung dieses Jumpers zu verhindern. Offen: Normal Überbrückt: CMOS löschen 14) SAFE MODE 1-2 überbrückt: Normal (Standardwert) - Seite 18 1. Schalten Sie den Computer aus, und ziehen Sie den Netzstecker. 2. Nehmen Sie die Batterie heraus, und warten Sie 30 Sekunden. 3. Setzen Sie die Batterie wieder ein. 4. Stecken Sie das Netzkabel ein, und schalten Sie den Computer ein. Hauptplatine GA-8S649MF-FS - 18 -...
-
Seite 19: Kapitel 2 Bios Setup
Originaleinstellungen zurückgesetzt werden muss. Wenn Sie auf ein neues BIOS aktualisieren möchten, kann das Dienstprogramm Q-Flash oder @BIOS von Gigabyte verwendet werden. Mit Hilfe von Q-Flash kann der Benutzer das BIOS schnell und problemlos aktualisieren oder sichern, ohne das Betriebssystem aufrufen zu müssen. -
Seite 20: Pnp/Pci Configuration
Auf dieser Setup-Seite können Sie den Takt und die Taktfrequenz der CPU einstellen. Load Fail-Safe Defaults Fail-Safe Defaults sind Systemparametereinstellungen, bei denen sich der Computer in einer ausfallsicheren Konfiguration befindet. Load Optimized Defaults Optimized Defaults sind Systemparametereinstellungen, bei denen sich der Computer in einer bestmöglichen Konfiguration befindet. Hauptplatine GA-8S649MF-FS - 20 -... -
Seite 21: Set Supervisor Password
Set Supervisor Password Option zum Ändern, Festlegen oder Deaktivieren des Passworts. Damit können Sie den Zugriff auf das System und auf das Konfigurationsprogramm Setup oder nur auf Setup eingrenzen. Set User Password Option zum Ändern, Festlegen oder Deaktivieren des Passworts. Mit Hilfe dieser Option können Sie den Zugriff auf das System begrenzen. -
Seite 22: Standard Cmos Features
Kapazität des derzeit installierten Festplattenlaufwerks. Festplattenlaufwerksinformationen müssen außerhalb des Laufwerksgehäuses gekennzeichnet werden. Geben Sie die richtige Option anhand dieser Informationen ein. Cylinder Anzahl der Zylinder Head Anzahl der Köpfe Precomp Schreib-Prekompensation Landing Zone Landezone Sector Anzahl der Sektoren Hauptplatine GA-8S649MF-FS - 22 -... - Seite 23 Drive A In dieser Kategorie wird der Typ des in den Computer eingebauten Diskettenlaufwerks A angegeben. None Kein Diskettenlaufwerk installiert. 360K, 5.25" 5 1/4 Zoll, PC-Standardlaufwerk, Kapazität 360 KByte. 1.2M, 5.25" 5 1/4 Zoll, AT-Laufwerk mit hoher Aufzeichnungsdichte, Kapazität 1,2 MByte. (3 1/2 Zoll, wenn „3 Mode“...
-
Seite 24: Advanced Bios Features
System von CD-ROM booten. System von ZIP booten. USB-FDD System von USB-FDD booten. USB-ZIP System von USB-ZIP booten. USB-CDROM System von USB-CDROM booten. USB-HDD System von USB-HDD booten. System von LAN booten. Disabled Deaktivierung dieser Funktion. Hauptplatine GA-8S649MF-FS - 24 -... - Seite 25 Boot Up Floppy Seek Während des Einschaltselbsttests (POST) stellt das BIOS fest, ob das installierte Diskettenlaufwerk mit 40 oder 80 Spuren arbeitet. Bei einer Speicherkapazität von 360 KB arbeitet das Diskettenlaufwerk mit 40 Spuren, bei einer Speicherkapazität von 720 KB, 1,2 MB und 1,44 MB mit 80 Spuren. Disabled Das BIOS versucht nicht, den Typ des Diskettenlaufwerks über die Anzahl der Spuren zu ermitteln.
-
Seite 26: Integrated Peripherals
Aktivierung des internen IDE-Ports des zweiten Kanals. (Standardwert) Disabled Deaktivierung des internen IDE-Ports des zweiten Kanals. AC97 Audio Enabled Automatische Erkennung der AC97-Audiofunktion. (Standardwert) Disabled Deaktivierung der AC97-Audiofunktion. Onboard LAN device Enabled Aktivierung der internen LAN-Gerätefunktion. (Standardwert) Disabled Deaktivierung dieser Funktion. Hauptplatine GA-8S649MF-FS - 26 -... - Seite 27 USB Controller Enabled Aktivierung des USB-Controllers. (Standardwert) Disabled Deaktivierung des USB-Controllers. USB Legacy Support Enabled Aktivierung von USB Legacy Support. Disabled Deaktivierung von USB Legacy Support. (Standardwert) Onboard 1394 Function Enabled Aktivierung der internen 1394-Funktion. (Standardwert) Disabled Deaktivierung der internen 1394-Funktion. SiS Serial ATA Controller Enabled Aktivierung des seriellen SiS ATA-Controllers.
-
Seite 28: Power Management Setup
Aktivierung der Funktion ModemRingOn. (Standardwert) PME Event Wake Up Disabled Deaktivierung dieser Funktion. Enabled Aktivierung von PME Event Wake up. (Standardwert) USB Device Wake-up from S3 Disabled Deaktivierung dieser Funktion. Enabled Aktivierung der USB-Wake-Up-Funktion von S3. (Standardwert) Hauptplatine GA-8S649MF-FS - 28 -... - Seite 29 Power On by Keyboard Password Geben Sie ein bis fünf Zeichen ein, um das Tastatur-Passwort zu setzen. Disabled Deaktivierung dieser Funktion. (Standardwert) Any Key Drücken Sie eine beliebige Taste, um den Computer einzuschalten. Power On by Mouse Disabled Deaktivierung dieser Funktion. (Standardwert) Enabled Bewegen oder klicken Sie die Maus, um den Computer einzuschalten.
-
Seite 30: Pnp/Pci Configurations
Automatische Zuordnung der IRQ zu PCI 3. (Standardwert) 3,4,5,7,9,10,11,12,14,15 Einstellung von IRQ 3,4,5,7,9,10,11,12,14,15 auf PCI 3. PCI 1 IRQ Assignment Auto Automatische Zuordnung der IRQ zu PCI 1. (Standardwert) 3,4,5,7,9,10,11,12,14,15 Einstellung von IRQ 3,4,5,7,9,10,11,12,14,15 auf PCI 1. Hauptplatine GA-8S649MF-FS - 30 -... -
Seite 31: Pc Health Status
PC Health Status CMOS Setup Utility - Copyright (C) 1984-2005 Award Software PC Health Status Vcore Item Help +3.3V Menu Level +12V [Disabled] DDR 2.5V Don’t reset case Current System Temperature open status Current CPU Temperature Current CPU FAN Speed 4687 RPM [Enabled] Current SYSTEM FAN Speed... - Seite 32 Einstellung von DRAM RAS to CAS Delay auf 3T/2T/4T/5T. (Standardwert: 5T) CPU Clock Ratio (MHz) Diese Setup-Option wird automatisch von der CPU-Erkennung zugewiesen. Die Option zeigt den Wert „Locked“ an. Sie wird nur angezeigt, wenn sich die CPU-Rate nicht ändern lässt. Hauptplatine GA-8S649MF-FS - 32 -...
-
Seite 33: Load Fail-Safe Defaults
Load Fail-Safe Defaults CMOS Setup Utility - Copyright (C) 1984-2005 Award Software Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Integrated Peripherals Set Supervisor Password Power Management Setup Set User Password Load Fail-Safe Defaults (Y/N)? N PnP/PCI Configurations Save &... -
Seite 34: Set Supervisor/User Password
Neustart des Systems bzw. bei jedem Versuch, das Menü Setup aufzurufen, zur Passworteingabe aufgefordert. Wählen Sie im Menü Advanced BIOS Features unter „Password Check“ „Setup“ aus, wird diese Aufforderung nur beim Versuch, das Menü Setup aufzurufen, angezeigt. Hauptplatine GA-8S649MF-FS - 34 -... -
Seite 35: Save & Exit Setup
2-12 Save & Exit Setup CMOS Setup Utility - Copyright (C) 1984-2005 Award Software Standard CMOS Features Load Fail-Safe Defaults Advanced BIOS Features Load Optimized Defaults Integrated Peripherals Set Supervisor Password Power Management Setup Set User Password Save to CMOS and EXIT (Y/N)? Y PnP/PCI Configurations Save &...
