Inhaltszusammenfassung für V-ZUG Service 7000 AG

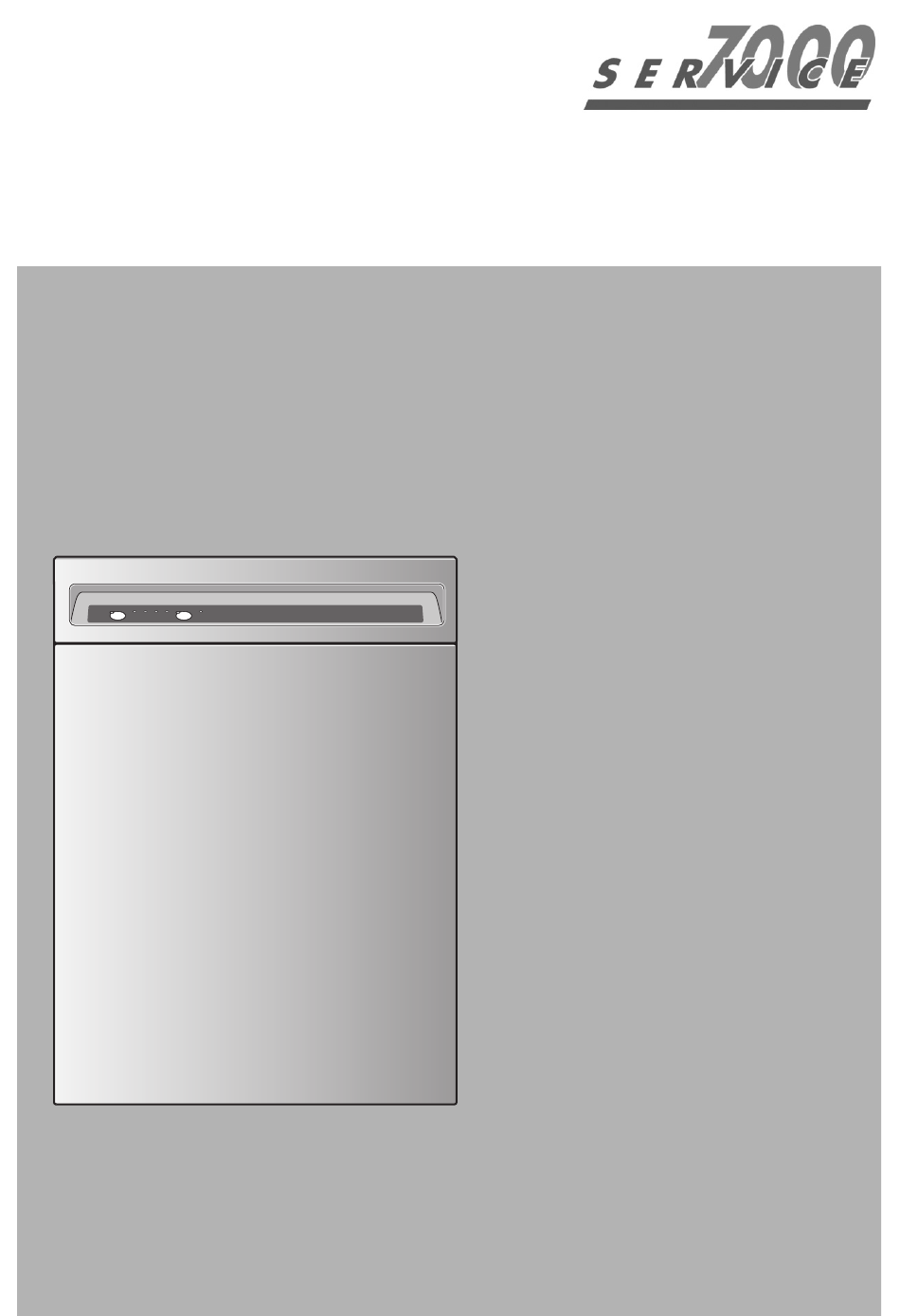

- Seite 1 Service 7000 AG Servicenummer 0848 88 7000 Geschirrspüler Adora N 7000 Bedienungsanleitung...
- Seite 2 Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedie- nungsanleitung gilt für das Modell: Modell Modell-Nr. Einbaunorm Adora N 7000 GS 55 Ni SMS 55 © Service 7000 AG, 2007...
- Seite 3 Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme ..... 5 Bestimmungsgemässe Verwendung ....6 Bei Kindern im Haushalt .
- Seite 4 … Inhalt Pflege und Wartung Reinigung allgemein ......31 Aussenreinigung ......31 Siebe reinigen .
- Seite 5 Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Um gang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: Personen (einschliesslich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind das Gerät sicher zu benutzen, dürfen dieses Gerät nicht ohne Aufsicht oder...
- Seite 6 … Sicherheitshinweise Bestimmungsgemässe Verwendung Das Gerät ist ausschliesslich zum Spülen von haushaltüblichem Geschirr und Be- steck mit Wasser und handelsüblichen, spülmaschinentauglichen Spülmitteln ge- eignet. Gerät nur im Haushalt und für den angegebenen Zweck benutzen. Bei zweckentfremdetem Betrieb oder falscher Bedienung kann keine Haftung für even- tuelle Schäden übernommen werden.
- Seite 7 … Sicherheitshinweise Bei Kindern im Haushalt Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsteile von Kindern fern halten. Das Gerät ist für den Gebrauch durch Erwachsene bestimmt, die Kenntnis vom In- halt dieser Bedienungsanleitung haben. Kinder können Gefahren, die im Umgang mit Elektrogeräten entstehen, oft nicht erkennen.
- Seite 8 … Sicherheitshinweise Zum Gebrauch Wird der Strom abgeschaltet, so ist der im Gerät eingebaute Überschwemmungsschutz unwirksam. Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Be- trieb und wenden Sie sich an unseren Kundendienst. Wenden Sie sich an unseren Kundendienst, falls Sie Mängel feststellen. Sobald eine Funktionsstörung entdeckt wird, muss sofort der Wasserhahn zuge- dreht und das Gerät vom Stromnetz getrennt werden.
- Seite 9 … Sicherheitshinweise Nie Spülmittel in den Glanzmittelbehälter oder in den Regeneriersalzbehälter ein- füllen. Sollte dies trotzdem passiert sein, darf das Gerät keinesfalls in Betrieb ge- nommen werden, da sonst kostspielige Schäden entstehen. Rufen Sie das Service- Center an, welches Sie unter 'Reparatur-Service' finden. Nach dem Auffüllen des Salzbehälters das Programm «Vorspülen»...
- Seite 10 Ihr Gerät Gerätebeschreibung Fassungsvermögen 12 internationale Massgedecke 5 Programme «Alltag» «Kurz/Glas» «Intensiv» «Vorspülen» «Norm/Standard» Überschwemmungsschutz...
- Seite 11 … Ihr Gerät Geräteaufbau 1 Türgriff 2 Bedienungs- und Anzeigeelemente 3 Gerätetür 4 Geschirrkörbe 5 Salzbehälter 6 Grob- und Feinsieb 7 Glanzmittelbehälter 8 Spülmittelbehälter 9 Programmkurzanleitung 10 Besteckkorb 11 Sprüharme...
- Seite 12 … Ihr Gerät Bedienungs und Anzeigeelemente Programmwahltasten 1 Programmwahl mit Kontrolllampe 2 Programmende mit Kontrolllampe Programm und Hinweissymbole mit Kontrolllampen 3 Anzeige für: Alltag Kurz/Glas Intensiv Vorspülen Norm/Standard 4 Anzeige für: Nachfüllanzeige Salz...
- Seite 13 … Ihr Gerät Kontrolllampen Kontrolllampen blinken Programme bzw. Funktionen können gewählt werden. Kontrolllampe der Taste «Programmende» blinkt Das Programm ist beendet. Kontrolllampen leuchten Programm bzw. Funktion ist aktiv. Kontrolllampen dunkel Programm bzw. Funktion ist ausgeschaltet.
- Seite 14 Programmübersicht Programm/Symbol Anwendungsbereich Alltag Bei jeglichem Verschmutzungsgrad, mit Ausnahme von angebranntem, stark eingetrocknetem Schmutz. Kurz/Glas Leicht verschmutztes Geschirr, Apéro- und Kaffeegeschirr. Nicht für langsam auflösende Tabs geeignet. Intensiv Stark verschmutztes Spülgut, eingetrocknete und angebrannte Speisereste in Töpfen und Gratinformen. Insbesondere für stärkehaltige Verschmutzungen (Reisgerichte, Kartoffelstock usw.) geeignet.
- Seite 15 … Programmübersicht Programmablauf/Verbrauchsdaten Vor- Zwischen- Glanz- Trock- Reinigen Dauer Wasser Energie spülen spülen spülen 55 °C 70 °C 1h10 14 l 1,25 kWh Nein 45 °C 65 °C 0h45 12 l 0,95 kWh 35 °C 65 °C 70 °C 1h30 23 l 1,60 kWh Nein...
- Seite 16 Benutzereinstellungen Wasserhärte Der eingebaute Wasserenthärter entzieht dem Wasser den Kalk und ermöglicht so eine einwandfreie Reinigung. Seine Wirksamkeit wird durch regelmässiges, automa- tisches Regenerieren gewährleistet. Nach dem Regenerieren beginnt das nächste Pro- gramm zuerst mit dem Durchspülen des Wasserenthärters durch gleichzeitiges Wasserzulaufen und Abpumpen.
- Seite 17 … Benutzereinstellungen Durch Antippen der Taste die Einstellung ändern. Härtestufe 0 0–9 °fH Härtestufe 1 10–19 °fH Härtestufe 2 20–29 °fH Härtestufe 3 30–39 °fH Härtestufe 4 >40 °fH Wird die Wasserhärte auf «Stufe 0» eingestellt, ist der Wasserenthärter deaktiviert. Einstellung speichern Wird während 15 Sekunden keine Taste gedrückt, erlöschen die Anzeigen.
- Seite 18 Spülen Gerät vorbereiten Gerätetür öffnen Türgriff nach vorne ziehen. – Ein eventuell laufendes Programm wird dadurch automatisch unterbrochen. Vor dem ersten Spülen Stromversorgung einschalten. Wasserhahn öffnen. Den Salzbehälter des Wasserenthärters mit ca.1,5 l Wasser und mit 1 kg Rege- neriersalz auffüllen. Die Salzlösung mit einer Holzkelle gut umrühren.
- Seite 19 … Spülen Geschirrkörbe beladen Nicht jedes Geschirr ist für eine maschinelle Reinigung geeig net. Beachten Sie bitte die Hinweise unter 'Tipps rund ums Spülen'. Das Geschirr sollte von groben und festen Speiseresten und Fremdkörpern befreit sein. Zahnstocher dürfen nicht ins Gerät gelangen. Diese führen zur Verstopfung des Grob-/Feinsiebes.
- Seite 20 … Spülen Beladetipps Oberkorb Oberkorb bis zum Anschlag herausziehen und füllen. Kleineres Geschirr wie Un- tertassen, Gläser, Tassen und Schalen einordnen. Werden die abklappbaren Tablare benützt, ist das Geschirr versetzt einzuord- nen. Das Wasser erreicht so besser alle schmutzigen Stellen des Geschirrs. Salatbestecke, Kellen und dergleichen können in den Oberkorb gelegt werden.
- Seite 21 … Spülen Gläserhalter Der Gläserhalter 2 im Oberkorb kann in der Höhe stufenweise verschoben werden. Zusätzlich kann der Bügel geschwenkt werden. Rastpositionen erlauben die einfache Einstel- lung von drei Standardpositionen. Für eine optimale Glastrocknung ist der Gläserhalter in die oberste Position zu drehen. Werden die Tablare 1 nach unten geklappt und der Gläserhalter 2 in die obere Position gebracht, vergrössert sich die Auflage für...
- Seite 22 … Spülen Easy Nadel Die Easy-Nadeln 1 können beliebig im Oberkorb über die Korbnadeln gesteckt werden. Durch die Verwendung von Easy-Nadeln können übliche Trinkgläser, Babyflaschen, Sportgetränkeflaschen, Vasen und Karaffen im gesamten Korb platziert werden. Für grössere Gefässe empfiehlt sich die Ver- wendung von zwei Easy-Nadeln.
- Seite 23 … Spülen Verstellbarer Oberkorb Der Oberkorb kann in der Höhe beidseitig oder einseitig um ca. 4 cm verstellt werden. Anheben Oberkorb im Bereich der Höhenverstel- lung 1 halten. Daumen auf die Auflagen der Höhenverstellung legen. Hände leicht zusammendrücken. – Der Oberkorb hebt sich dadurch an und rastet in der oberen Stellung ein.
- Seite 24 … Spülen Beladetipps Unterkorb Unterkorb bis zum Anschlag herausziehen und füllen. Grössere Geschirrteile wie Teller, Schüsseln, Platten und Töpfe platzieren. Suppenteller 1 in den hinteren Rechen platzieren. Sehr grosse Teller 2 können diagonal eingeordnet werden. Schüsseln aus Kunststoff im Oberkorb platzieren. Im Unterkorb könnten diese durch den Wasserdruck abheben und mit dem drehenden Sprüharm in Kon- takt kommen.
- Seite 25 … Spülen Easy Nadel Die Easy-Nadeln können beliebig im Unter- korb über die Korbnadeln gesteckt werden. Durch die Verwendung der Easy-Nadeln können übliche Trinkgläser, Babyflaschen, Vasen und Karaffen im gesamten Korb plat- ziert werden. Für grössere Gefässe empfiehlt sich die Ver- wendung von zwei Easy-Nadeln.
- Seite 26 … Spülen Spülmittel einfüllen Pulver Den Spülmittelbehälter durch Druck auf den Verschluss in Pfeilrichtung öffnen. Spülmittel in den Behälter geben. Dosierung gemäss Angaben des Spülmittel-Herstellers. Die Markierung «MIN/MAX» beachten. Den Deckel schliessen. Bei starker Verschmutzung ca. einen Ess- löffel Spülmittel auf den Deckel 1 geben. Tabs Tab 2 flach in das Dosierfach legen.
- Seite 27 … Spülen Spülmittelwahl Auf keinen Fall Handspülmittel verwenden, da diese starken Schaum bilden und Funktionsstörungen bewirken. Die auf der Packung aufgedruckten Dosiervorschriften müs sen genau eingehalten werden. Zu geringe Dosierung kann zu Schäden am Gerät führen. Nur spülmaschinentaugliches Spülmittel verwenden. Die Beratungsstellen der Spülmittel-Hersteller helfen bei Problemen (z.B.
- Seite 28 … Spülen Programm wählen Gerätetür schliessen. – Die Kontrolllampen der Taste blinken. Wird nach dem Schliessen der Gerätetür innerhalb von 15 Sekunden kein Programm gewählt, erlöschen die Anzeigen. Eine Programmwahl ist jedoch weiterhin möglich. Auswahlprogramme Taste so oft antippen, bis das gewünschte Programm erscheint. –...
- Seite 29 … Spülen Programm unterbrechen Das Geschirr und das Wasser können heiss sein, Verbrühungsgefahr! Taste antippen. – Das Programm wird unterbrochen. Gerätetür öffnen. – Die entsprechenden Anzeigen blinken. Nach Schliessen der Gerätetür sind – falls die Wassertemperatur höher als 40 °C ist – bis zu fünf Anlaufgeräusche mit kurzen Pausen zu hören. Damit wird ein schonender Temperaturausgleich erreicht.
- Seite 30 … Spülen Programmende Nach Ablauf des Programms leuchtet die entsprechende Kontrolllampe weiter. Die Kontrolllampe der Taste blinkt. Ausräumen Nach dem Programmende vorzugsweise ca. 30 Minuten warten, damit das Ge- schirr etwas abkühlen kann. Gerätetür öffnen. Das Geschirr ausräumen oder bis zum nächsten Gebrauch im Gerät lassen. Den Unterkorb zuerst entladen.
- Seite 31 Pflege und Wartung Reinigung allgemein Der Innenraum reinigt sich bei richtiger Spülmitteldosierung selbst. Wir empfehlen, das Gerät zweimal jährlich mit Maschinenpfleger zu reinigen, siehe Kapitel 'Zubehör'. Die Gebrauchsanweisung des Maschinenpflegers ist unbedingt zu beachten. Maschinenpfleger können meistens nur bei höherer Temperatur ihre Reini- gungswirkung entfalten.
- Seite 32 … Pflege und Wartung Siebe reinigen Das Siebsystem besteht aus Decksieb 1, Grobsieb mit Fremdkörperfalle 2 und Feinsieb 3. Ein verstopf- tes Sieb behindert den Wasserablauf und löst die entsprechende Störungsanzeige aus, welche im Kapitel 'Was tun, wenn ...' beschrieben ist. Daher sind die Siebe periodisch zu kontrollieren und nöti- genfalls zu reinigen.
- Seite 33 … Pflege und Wartung Sprüharme reinigen Ist die Reinigung unbefriedigend oder wird das Spülmittel nicht vollständig ausgewa- schen, können die Sprühdüsen der Sprüharme verstopft sein. Oberer Sprüharm Oberkorb ganz herausziehen. Mutter 1 nach links drehen und herausnehmen. Sprüharm 2 von der Drehachse abziehen und unter fliessendem Wasser gut ausspülen.
- Seite 34 … Pflege und Wartung Filtersieb im Wasseranschluss reinigen Sollte nur von Fachleuten ausgeführt werden. Bei unsachge mässer Ausführung besteht Überschwemmungsgefahr! Das eingebaute Filtersieb im Wasseranschluss kann durch Kalkablagerungen, Rost oder Fremdkörper verstopft werden. Dies kann die entsprechende Störungsanzeige auslösen, welche im Kapitel 'Was tun, wenn ...' beschrieben ist. Wasserhahn schliessen.
- Seite 35 … Pflege und Wartung Regeneriersalz einfüllen Niemals Spülmittel in den Salzbehälter einfüllen! – Ist der Vorrat aufgebraucht, blinkt die Nachfüllanzeige Gerätetür öffnen und Unterkorb herausziehen oder allenfalls herausnehmen. Salzbehälter durch Anheben am Griff öffnen. Deckel bis zum Anschlag aufrichten. Gleichzeitig er- scheint ein Trichter, der das Einfüllen des Salzes erleichtert.
- Seite 36 … Pflege und Wartung Glanzmittel einfüllen Niemals Spülmittel in den Glanzmittelbehälter einfüllen. Ver schüttetes Glanzmittel aufwischen (Gefahr von Schaumbil dung und Gerätestörungen). Sicherheits und Warnhinweise des Herstellers beachten. Das Glanzmittel bewirkt, dass das letzte Spülwasser (Glanzspülen) tropfenfrei ab- fliesst. Das Glanzmittel wird aus dem Vorratsbehälter in der Gerätetür automatisch dosiert.
- Seite 37 … Pflege und Wartung Glanzmittel Dosierung einstellen Die Dosiervorrichtung befindet sich im Einfüllstutzen. Ab Werk ist die mittlere Dosie- rung «3» eingestellt. Eine höhere Zahl bedeutet mehr Glanzmittel. Zuviel Glanzmittel verursacht Schlieren, Streifen, milchige Flecken oder blauschimmernden Belag auf Gläsern. Bei zu wenig Glanzmittel entstehen angetrocknete Wassertropfen oder weissgraue Tropfränder.
- Seite 38 Störungen selbst beheben Was tun, wenn … … die Kontrolllampen des gewählten Programms und der Taste blinken oder alle Kontrolllampen leuchten Wasserablauf Mögliche Ursache Behebung Grob-/Feinsieb verstopft. Störung beseitigen. Ablaufschlauch geknickt. Störungsanzeige durch Antippen der Taste Ablaufpumpe oder Siphon quittieren. verstopft.
- Seite 39 … Störungen selbst beheben … die Kontrolllampen abwechselnd blinken und leuchten Mögliche Ursache Behebung Verschiedene Situationen im Störungsanzeige durch Antippen der Taste Gerät können zu einer sol- quittieren. chen Anzeige führen. Bleibt die Fehleranzeige stehen, sind folgende Massnahmen durchzuführen. Stromzufuhr für ca. 1 Minute unterbrechen. Stromzufuhr erneut einschalten.
- Seite 40 … Störungen selbst beheben … ein weisser Belag auf dem Geschirr haftet Regeneriersalz ein- oder nachfüllen und anschliessend Programm ohne Ge- schirr starten. Spülmittel richtig dosieren oder anderes Spülmittel verwenden. Glanzmittel ein- oder nachfüllen. Glanzmittel-Dosierung höher einstellen. … Schlieren, Streifen oder milchige Flecken auf dem Geschirr sind Glanzmittel-Dosierung tiefer einstellen.
- Seite 41 … Störungen selbst beheben … sich der Geschirrkorb und die Kunststoffteile im Gerät verfärben Geschirr mit färbenden Speiseresten (z.B. Tomaten- oder Currysauce) wurde ge- spült. Die Verfärbung kann nach einigen Spülgängen wieder abnehmen. … das Gerät zu Geruchsbildung neigt Siebe reinigen. Eher stärkeres Programm wählen.
- Seite 42 Tipps rund ums Spülen Geschirr Nicht jedes Geschirr ist für eine maschinelle Reinigung geeignet. Laugen- und wärmeempfindliche Teile aus Holz oder Kunststoff wie auch kunstge- werbliche Gegenstände sind manuell zu reinigen. Überglasdekors sind nicht widerstandsfähig und werden mit der Zeit abgelöst. Töpferei-Erzeugnisse (Tonwaren) neigen zu Rissbildungen und zum Abspringen von Splittern.
- Seite 43 Technische Daten Aussenabmessung SMS 55 EURO 60 Höhe (mit Gleitblech): 76 cm 76 cm Höhe (mit Verstellsockel): – 80–88,5 cm Breite: 54,6 cm 59,6 cm Tiefe: 57,1 cm 57,1 cm Gewicht: 40 kg 40 kg Sanitäranschluss Kalt- oder Warmwasser bis 60 °C: G¾“...
- Seite 44 … Technische Daten Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. und genaue Bezeichnung angeben. Zubehör Besteckkorb «kleines Element» Tasseneinsatz Sprühkopf für Kuchenbleche Vario-Besteckauflage Tablar Easy-Nadeln (Set à 4 Stück) Ersatzteile Dichtung / Filtersieb für Aqua-Stop Grobsieb Feinsieb...
- Seite 45 … Technische Daten Hinweise für Prüfinstitute Fassungsvermögen: 12 Massgedecke Einordnung: siehe nachfolgende Skizzen Spülmittelmenge: 30 g Referenzreiniger in den Spülmittelbehälter geben Glanzmitteldosierung: «Stufe 6» Deklarationsprogramm: Norm/Standard Oberkorb Korb ganz absenken. Gläserhalter 2 herunterklappen, zum Anlegen der Gläser und der Schüssel. Die Rastlager am Korb im oberen An- schlag positionieren.
- Seite 46 … Technische Daten Besteckkorb SLF = Suppenlöffel TLF = Teelöffel DLF = Dessertlöffel = Messer = Gabel = Servierlöffel (2 Stück) = Serviergabel (1 Stück) = Saucenlöffel (1 Stück) Besteck senkrecht ohne gegenseiti- gen Kontakt einordnen. A, B und C müssen jeweils schräg in den Besteckkorb eingesetzt werden.
- Seite 47 … Technische Daten Geräuschmessung Die Messung ist gemäss der Norm EN 60704-2-3 Pkt. 6.1.3 durchzuführen. Die am Gerät befindliche Installationsanleitung ist zu beachten. Das Gerät ist gemäss beiliegender Installationsanleitung zu montieren. Insbesonde- re ist das Gleitblech bei den entsprechenden Geräten am Boden festzuschrauben. Der Zu- und Ablaufschlauch ist, wie in der Installationsanleitung gezeigt, in die be- nachbarte Nische zu führen.
- Seite 48 Entsorgung Verpackung Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekenn- zeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht ent- sorgt werden. Deinstallation Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit Zur Vermeidung von Unfällen durch unsachgemässe Verwendung, im Speziellen durch spielende Kinder, ist das Gerät unbenutzbar zu machen.
- Seite 49 Stichwortverzeichnis Anwendungsbereich 14 Geräteaufbau 11 Anzeigeelemente 12 Gerätebeschreibung 10 Ausräumen 30 Geräuschmessung 47 Aussenabmessung 43 Geschirr Aussenreinigung 31 Ausräumen 30 Glanzmittel einfüllen 36, 37 Glanzmitteldosierung 37 Bedienungselemente 12 Gläserhalter 21 Beladetipps Oberkorb Easy-Nadel 22 Gläserhalter 21 Hinweise für Prüfinstitute 45 Höhenverstellung 23 Höhenverstellung 23 Oberkorb beladen 20...
- Seite 50 … Stichwortverzeichnis Regeneriersalz einfüllen 35 Tablare 21 Reinigung 31 Tabs 26 Siebe 32 Technische Daten 43 Sprüharme 33 Tipps rund ums Spülen 42 Reinigungsprodukte 3in1 27 Überschwemmungsschutz 43 Sanitäranschluss 43 Übersicht 14 Sicherheit 48 Unterkorb beladen 24 Sicherheitshinweise Bei Kindern im Haushalt 7 Bestimmungsgemässe Verbrauchsdaten 15 Verwendung 6...
- Seite 51 Kosten. Garantie Für jedes Produkt gewähren wir ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von zwei Jahren (Anfrage bei Service 7000 AG, Garantieschein, Fak- tura oder Verkaufsbeleg). Die Garantieleistung umfasst die Kosten für Material, Arbeits- und Reisezeit.
- Seite 52 Gerätetür öffnen Geschirr einräumen Spülmittel einfüllen Gerätetür schliessen Programm wählen Gerät startet nach 15 Sekunden Geschirr 30 Minuten nach Programmende ausräumen J178.300-0 Service 7000 AG Service 7000 AG Service 7000 AG Wiggis-Park Eichen-Center Haus Zurlinden Molliserstrasse 41 Wilerstrasse 73 Schenkenstrasse 13...
