Inbetriebnahme
7
Inbetriebnahme
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der Montage-, Inbetriebnahme- und
Wartungsbescheinigung. Dies ist die Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche Wartung durch den Reflex-Werkskundendienst
durchführen.
7.1
Voraussetzungen für die Inbetriebnahme prüfen
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage beschriebenen Arbeiten abgeschlossen sind.
•
Die Aufstellung des Gerätes ist erfolgt.
•
Die Anschlüsse des Gerätes zur Anlage sind hergestellt und die Anlagendruckhaltung ist betriebsbereit.
–
Entgasungsleitung zum Anlagensystem.
–
Entgasungsleitung vom Anlagensystem.
•
Der wasserseitige Anschluss des Gerätes zur Nachspeisung ist hergestellt und betriebsbereit falls automatisch nachgespeist werden
soll.
•
Die Anschlussrohrleitungen des Gerätes sind vor der Inbetriebnahme gespült und von Schweißrückständen und Schmutz befreit.
•
Das Anlagensystem ist mit Wasser gefüllt und von Gasen entlüftet, so das eine Zirkulation über das gesamte System sichergestellt
ist.
•
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen Vorschriften hergestellt.
7.2
Einstellung des Mindestbetriebsdrucks für Magcontrol
Der Mindestbetriebsdruck „P
Druckausdehnungsgefäß benötigt.
Gehen Sie wie folgt vor:
1.
Stellen Sie die Steuerung im Kundenmenü auf „Magcontrol" ein.
2.
Ermitteln Sie den Mindestbetriebsdruck „P
Druckausdehnungsgefäß.

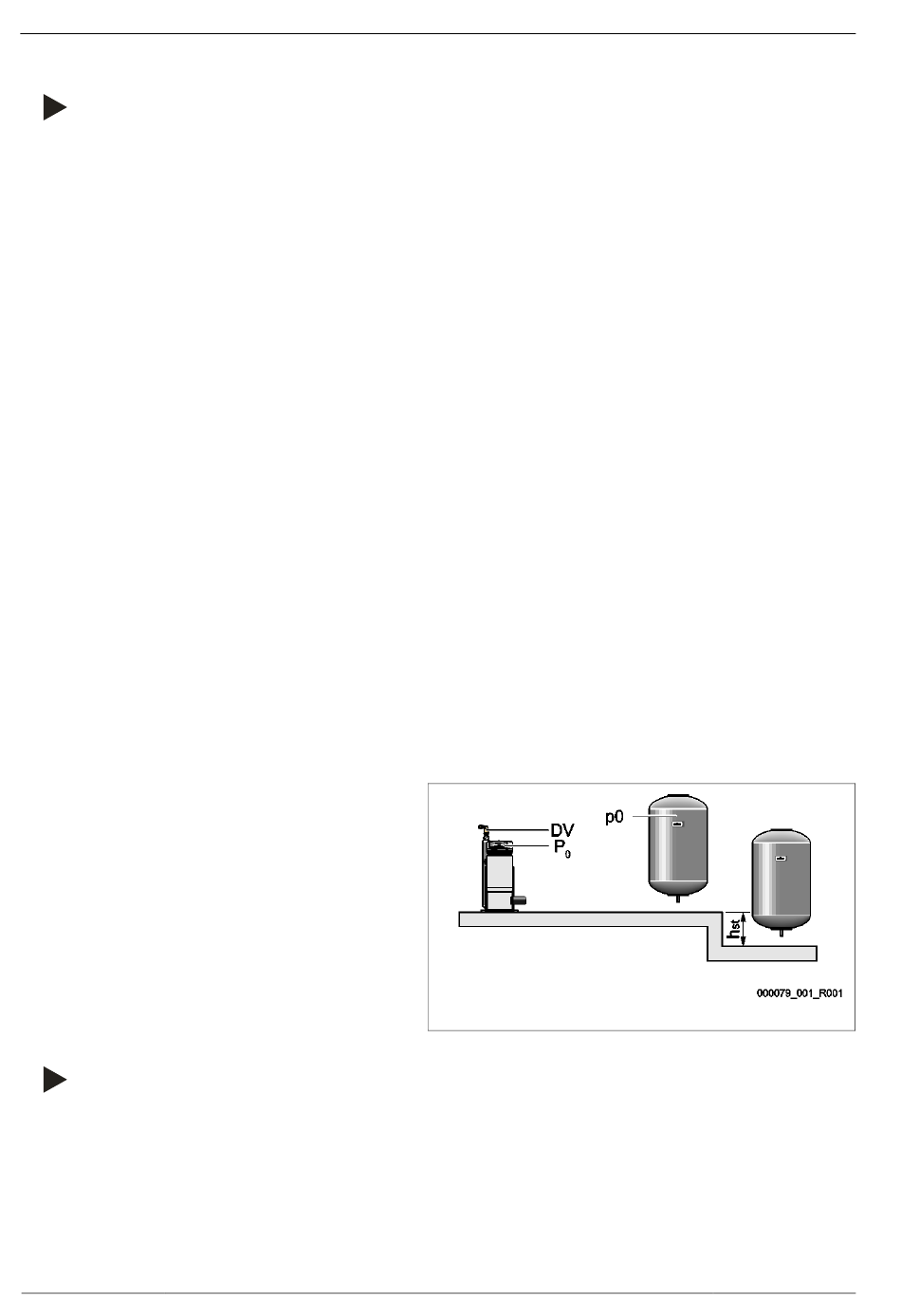

Der Mindestbetriebsdruck wird wie folgt ermittelt:
•
Das Gerät ist niveaugleich mit dem Membran –
Druckausdehnungsgefäß installiert (hst = 0).
–
P
= p0*
0
•
Das Gerät ist tiefer als das Membran –
Druckausdehnungsgefäß installiert.
–
P
= p0 + h
/10*
0
st
•
Das Gerät ist höher als das Membran –
Druckausdehnungsgefäß installiert.
–
P
= p0 - h
/10*
0
st
*
p0 in bar, h
in m
st
Hinweis!
•
Reflex Planungsrichtlinie beachten.
–
Beachten Sie bei der Planung, dass der Arbeitsbereich des Gerätes im Arbeitsbereich der Druckhaltung zwischen
dem Anfangsdruck „pa" und dem Enddruck „pe" liegt.
30 — Deutsch
" wird nur mit der druckabhängig gesteuerten Nachspeisung bei Anlagen mit einem Membran-
0
" des Gerätes in Abhängigkeit des Vordrucks „p0" vom Membran -
0
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
