6.3.1

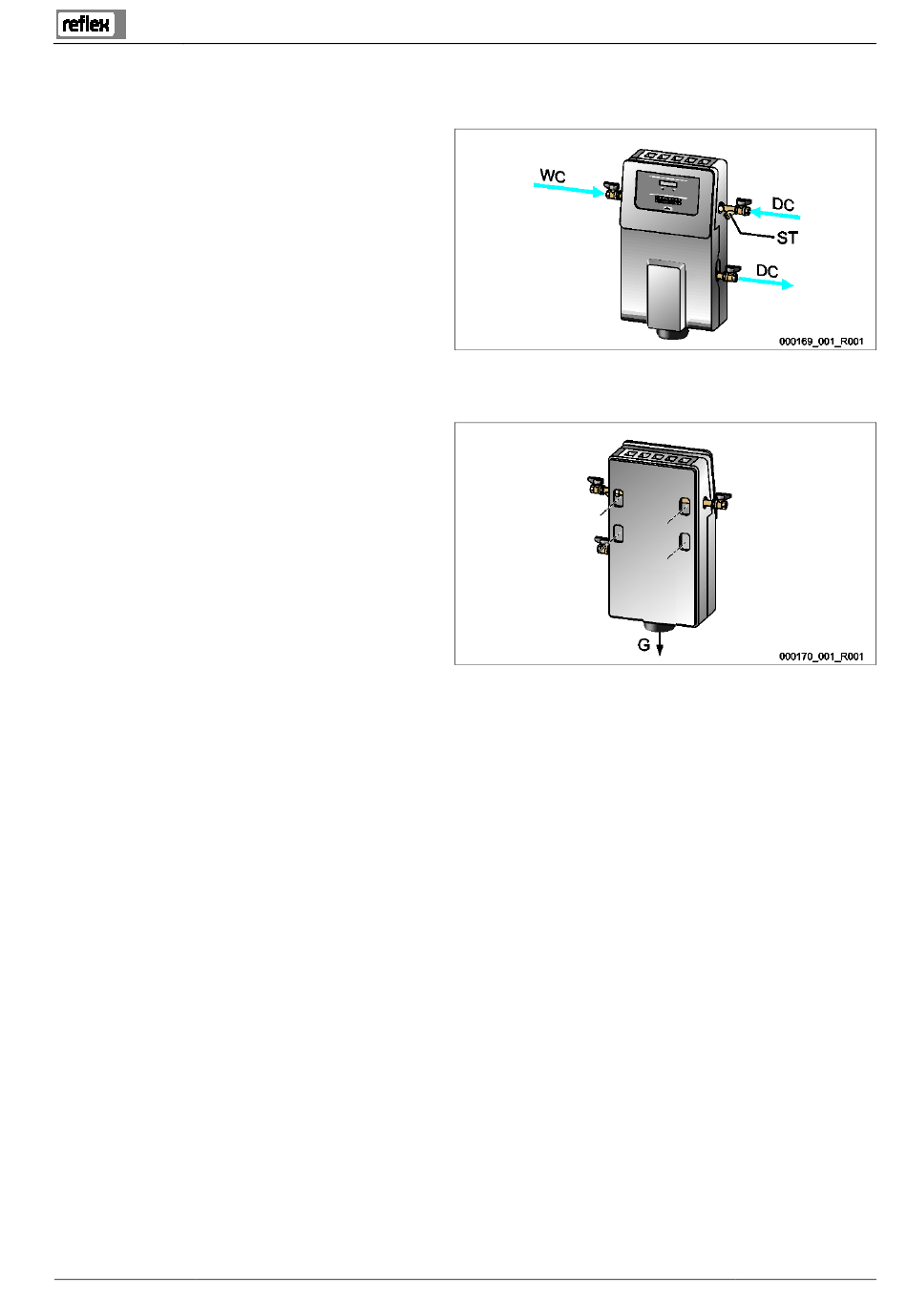

Montage der Anbauteile
Montieren Sie die Kugelhähne an das Gerät.
1.
Schrauben Sie den Kugelhahn für den Anschluss
Nachspeisung „WC" auf.
–
Wird die automatische Nachspeisung nicht
angeschlossen, so ist der Anschluss „WC" mit einem
Blindstopfen G ½ Zoll zu verschließen.
2.
Schrauben Sie den Kugelhahn mit dem Schmutzfänger „ST"
am Eingang „DC" der Entgasung auf.
3.
Schrauben Sie den Kugelhahn am Ausgang „DC" der
Entgasung auf.
6.3.2
Wandmontage
Das Gerät wird an der Wand mit Hilfe der an der Rückseite des
Gehäuses vorgesehenen Bohrungen montiert. Die
Befestigungsmittel sind bauseits entsprechend der
Beschaffenheit der Wand und des Gewichtes „G" des Gerätes zu
wählen.
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Montage
Deutsch — 19
