6.4
Schaltungs- und Nachspeisevarianten
In der Steuerung des Gerätes wird im Kundenmenü die Nachspeisevariante ausgewählt, siehe Kapitel 9.5 "Steuerung im Kundenmenü
parametrieren" auf Seite 40.
Folgende Nachspeisevarianten sind im Kundenmenü einstellbar:
•
Druckabhängige Nachspeisung „Magcontrol".
–
Bei einem Anlagensystem mit einem Membran-Druckausdehnungsgefäß.
•
Niveauabhängige Nachspeisung „Levelcontrol".
–
Bei einem Anlagensystem mit einer Druckhaltestation.
6.4.1

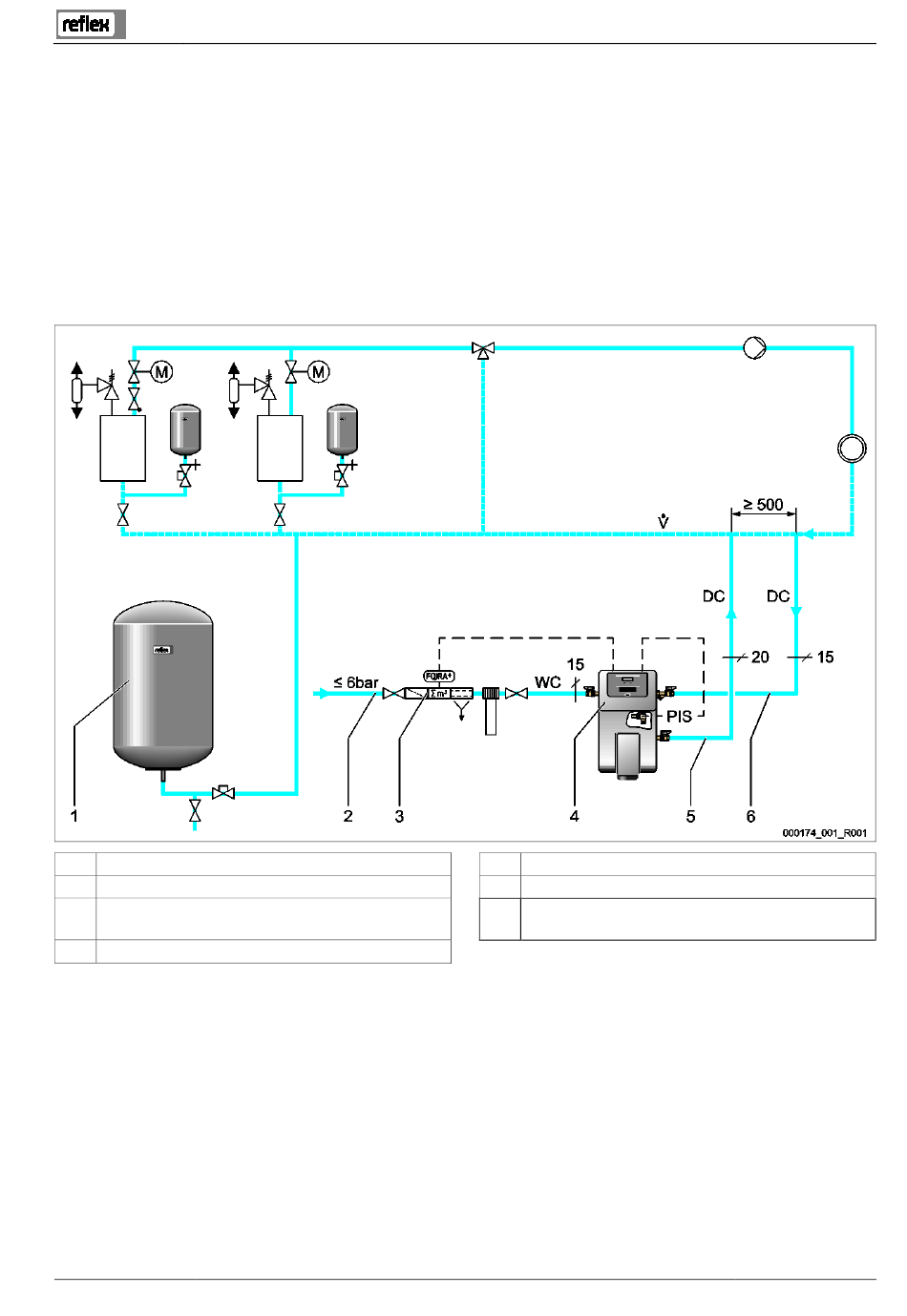

Druckabhängige Nachspeisung Magcontrol
1
Membran-Druckausdehnungsgefäß
2
Nachspeiseleitung „WC"
3
Optionale Zusatzausrüstung, siehe Kapitel 4.6 "Optionale
Zusatzausrüstung" auf Seite 13
4
Gerät
In der Steuerung vom Gerät wird im Kundenmenü die Betriebsart „Magcontrol" eingestellt. Diese Betriebsart gilt für Anlagensysteme mit
einem Membran-Druckausdehnungsgefäß. Die Nachspeisung von Wasser erfolgt abhängig vom Druck im Anlagensystem. Der dazu
erforderliche Drucksensor ist im Gerät integriert. Die Anschlüsse der Entgasungsleitungen erfolgen nahe dem Membran-
Druckausdehnungsgefäß. Dadurch wird die Drucküberwachung für die Nachspeisung von Wasser sichergestellt.
5
6
PIS
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Entgasungsleitung „DC" (entgastes Wasser)
Entgasungsleitung „DC" (gasreiches Wasser)
Drucksensor
Montage
