B

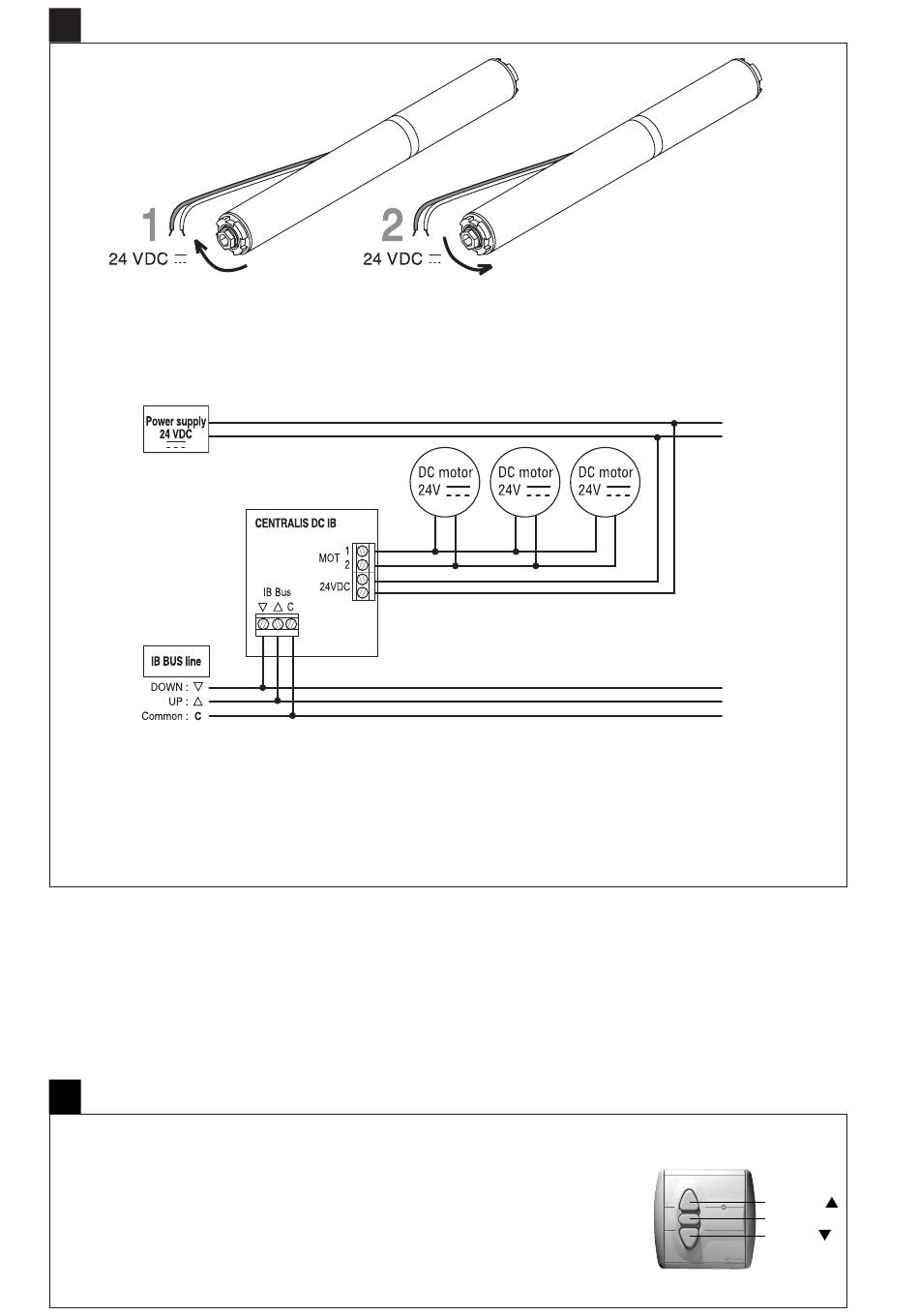

VERKABELUNG
GREY
•
Schliessen Sie die Stromversorgung an den 24VDC-Eingang am Centralis DC IB an.
•
Schliessen Sie die Kabel des/r Motoren an das Centralis DC IB an:
Damit die Store hinuntergeht, wenn die Abwärtstaste des Centralis DC IB betätigt wird:
Schliessen Sie den grauen Draht des Motors an die Klemme 1 an: => der Motor läuft in Uhrzeigerrichtung.
Schliessen Sie den grauen Draht des Motors an die Klemme 2 an. => der Motor läuft in Gegenuhrzeigerrichtung.
3
Bedienung von Nur-Hebe-
Anwendungen
C
AUF-, AB- UND STOPP-BEFEHLE
C.1 Lokale Steuerung
•
Um die Store zu heben oder zu senken drücken Sie kurz die Tasten AUF und AB des
Centralis DC IB.
•
Zum Anhalten des Storens drücken Sie kurz die Taste STOPP des Centralis DC IB.
C.2 Generelle Steuerung
•
Um die Store zu heben oder zu senken drücken Sie die Tasten
AUF und AB des IB-Steuerungssystems.
•
Zum Anhalten des Storens drücken Sie die Taste STOPP des IB-Steuerungssystems.
GREY
(für den Hebe-und-Kipp-Betrieb siehe Abschnitt 4)
AUF-Taste
STOPP-Taste
AB-Taste
