1.3 Erforderliche Werkzeuge und Hilfsmittel

Neben dem fischer Injektionsmörtel, dem FIS-Bewehrungskoffer und den einzumörtelnden
Bewehrungsstäben werden noch folgende Werkzeuge und Hilfsmittel benötigt.
• Hammerbohrmaschine, Pressluftbohrmaschine oder Diamantbohrgerät
• Akkuschrauber oder Bohrmaschine (zum Ausbürsten des Bohrlochs)
• SDS plus- bzw. SDS max-Bohrer, Hohlbohrer, Pressluftbohrer oder Diamantbohrer
gemäß erforderlicher Bohrlochgeometrie
• Kompressor für ölfreie Druckluft mit p ≥ 6 bar
• fischer Auspressgerät (manuell, akkubetrieben oder pneumatisch)
• Verlängerungsrohr für Statikmischer, Ø 9 mm bzw. Ø 15 mm
• zusätzliche Statikmischer
• fischer Stocker zum Aufrauen der Anschlussfläche
• geeignete Schutzkleidung, Schutzbrille und Schutzhandschuhe gemäß EN 374 (z.B. Butyl-
kautschuk, Fluorkautschuk, Nitrilkautschuk - bei FIS EM Plus Durchdringungszeit > 120 Min.)
• Staubabsaugsystem (bei Verwendung von Hohlbohrern), z.B. fischer FVC 35 M oder
vergleichbare Leistungsdaten

1.4 Bohrhilfe

Außerdem muss die Bohrlochherstellung nach Vorgabe des Planers ggf. mit der Bohrhilfe (Abb. 3)
als Führungseinrichtung erfolgen, z. B. wenn nahe am Betonbauteilrand oder exakt parallel zu
vorhandener Bewehrung gebohrt werden muss.
Die Lage der Bohrungen, Wahl des Bohrlochdurchmessers, der Bohrtiefe und die Entscheidung
über die Verwendung der Bohrhilfe wird vom Planer festgelegt und ist einzuhalten. Unstimmigkeiten
sind mit dem Planer vor der Ausführung zu klären. Für die Ausführung von Bewehrungsanschlüssen
gemäß jeweiliger Europäischer Technischer Bewertung (ETA) der Injektionsmörtel und der jeweils
gültigen Musterverwaltungsvorschrift Technische Baubestimmungen (MVV TB) Anhang 1 bzw. der
jeweiligen Umsetzung durch die Verwaltungsvorschrift Technische Baubestimmungen (VV TB) der
einzelnen Bundesländer, muss die ausführende Person erfolgreich an einer Zertifizierungsschulung
teilgenommen haben und hierüber eine Bescheinigung besitzen. Zusätzlich muss der ausführende
Betrieb im Besitz eines gültigen Eignungsnachweises sein. Für jeden Bewehrungsanschluss ist das
Montageprotokoll (siehe Abschnitt 4) vollständig auszufüllen. Das Montageprotokoll ist auch online
unter https://www.fischer.de/de-de/produkte/sanierung-ertuechtigung/bewehrungsanschluesse/
fis-bewehrungskoffer/505941-fisbewehrungskoffer oder über die fischer Professional App zum
Download verfügbar.
Die einzelnen Arbeitsschritte zur Herstellung eines nachträglichen Bewehrungsanschlusses sind in
den Abschnitten 2.1 bis 2.11 detailliert beschrieben.

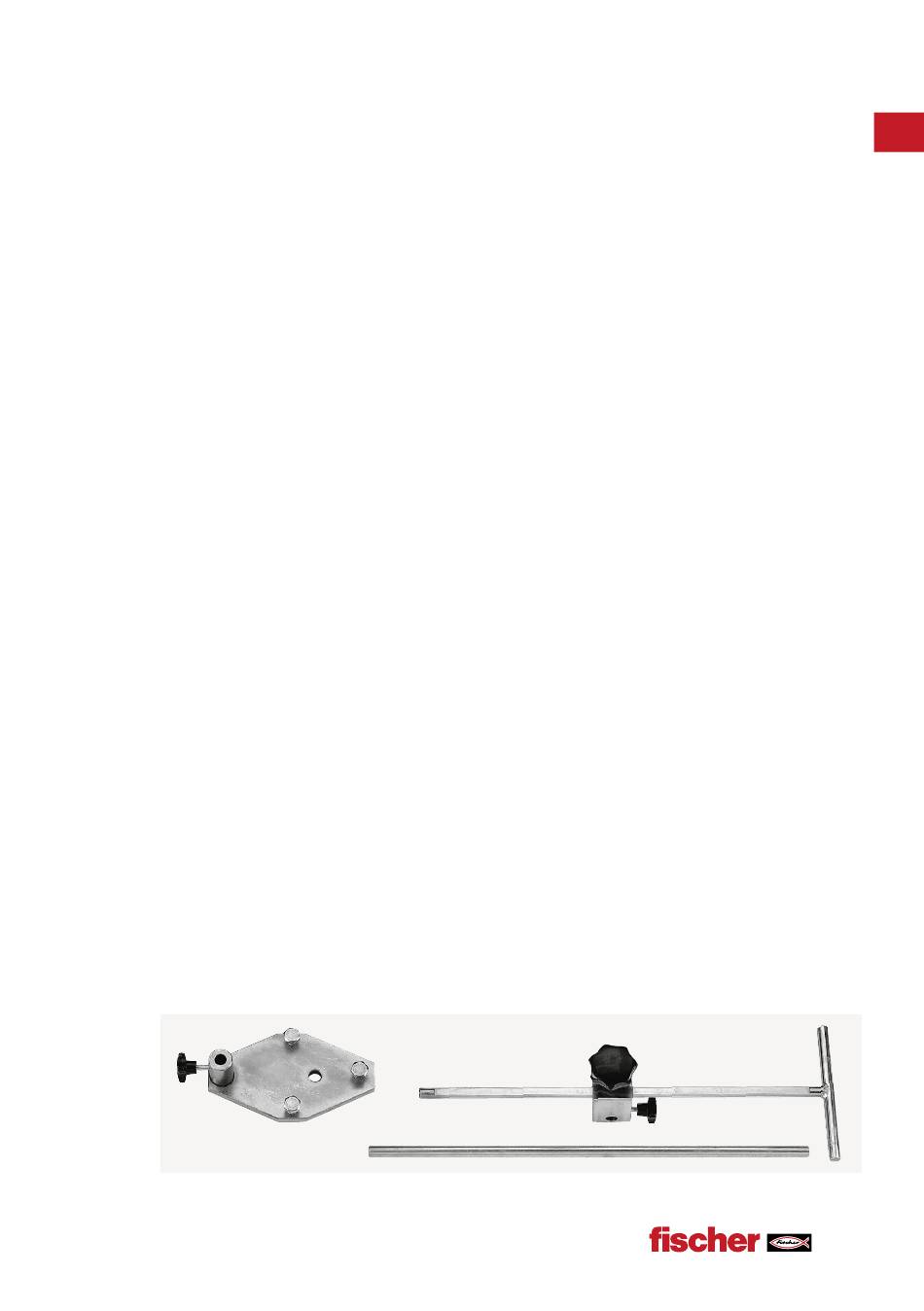

Abb. 3: Bohrhilfe
