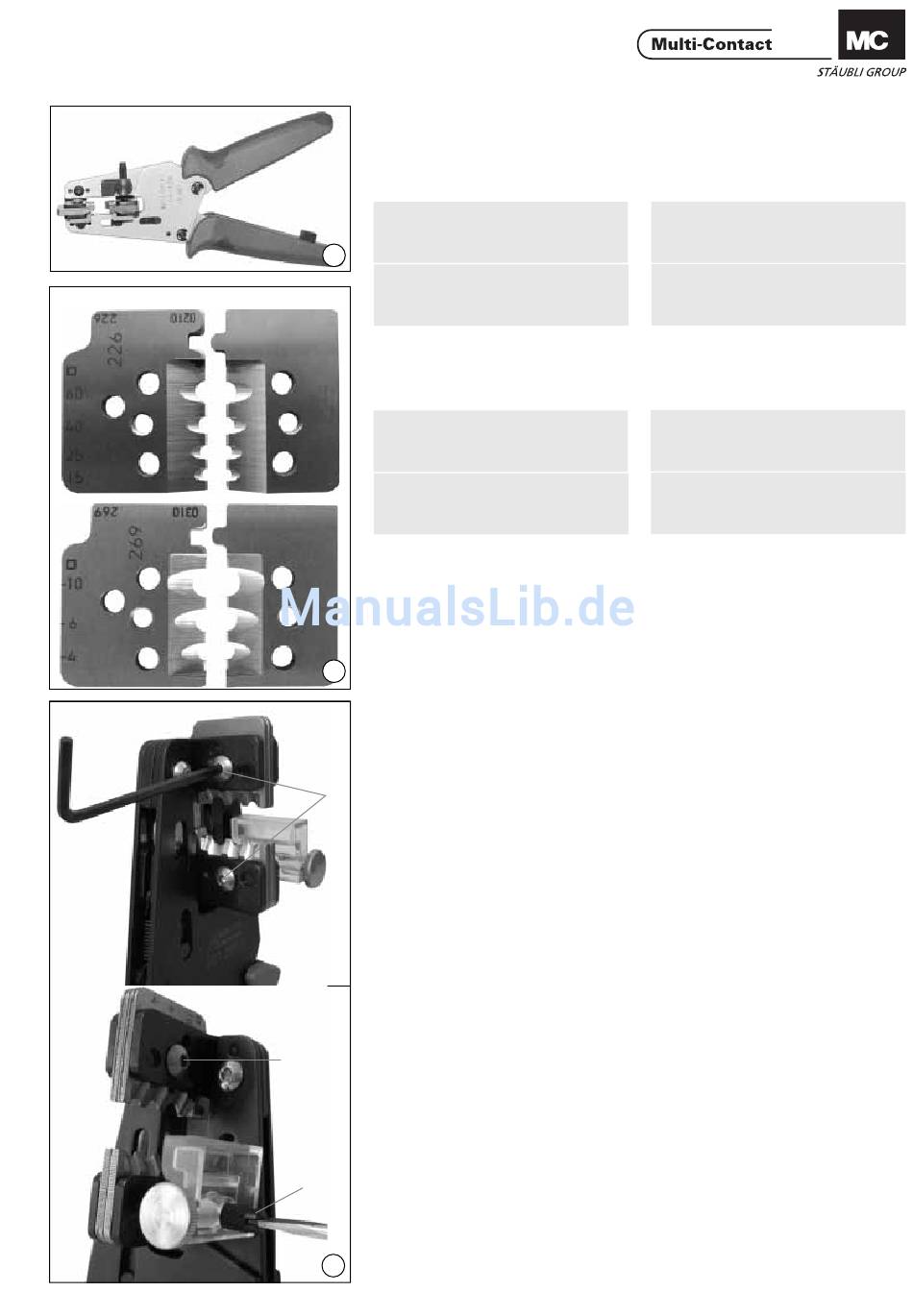

Abisolierzange PV-AZM...

(ill. 1)
Abisolierzange PV-AZM... inkl ein-
gebauten Abisolier-Messern sowie
Sechskantschlüssel SW 2,5.
Leiterquerschnitt: 1,5 / 2,5 / 4 / 6mm²
Typ:
Bestell-Nr.
1
Leiterquerschnitt: 4 / 6 / 10 mm²
Typ:
Bestell-Nr.
Einzelteile
(ill. 2)
Auswechselbare Abisolier-Messer
Leiterquerschnitt: 1,5 / 2,5 / 4 / 6mm²
Typ:
Bestell-Nr.
Leiterquerschnitt: 4 / 6 / 10 mm²
Typ:
Bestell-Nr.
2

Auswechseln der Messer

(ill. 3)
Lösen Sie die drei Innensechs-
kantschrauben (A) mit dem beiliegen-
A
den Sechskantschlüssel. Lösen Sie
den Längenanschlag (B) mit einem
Schraubendreher Grösse 3.
A
B
3
www.multi-contact.com

Stripping pliers PV-AZM...

(ill. 1)
Stripping pliers PV-AZM... incl. built-
in blade as well as hexagonal screw-
driver A/F 2,5.
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
PV-AZM-1.5/6
Type:
32.6029-156
Order No.
Cable cross section: 4 / 6 / 10 mm²
PV-AZM-4/10
Type:
32.6027-410
Order No.
Individual parts
(ill. 2)
Removable stripping blades
Cable cross section: 1,5 / 2,5 / 4 / 6mm²
PV-M-AZM-156
Type:
32.6057-156
Order No.
Cable cross section: 4 / 6 / 10 mm²
PV-M-AZM-410
Type:
32.6057-410
Order No.

Replacing the blades

(ill. 3)
Unscrew the three hexagonal socket
screws (A) with the Allen key provid-
ed. Loosen the length gauge stop (B)
with a size 3 screwdriver.
PV-AZM-1.5/6
32.6029-156
PV-AZM-4/10
32.6027-410
PV-M-AZM-156
32.6057-156
PV-M-AZM-410
32.6057-410
3 / 8
