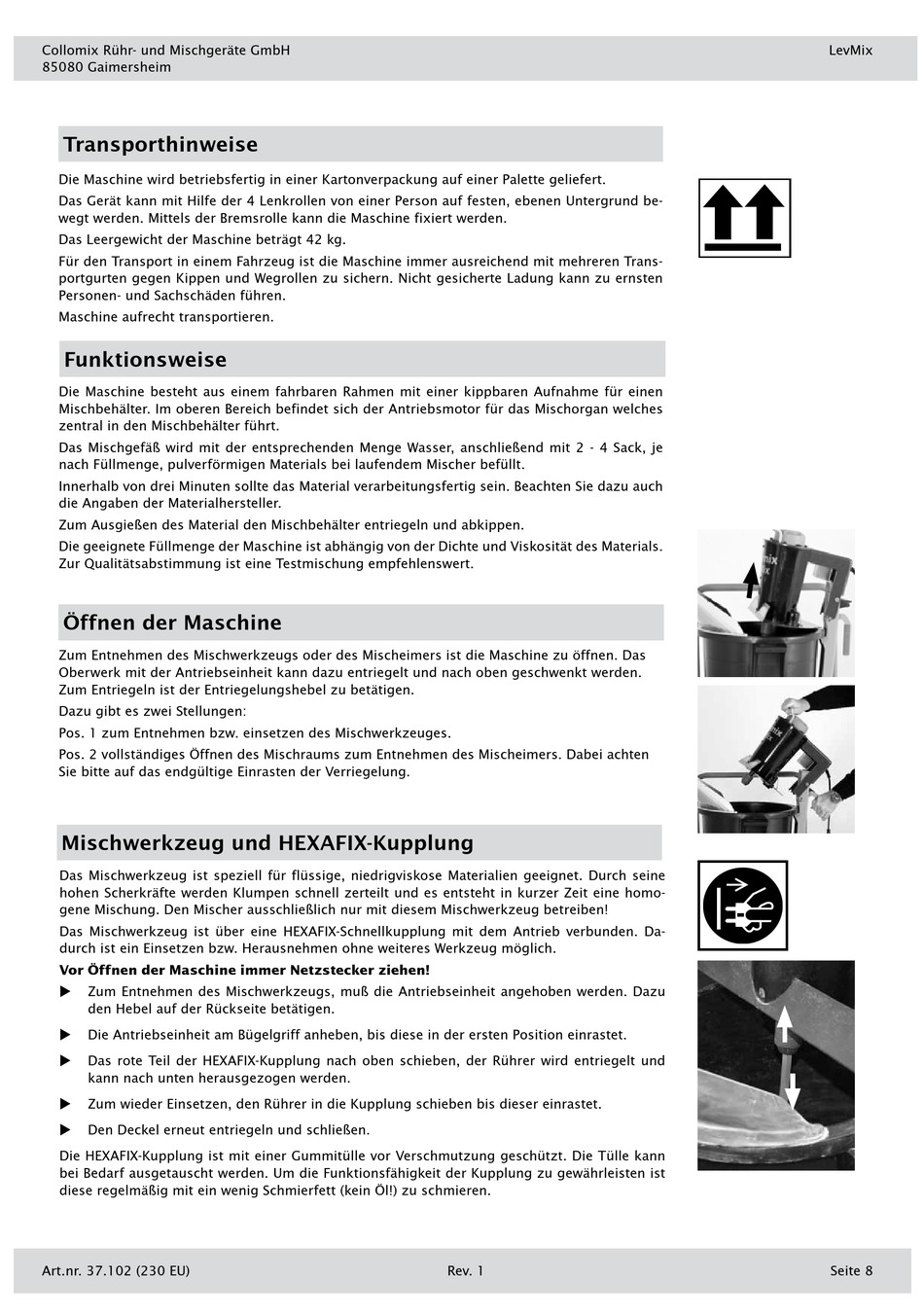

Transporthinweise
Die Maschine wird betriebsfertig in einer Kartonverpackung auf einer Palette geliefert.
Das Gerät kann mit Hilfe der 4 Lenkrollen von einer Person auf festen, ebenen Untergrund be-
wegt werden. Mittels der Bremsrolle kann die Maschine fixiert werden.
Das Leergewicht der Maschine beträgt 42 kg.
Für den Transport in einem Fahrzeug ist die Maschine immer ausreichend mit mehreren Trans-
portgurten gegen Kippen und Wegrollen zu sichern. Nicht gesicherte Ladung kann zu ernsten
Personen- und Sachschäden führen.
Maschine aufrecht transportieren.

Funktionsweise

Die Maschine besteht aus einem fahrbaren Rahmen mit einer kippbaren Aufnahme für einen
Mischbehälter. Im oberen Bereich befindet sich der Antriebsmotor für das Mischorgan welches
zentral in den Mischbehälter führt.
Das Mischgefäß wird mit der entsprechenden Menge Wasser, anschließend mit 2 - 4 Sack, je
nach Füllmenge, pulverförmigen Materials bei laufendem Mischer befüllt.
Innerhalb von drei Minuten sollte das Material verarbeitungsfertig sein. Beachten Sie dazu auch
die Angaben der Materialhersteller.
Zum Ausgießen des Material den Mischbehälter entriegeln und abkippen.
Die geeignete Füllmenge der Maschine ist abhängig von der Dichte und Viskosität des Materials.
Zur Qualitätsabstimmung ist eine Testmischung empfehlenswert.
Öffnen der Maschine
Zum Entnehmen des Mischwerkzeugs oder des Mischeimers ist die Maschine zu öffnen. Das
Oberwerk mit der Antriebseinheit kann dazu entriegelt und nach oben geschwenkt werden.
Zum Entriegeln ist der Entriegelungshebel zu betätigen.
Dazu gibt es zwei Stellungen:
Pos. 1 zum Entnehmen bzw. einsetzen des Mischwerkzeuges.
Pos. 2 vollständiges Öffnen des Mischraums zum Entnehmen des Mischeimers. Dabei achten
Sie bitte auf das endgültige Einrasten der Verriegelung.

Mischwerkzeug und HEXAFIX-Kupplung

Das Mischwerkzeug ist speziell für flüssige, niedrigviskose Materialien geeignet. Durch seine
hohen Scherkräfte werden Klumpen schnell zerteilt und es entsteht in kurzer Zeit eine homo-
gene Mischung. Den Mischer ausschließlich nur mit diesem Mischwerkzeug betreiben!
Das Mischwerkzeug ist über eine HEXAFIX-Schnellkupplung mit dem Antrieb verbunden. Da-
durch ist ein Einsetzen bzw. Herausnehmen ohne weiteres Werkzeug möglich.
Vor Öffnen der Maschine immer Netzstecker ziehen!
X
Zum Entnehmen des Mischwerkzeugs, muß die Antriebseinheit angehoben werden. Dazu
den Hebel auf der Rückseite betätigen.
X
Die Antriebseinheit am Bügelgriff anheben, bis diese in der ersten Position einrastet.
X
Das rote Teil der HEXAFIX-Kupplung nach oben schieben, der Rührer wird entriegelt und
kann nach unten herausgezogen werden.
X
Zum wieder Einsetzen, den Rührer in die Kupplung schieben bis dieser einrastet.
X
Den Deckel erneut entriegeln und schließen.
Die HEXAFIX-Kupplung ist mit einer Gummitülle vor Verschmutzung geschützt. Die Tülle kann
bei Bedarf ausgetauscht werden. Um die Funktionsfähigkeit der Kupplung zu gewährleisten ist
diese regelmäßig mit ein wenig Schmierfett (kein Öl!) zu schmieren.
