3. Intel H97 Serial ATA 6.0Gb/s Anschluss (7-pol. SATA6G_1~6)
Diese Anschlüsse verbinden Serial ATA 6.0 Gb/s-Festplattenlaufwerke über Serial ATA
6.0 Gb/s Signal Kabel.
Wenn Sie eine serielle ATA-Festplatte installiert haben, können Sie ein RAID 0, 1, 5,
und 10-Konfiguration mit dem Intel Rapid Storage Technologie über den integrierten
Intel Z97 Chipsatz, erstellen.
H97M-PLUS

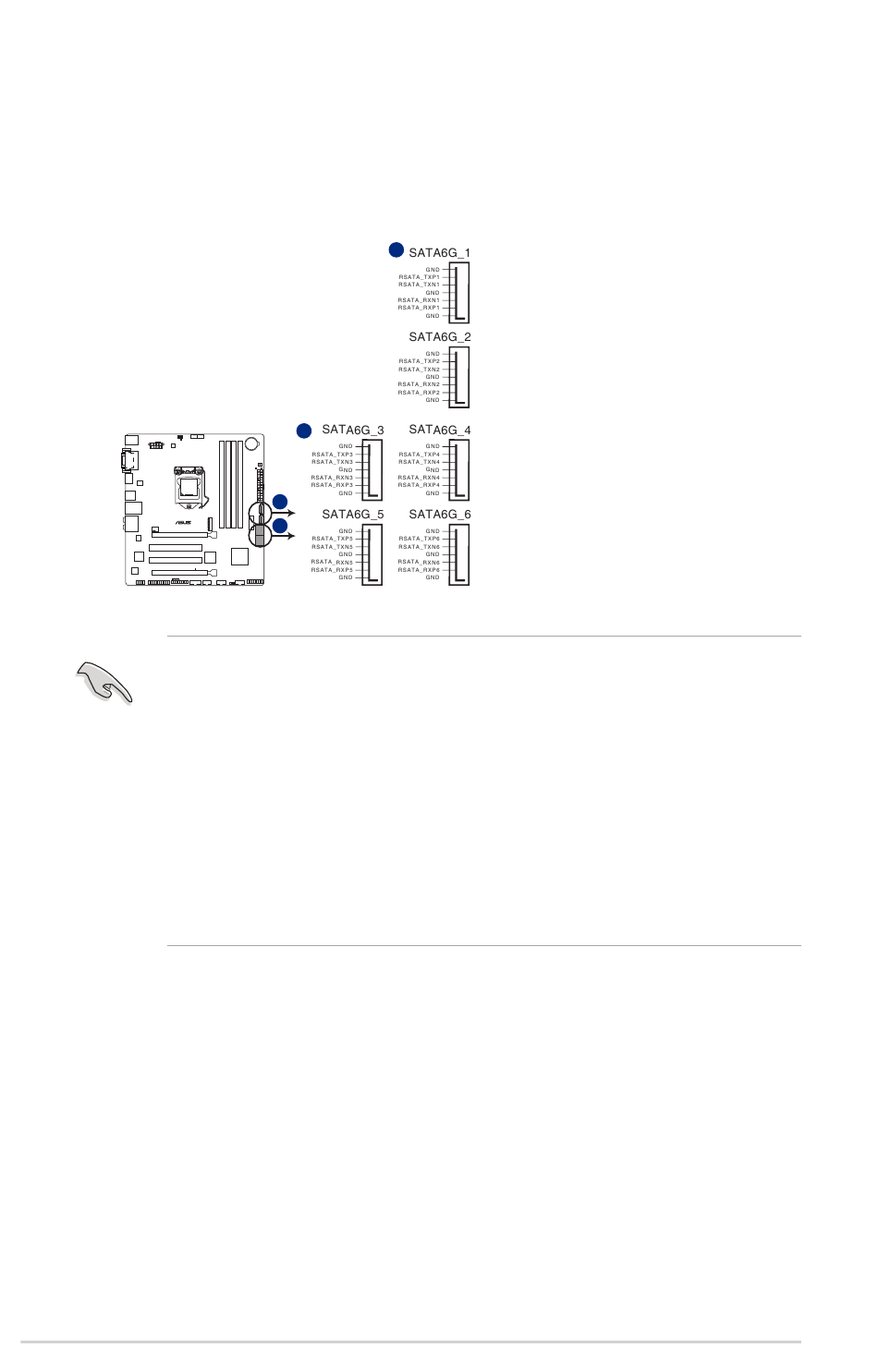

H97M-PLUS SATA 6.0Gb/s connectors
•
•
•
•
1-14
B
A
B
Diese Anschlüsse sind auf standardmäßig auf [AHCI] eingestellt. Wenn Sie
beabsichtigen, einen Seriallen ATA RAID-Set mit diesen Anschlüssen zu erstellen,
setzen Sie SATA Modus im BIOS auf [RAID Modus]. Siehe Abschnitt 2.6.3 PCH
Speicherkonfiguration für weitere Details.
Vor dem Erstellen eines RAID-Sets, beziehen Sie sich auf den zusätzlichen RAID-
Guide in dem Ordner Manual auf der Support DVD.
Wenn Sie Hot-Plug und NCQ, stellen Sie die SATA Mode Selection im BIOS auf
[AHCI].
M.2 Sockel 3 teilt eine Bandbreite mit SATA_5/6. Um sicherzustellen, dass das
M.2 PCIe-Gerät ordnungsgemäß funktioniert, sind die SATA-Anschlüsse 5 und 6
deaktiviert. Siehe Abschnitt 2.2.2 PCH Speicherkonfiguration in diesem Handbuch
für weitere Details.
A
