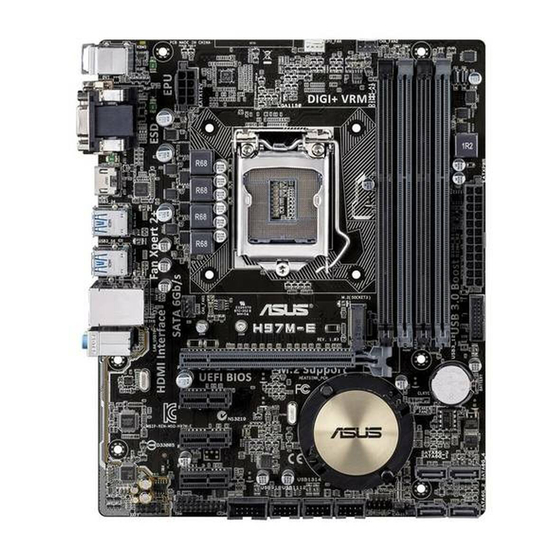

Asus H97M-E Handbuch

Asus H97M-E Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

H97M-E

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus H97M-E

Inhaltszusammenfassung für Asus H97M-E

  • Seite 1 H97M-E...
  • Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsinformationen ..................iv Über dieses Handbuch ....................iv Verpackungsinhalt ..................... vi H97M-E Spezifikationsübersicht ................vi Produkteinführung Bevor Sie beginnen ..................1-1 Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-3 Systemspeicher .................... 1-6 Erweiterungssteckplätze ................1-9 Jumpers....................... 1-10 Anschlüsse ....................1-11 Onboard LEDs ....................

  • Seite 4: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 5: Wo Finden Sie Weitere Information

    In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B.

  • Seite 6: Verpackungsinhalt

    * Aufgrund der Intel-Chipsatzbeschränkungen laufen DDR3 1600 MHz und höhere Speichermodule im XMP-Modus mit einer maximalen Übertragungsrate von DDR3 1600 MHz. ** Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List). Erweiterungs- 1 x PCI Express 3.0 / 2.0-x16-Steckplatz (bei x16 Modus) steckplätze...

  • Seite 7: Hochleistung

    Anschlüsse auf der Rückseite) Hochleistung einzigartige ASUS Funktionen ASUS 5X Protection - ASUS DIGI+ VRM - 4 Phase digital power design - Verbesserter DRAM-Überstromschutz und Kurzschluss- Schadensvermeidung - ASUS ESD Guards - verbesserter ESD Schutz - ASUS Hochwertige 5K Stunden Feststoffkondensatoren - 2,5-fach längere Lebensdauer mit ausgezeichneter Haltbarkeit...

  • Seite 8: Asus-Exklusive-Eigenschaften

    - Überwachen Sie Ihren PC-Status mit Smart-Geräten in Echtzeit UEFI BIOS EZ Modus - mit freundlicher grafischer Benutzeroberfläche - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design - ASUS DIMM - ASUS Q-Slot...
  • Seite 9 BIOS Funktionen 64 MB Flash-ROM, UEFI AMI BIOS, PnP, DMI v2.7, WfM 2.0, ACPI 5.0, SM BIOS 2.8, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, Meine Favoriten, Quick Note, Letztes Änderungsprotokoll, F12 PrintScreen-Funktion, F3 Shortcut-Funktion und ASUS DRAM SPD (Serial...

  • Seite 11: Produkteinführung

    Ausrichtung. Die Kante mit den externen Anschlüssen zeigt zur Rückseite des Gehäuses, wie in dem Bild angezeigt. 1.2.2 Schraubenlöcher Setzen Sie die sechs Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. Die Schrauben nicht zu fest anziehen! Sonst wird das Motherboard beschädigt. ASUS H97M-E...

  • Seite 12: Motherboard-Layout

    Platzieren Sie diese Seite in Richtung des Gehäuses H97M-E 1.2.3 Motherboard-Layout 19.8cm(7.8in) KBMS CHA_FAN2 CPU_FAN DIGI +VRM EATX12V HDMI 1442K USB3_34 USB3_56 CHA_FAN1 LAN_USB78 H97M-E AUDIO PCIEX16 Realtek 8111GR BATTERY PCIEX1_1 64Mb Super Intel ® BIOS PCIEX1_2 SATA6G_3 SATA6G_4 PCIEX1_3...

  • Seite 13: Central Processing Unit (Cpu)

    Central Processing Unit (CPU) Dieses Motherboard verfügt über einen oberflächenmontierten LGA1150 Sockel für die 4., die Neue 4. und 5. Generation Intel Core™ i7/Intel Core™ i5/ Intel Core™ i3, Pentium und Celeron Prozessoren. H97M-E H97M-E CPU socket LGA1150 ASUS H97M-E...

  • Seite 14: Installation Der Cpu

    Reparaturkosten nur übernehmen, wenn die Schäden durch die Lieferung entstanden sind. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1150 Sockel kommt.

  • Seite 15: Installieren Von Cpu-Kühlkörper Und Lüfter

    1.3.2 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. . Installieren von CPU-Kühlkörper und Lüfter ASUS H97M-E...

  • Seite 16: Systemspeicher

    Das Motherboard ist mit vier Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Die Abbildung zeigt die Position der DDR3 DIMM- Steckplätze: Kanal Sockel Kanal A DIMM_A1 und DIMM_A2 H97M-E Kanal B DIMM_B1 und DIMM_B2 H97M-E 240-pin DDR3 DIMM sockets Kapitel 1: Produkteinführung...
  • Seite 17 Speichermodule im XMP-Modus mit einer maximalen Übertragungsrate von DDR3 1600 MHz. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (4 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuste QVL. • ASUS H97M-E...

  • Seite 18: Installatieren Eines Dimms

    1.4.3 Installatieren eines DIMMs So installieren Sie eine DIMM Entfernen einer DIMM Kapitel 1: Produkteinführung...

  • Seite 19: Erweiterungssteckplätze

    Das Motherboard unterstützt PCI Express 2.0 x1-Netzwerkkarten, SCSI-Karten und andere Karten, die den PCI Express-Spezifikationen entsprechen. 1.5.4 PCI Express 3.0 / 2.0 x16 Steckplatz Dieses Motherboard verfügt über eine PCI Express 3.0/2.0 x16-Steckplatz, der PCI Express 3.0/2.0 x16 Grafikkarten unterstützt, welche die PCI-Express-Spezifikationen einhält. ASUS H97M-E...

  • Seite 20: Irq-Zuweisungen Für Dieses Motherboard

    H97M-E Normal Clear RTC (Default) H97M-E Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Bewegen Sie die Jumperkappe von den Pins 1-2 (Standardeinstellung) zu 2-3. Halten Sie die Kappe auf den Pins 2-3 für ca. 5-10 Sekunden, dann bewegen Sie die Kappe wieder auf die Pins 1-2.

  • Seite 21: Anschlüsse

    Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (Limette). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In der 4-Kanal, 6-Kanal und 8-Kanal-Konfigurationen, wird die Funktion dieses Anschluss zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). Dieser Anschluss verbindet ein Mikrofon. ASUS H97M-E 1-11...
  • Seite 22 Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. Audio 2.1, 4.1, 5.1, or 7.1-Kanal Konfiguration Kopfhörer Anschlüssen 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher (Rückseite) Limette Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher (Rückseite) Rosa (Rückseite)

  • Seite 23: Interne Anschlüsse

    Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse. • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Nur die 4-poligen CPU-Lüfter unterstützen die ASUS Fan Xpert 2+ Funktion. ASUS H97M-E 1-13...
  • Seite 24 SATA6G_4 SATA6G_1 SATA6G_2 H97M-E H97M-E SATA 6.0Gb/s connectors Wenn Sie Hot-Plug und NCQ, stellen Sie die SATA Mode Selection im BIOS auf [AHCI]. Gigitaler Audioanschluss Dieser Anschluss ist für einen zusätzlichen Sony/Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodulskabel mit diesem Anschluss und installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite...
  • Seite 25 IntA_P2_SSRX+ IntA_P1_SSTX- H97M-E IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ H97M-E USB3.0 Front panel connector • Dieses USB 3.0-Modul kann separat gekauft werden. • Sie können die ASUS USB 3.0-Box auf der Frontseite mit diesem Anschluss verbinden. ASUS H97M-E 1-15...
  • Seite 26 Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich aufEmpfohlene Netzleistungsrechner aufhttp://support.asus. com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. M.2 Steckplatz 3 Diese Buchse erlaubt ihnen ein M2 (NGFF) SSD-Modul zu installieren.
  • Seite 27 USB1314 H97M-E PIN 1 PIN 1 PIN 1 H97M-E USB2.0 connectors Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Dieses USB 2.2-Modul kann separat gekauft werden. TPM Anschluss (20-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Passwörter und Daten sicher speichert.
  • Seite 28 PWR_BTN PIN 1 H97M-E +HDD_LED- RESET H97M-E System panel connector • System Power LED (2-pol. +PWR_LED-) Dieser 2-polige Stecker ist für die System-Strom-LED. Verbinden Sie das Gehäuse- Strom-LED-Kabel mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet.

  • Seite 29: Onboard Leds

    Entfernen Sie diese nur, wenn Sie die Gehäuseeingriffsfunktion verwenden wollen. CHASSIS H97M-E PIN 1 H97M-E Chassis intrusion connector Onboard LEDs Standby Power LED Das Motherboard hat eine Standby-LED, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard- Komponenten entfernen oder installieren.

  • Seite 30: Software Support

    So starten Sie die DVD Legen Sie die Support-DVD in das optische Laufwerk. Wenn Autorun auf Ihrem Computer aktiviert ist, zeigt die DVD automatisch die Liste der einzigartigen Funktionen des ASUS Motherboards. Klicken Sie auf Treiber, Utilities, AHCI/RAID Treiber, Manuell, Kontakt und Angebote Tab, um ihre jeweiligen Menüs anzuzeigen.

  • Seite 31: Bios-Infos

    Verwaltung und Aktualisierung des BIOS Speichern Sie eine Kopie der ursprünglichen Motherboard BIOS-Datei auf einen USB- Flashlaufwerk für den Fall, dass Sie das alte BIOS später wiederherstellen müssen. Verwenden Sie das ASUS Update, um das ursprüngliche BIOS des Motherboards zu kopieren. 2.1.1...

  • Seite 32: Kapitel 2: Erste Schritte

    2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www. asus.com, um die neueste BIOS-Datei herunterzuladen.

  • Seite 33: Asus Bios Updater

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass...
  • Seite 34 ENTER to select boot device ESC to boot using defaults P2: ST3808110AS (76319MB) aigo miniking (250MB) UEFI: (FAT) ASUS DRW-2014L1T(4458MB) P1: ASUS DRW-2014L1T(4458MB) UEFI: (FAT) aigo miniking (250MB) Enter Setup Wenn die Bootnachricht erscheint, drücken Sie die Eingabetaste innerhalb von fünf (5) Sekunden, um FreeDOS-Eingabeaufforderung zu öffnen.
  • Seite 35 Aktualisierung des BIOS, um Systemstartfehler zu vermeiden. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Stabilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults im Exit-Menü. Siehe Kapitel 2 der Anleitung Ihres Motherboards für Details. ASUS H97M-E...

  • Seite 36: Bios-Setupprogramm

    • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. Besuchen Sie die ASUS-Webseite www.asus.com, um die neueste BIOS-Datei für • dieses Motherboard zu laden. •...

  • Seite 37: Erweiterter Modus

    Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um zum EZ Modus zu gelangen, drücken Sie <F7>. ASUS H97M-E...
  • Seite 38 Schnelleinstellungsleiste Konfigurationsfelder Hardware Information Menüleiste Rücktaste Allgemeine Hilfe Menüelemente Drop-down Liste Untermenüelement Zuletzt geändert Ruft dn EZ Einstellungen Modus auf Menüleiste Oben im Bildschirm gibt es eine Menüleiste mit folgenden Optionen: Zum Speichern häufig genutzter Systemeinstellungen und Favoriten Konfigurationen Main (Basis) Hier können Sie die Systemhaupeinstellungen ändern Ai Tweaker Hier können Sie die Einstellungen für die Übertaktung ändern...

  • Seite 39: Navigationstasten

    <Eingabetaste>, um eine Liste von Optionen anzeigen zu lassen. Letzte-Änderung-Schaltfläche Diese Schaltfläche zeigt die Elemente, die zuletzt geändert und im BIOS-Setup gespeichert wurden. Hardware-Verwaltung Auf der rechten Seite des Menüs-Bildschirms ist eine kurze Beschreibung der System- Hardware-Information. ASUS H97M-E...

  • Seite 40: Favoriten

    Favoriten Meine Favoriten ist Ihr persönlicher Bereich, zum einfachen Speichern Ihrer beliebtesten BIOS Elemente. Hinzufügen von Elementen zu Meine Favoriten So fügen Sie häufig verwendete BIOS-Elemente zu Meine Favoriten hinzu: Drücken Sie <F3> auf Ihrer Tastatur. Benutzen Sie die Pfeiltasten, um ein Element auszuwählen, das Sie hinzufügen möchten.

  • Seite 41: Main-Menü (Hauptmenü)

    Im Ai Tweaker-Menü können Sie die Übertaktungs-bezogenen Einstellungen konfigurieren. Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. ASUS H97M-E 2-11...
  • Seite 42 Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Kapitel 2: Erste Schritte 2-12...

  • Seite 43: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. ASUS H97M-E 2-13...

  • Seite 44: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Kapitel 2: Erste Schritte 2-14...

  • Seite 45: Boot Menü

    Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Boot Menü Die Elemente im Boot-Menü gestatten Ihnen, die Systemstartoptionen zu ändern. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS H97M-E 2-15...

  • Seite 46: Tools-Menü

    Tools-Menü Die Elemente im Tools-Menü gestatten Ihnen, die Einstellungen für besondere Funktionen zu verändern. Wählen Sie ein Element aus und drücken dann die <Eingabetaste>, um das Untermenü anzeigen zu lassen. 2.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen.
