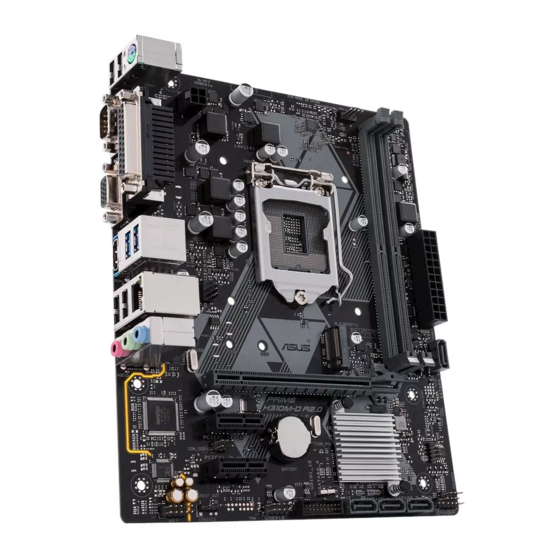

- Seite 1 PRIME H310M-D...
- Seite 2 Form reproduziert, übertragen, transkribiert, in Wiederaufrufsystemen gespeichert oder in jegliche Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................iv Über dieses Handbuch ................iv Verpackungsinhalt ..................vi PRIME H310M-D Spezifikationsübersicht ..........vi Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 Central Processing Unit (CPU) ..............1-7 Systemspeicher ..................1-8 Installation mit der M.2 Befestigungshilfe ........... 1-10 Kapitel 2: BIOS-Infos BIOS-Setup-Programm ................ -
Seite 4: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 5: Wo Finden Sie Weitere Informationen
In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software- Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwareprodukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 6: Verpackungsinhalt
Generation. 6-Kern oder höheren Prozessoren; DDR4 2400 MHz und höhere Speichermodule laufen bei maximal 2400 MHz auf Intel 8. Generation. 4-Kern Prozessoren. ® *** Schauen Sie unter www.asus.com für die Liste qualifizierter Händler von Speichermodulen. Erweiterungs- 1 x PCI Express 3.0/2.0 x16 Steckplatz (bei x16 Modus) steckplätze... - Seite 7 * Wählen Sie das Gehäuse mit HD-Audiomodul an der Frontblende, um eine 8-Kanal- Audioausgabe zu unterstützen. ASUS 5X PROTECTION III - ASUS SafeSlot Core - Verstärkter PCIe-Steckplatz verhindert Beschädigungen - ASUS LANGuard - schützt das LAN vor Überspannung, Blitzschlägen und Entladungen statischer Elektrizität - ASUS-Überspannungsschutz - Weltklasse entworfener Schutz des Netzspannungskreises - ASUS Edelstahl-Rückseite E/A - 3x höhere Korrosionsbeständigkeit für eine längere...
- Seite 8 1 x CMOS-löschen-Jumper (2-polig) 128 Mb Flash ROM, UEFI AMI BIOS, PnP, SM BIOS 3.1, ACPI 6.1, BIOS Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan Kontrolle, Funktionen F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen und ASUS DRAM...
-
Seite 9: Kapitel 1: Produkteinführung
2260 2242 AUDIO Realtek PRIME H310M-D 8111H SATA6G_1 PCIEX16_1 ASM1480 Super PCIEX1_1 BATTERY Intel ® 128Mb H310 BIOS PCIEX1_2 887-VD2 SPDIF_OUT USB914 USB78 U31G1_12 SATA6G_4 SATA6G_3 SATA6G_2 SPEAKER AAFP CLRTC F_PANEL Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Nichtbeachtung kann zu Verletzungen und Schäden an den Motherboard-Komponenten führen. Scannen Sie den QR-Code, um detaillierte Definitionen der Pins zu erhalten. ASUS PRIME H310M-D... - Seite 10 • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. Dieser Netzteiltyp verfügt über 24-polige und 4-polige Stromstecker. • Vergessen Sie nicht, den 4-pin ATX +12V Stromstecker anzuschließen. Ansonsten kann das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräten verwenden oder wenn Sie weitere Geräte installieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht. • Wenn Sie sich über die Mindeststromanforderungen für Ihr System nicht sicher sind, beziehen Sie sich auf Empfohlene Netzleistungsrechner auf http://support. asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage = en-us. CPU- und Gehäuselüfteranschlüsse (4-polig CPU_FAN, 4-polig CHA_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! Der CPU_FAN-Anschluss unterstützt einen CPU-Lüfter mit maximal 0,5 A (6 W) Leistung. Intel LGA1151 CPU Sockel ® Installieren Sie die Intel LGA1151 CPU in dem aufgelöteten LGA1151 Sockel. ® Dieser wurde speziell für die 8. Generation Intel Core™ i7 / i5 / i3, Pentium...
- Seite 11 Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschluss (20-1-polig U31G1_12) Verbinden Sie ein USB 3.1 (Gen1) Modul mit diesem Anschluss, um zusätzliche USB 3.1 (Gen1) Front- oder Rückseitenanschlüsse zu erhalten. Dieser Anschluss entspricht den USB 3.1 (Gen1) Spezifikationen und erreicht schnellere Datenübertragungsgeschwindigkeiten bis zu 5 Gb/s, schnellere Ladezeiten für aufladbare USB-Geräte, optimierte Energieeffizienz und Abwärtskompatibilität mit USB 2.0. USB 2.0 Anschlüsse (10-1-polig USB78, USB914) Verbinden Sie das USB-Modulkabel mit einem dieser Anschlüsse, und installieren Sie das Modul in einer Steckplatzaussparung an der Rückseite des Systemgehäuses. Diese USB-Anschlüsse erfüllen die USB 2.0 Spezifikationen und unterstützen Übertragungsgeschwindigkeiten bis zu 480 Mb/s. ASUS PRIME H310M-D...
- Seite 12 Digitaler Audioanschluss (4-1-polig SPDIF_OUT) Dieser Anschluss ist für einen zusätzlichen Sony/ Philips Digital Interface (S/PDIF) Anschluss. Verbinden Sie das S/PDIF-Ausgangsmodul-Kabel mit diesem Anschluss und installieren Sie dann das Modul in einer PIN 1 Steckplatzaussparung an der Rückseite des Gehäuses. SPDIF_OUT Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein, am Gehäuse befestigtes, Frontblenden Audio E/A- Modul, das HD Audio Audiostandard unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A-Modul-Kabels mit diesem Anschluss. • Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. • Wenn Sie ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss verbinden möchten, stellen Sie den Front Panel Type (Frontblendentyp) im BIOS-Setup auf [HD Audio]. Dieser Anschluss ist standardmäßig auf [HD Audio (HD-Audio)] eingestellt. PCI Express 2.0 x1 Steckplatz Dieses Motherboard besitzt zwei PCI Express 2.0 x1 Steckplätze, die PCI Express x1 Netzwerkkarten, SCSI-Karten und andere Karten unterstützen, die den PCI Express-Spezifikationen entsprechen. PCI Express 3.0/2.0 x16 Steckplatz Dieses Motherboard unterstützt eine PCI Express 3.0/2.0 x16-Grafikkarte, die den PCI Express-Spezifikationen entspricht.
- Seite 13 Aktivitäts-/Verbindungs-LED Geschwindigkeits-LED Geschwindigkeits- Verbindungs- Status Beschreibung Status Beschreibung Nicht verbunden 10 Mb/s Verbindung Orange Verbunden ORANGE 100 Mb/s Verbindung Orange Datenaktivität GRÜN 1 Gb/s Verbindung (Blinkend) Orange Bereit, um aus LAN-Anschluss (blinkend dann dem S5-Modus dauerhaft) aufzuwachen Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player oder andere Audioquellen. Line-Out-Anschluss (hellgrün). Dieser Anschluss verbindet Kopfhörer oder Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen wird die Funktion dieses Anschlusses zum Front-Lautsprecherausgang. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in 2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration. ASUS PRIME H310M-D...
-
Seite 14: Audio 2.1-, 4.1-, 5.1- Oder 7.1-Kanalkonfiguration
Audio 2.1-, 4.1-, 5.1- oder 7.1-Kanalkonfiguration Kopfhörer Anschluss 4.1-Kanal 5.1-Kanal 7.1-Kanal 2.1-Kanal Hellblau (Rückseite) Line In Rücklautsprecher Rücklautsprecher Rücklautsprecher Hellgrün (Rückseite) Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa (Rückseite) Mic In Mic In Bass/Mitte Bass/Mitte Hellgrün (Frontseite) Seitenlautsprecher Um einen 7.1-Kanal Audio-Ausgang zu konfigurieren: Verwenden Sie ein Gehäuse mit dem HD-Audio-Module an der Frontseite, um einen 7-Kanal Audio-Ausgang zu unterstützen. USB 3.1 (Gen1) (bis zu 5 Gb/s) Anschlüsse. Diese 9-poligen Universal Serial Bus (USB)-Anschlüsse sind für USB 3.1 (Gen1) Geräte. -
Seite 15: Central Processing Unit (Cpu)
Central Processing Unit (CPU) Dieses Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 8. Generation Intel Core™ i7- / Intel Core™ i5- / Intel Core™ i3-, ® ® ® Pentium - und Celeron -Prozessoren ausgestattet. ® ® Ziehen Sie alle Netzkabel, bevor Sie die CPU installieren. • Stellen Sie sicher, dass Sie nur die richtige CPU im LGA1151 Sockel installieren. Installieren Sie KEINESFALLS eine für LGA1150, LGA1155 und LGA1156 Sockel entworfene CPU auf dem LGA1151 Sockel. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS PRIME H310M-D... -
Seite 16: Systemspeicher
DIMM_B1* • Sie können verschiedene Speichergrößen in Kanal A und B installieren. Das System plant die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration. Der überschüssige Speicher des größeren Kanals wird dann für den Single-Channel- Betrieb eingeplant. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datumscode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • DDR4 2666 MHz und höhere Speichermodule laufen bei maximal 2666 MHz auf Intel 8. Generation 6-Kern oder höheren Prozessoren; DDR4 2400 MHz und höhere ® Speichermodule laufen bei maximal 2400 MHz auf Intel 8. Generation 4-Kern ® Prozessoren. • Ein Speichermodul mit einer Speicherfrequenz über 2133 MHz und sein entsprechendes Timing oder das geladene XMP-Profil entsprechen nicht dem JEDEC-Speicherstandard. Die Stabilität und die Kompatibilität dieser Speichermodule sind abhängig von der CPU-Funktion und anderen installierten Geräten. • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen, bei der Nutzung unter voller Systemlast (2 DIMMs), ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie auf www.asus.com für die neuesten Speicher QVL (Qualified Vendors List (Liste qualifizierter Anbieter)). Kapitel 1: Produkteinführung... -
Seite 17: Empfohlene Speicherkonfiguration
Empfohlene Speicherkonfiguration DIMM_B1* DIMM_A1* DIMM_A1* Installieren eines DIMMs Entfernen eines DIMMs ASUS PRIME H310M-D... -
Seite 18: Installation Mit Der M.2 Befestigungshilfe
Installation mit der M.2 Befestigungshilfe Die M.2 Befestigungshilfe wurde dazu konzipiert, Ihre M.2 SSD Karte schnell und einfach auf Ihrem Motherboard anzubringen und zu fixieren, ohne extra Werkzeuge zu benötigen. So installieren Sie die M.2 SSD Karte mithilfe der M.2 Befestigungshilfe: Finden Sie das M.2 Befestigungsloch auf Ihrem Motherboard und stecken Sie die M.2 Befestigungshilfe in das Loch, bis sie fest sitzt. Stecken Sie die M.2 SSD Karte in den M.2 Steckplatz. Richten Sie die am Ende der M.2 SSD Karte befindliche Kerbe an der Mittelachse der M.2 Befestigungshilfe aus. Stecken Sie das an der M.2 Befestigungshilfe befindliche Stiftchen fest in die an selbiger befindliche Öffnung. 1-10 Kapitel 1: Produkteinführung... - Seite 19 So deinstallieren Sie die M.2 SSD Karte: Ziehen Sie den an der M.2 Befestigungshilfe befindlichen Ring nach oben, bis er von der Öffnung getrennt ist. Entfernen Sie die M.2 SSD Karte aus dem M.2 Steckplatz. 1-11 ASUS PRIME H310M-D...
-
Seite 20: Kapitel 2: Bios-Infos
• Scannen Sie den QR-Code, um die BIOS Aktualisierungsanleitung anzuzeigen. • Bevor Sie ASUS CrashFree BIOS 3 benutzen, benennen Sie die BIOS-Datei auf dem Wechseldatenträger in PH310MD.CAP um. BIOS-Setup-Programm Verwenden Sie das BIOS-Setup-Programm, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. -
Seite 21: Ez Modus
EZ Modus Standardmäßig wird beim Aufrufen des BIOS-Setup-Programms das EZ-Modus-Fenster geladen. EZ Mode bietet Ihnen einen Überblick über die Grundsysteminfos und ermöglicht die Auswahl der Sprache, Systembetriebsmodus und Bootpriorität der Geräte. Um zum erweiterten Modus zu gelangen, klicken Sie auf Advanced Mode(F7), oder drücken Sie <F7>. Das Standardfenster beim Aufrufen des BIOS-Setup-Programms kann geändert werden. -
Seite 22: Erweiterter Modus
Zum Aufrufen des EZ Modus klicken Sie EzMode(F7) oder drücken Sie <F7>. Q-Fan Control Menüleiste MyFavorite Bildlaufleiste Sprache Suchen Untermenü- Allgemeine Hilfe Hot Keys Popup-Fenster Durchsucht Elemente Geht zurück zu EZ Mode häufig gestellte Konfigurationsfelder Menüelemente Fragen Zuletzt geänderte Einstellungen Zeigt die CPU-Temperatur, CPU- und Speicherspannungsausgang ASUS PRIME H310M-D... -
Seite 23: Exit-Menü
In Häufig gestellte Fragen suchen Bewegen Sie Ihre Maus zur Anzeige eines QR-Codes über diese Schaltfläche. Rufen Sie die Webseite mit häufig gestellten Fragen zum ASUS-BIOS auf, indem Sie diesen QR-Code mit Ihrem Mobilgerät scannen. Alternativ können Sie den folgenden QR-Code scannen:. -
Seite 24: Anhang
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS PRIME H310M-D... -
Seite 25: Entsprechenserklärung Von Innovation, Science And Economic Development Canada (Ised)
Entsprechenserklärung von Innovation, Science and Economic Development Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 26: Asus Recycling/Rücknahmeservices
REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/ REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische... - Seite 27 El texto completo de la Čeština Společnost ASUSTeK Computer Inc. tímto prohlašuje, že toto declaración de la UE de conformidad está disponible en: www.asus. zařízení splňuje základní požadavky a další příslušná ustanovení com/support souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici Svenska ASUSTeK Computer Inc.
-
Seite 28: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://support.asus.com... - Seite 29 FCC COMPLIANCE INFROMATION Per FCC Part 2 Section 2.1077 Asus Computer International Responsible Party: 800 Corporate Way, Fremont CA 94539. Address: Phone/Fax No: (510)739-3777/(510)608-4555 hereby declares that the product Product Name : Motherboard PRIME H310M-D Model Number : compliance statement: This device complies with part 15 of the FCC Rules.
