Drehdimmer (R, L, LED)
Drehdimmer (R, L, LED)
Best.-Nr. : 2873
Bedienungs- und
Montageanleitung
1 Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Brandgefahr. Bei Betrieb mit induktiven Trafos jeden Trafo entsprechend den
Herstellerangaben primärseitig absichern. Nur Sicherheitstransformatoren nach
EN 61558-2-6 (VDE 0570 Teil 2-6) verwenden.
Keine LED- oder Kompaktleuchtstofflampen anschließen, die nicht ausdrücklich zum
Dimmen geeignet sind. Gerät kann beschädigt werden.
Keine Leuchten mit integriertem Dimmer anschließen. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

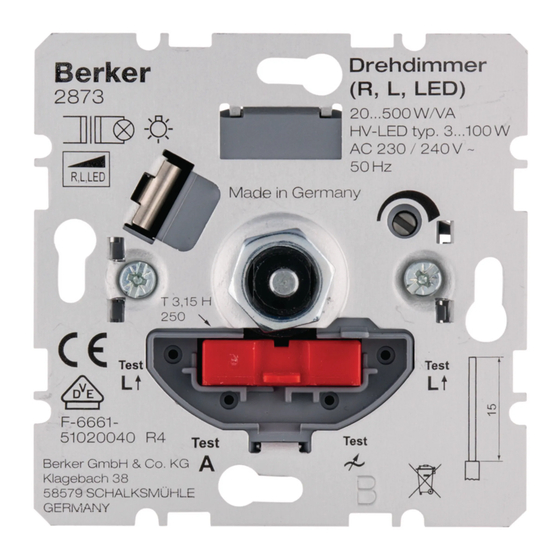

2 Geräteaufbau
(1) Dimmer
(2) Rahmen
(3) Zentralplatte
(4) Einstellknopf
(5) Sicherungshalter
(6) Messpunkte zur Spannungsprüfung
(7) Lösehebel für Steckklemme
(8) Einsteller Minimalhelligkeit
82534531
Bild 1: Geräteaufbau
Seite 1/6
24.11.2016
Werbung
Verwandte Anleitungen für Berker 2873
Inhaltszusammenfassung für Berker 2873
- Seite 1 Drehdimmer (R, L, LED) Drehdimmer (R, L, LED) Best.-Nr. : 2873 Bedienungs- und Montageanleitung 1 Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder...
- Seite 2 Drehdimmer (R, L, LED) 3 Funktion Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren induktiven Trafos für Halogen- oder LED-Lampen, dimmbare HV-LED- oder Kompaktleuchtstofflampen. Montage in Gerätedose nach DIN 49073. i Kein Mischlastbetrieb von HV-LED- und Kompaktleuchtstofflampen. Alle anderen spezifizierten Lastarten können im Mischlastbetrieb genutzt werden.
- Seite 3 Drehdimmer (R, L, LED) Dimmer anschließen und montieren Bild 2: Anschlussplan Bild 3: Wechselschaltung Anschlussleitungen ca. 15 mm abisolieren. Dimmer (1) gemäß Anschlussplan anschließen (Bild 2). Alternativ mit Wechselschalter (10) installieren (Bild 3). i Keine Wechselschaltung mit zwei Dimmern möglich. i HV-LED- und Kompaktleuchtstofflampen: Nur Lampen eines Herstellers und gleichen Typs anschließen.
- Seite 4 Drehdimmer (R, L, LED) i Anschlussleitung aus Steckklemme lösen (7). Dimmer in Gerätedose montieren, Anschlussklemmen müssen unten liegen. Rahmen und Zentralplatte montieren. Einstellknopf aufstecken. 5.2 Inbetriebnahme Minimalhelligkeit einstellen Die Minimalhelligkeit kann bei Bedarf durch eine Elektrofachkraft eingestellt werden. GEFAHR! Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen.
- Seite 5 Drehdimmer (R, L, LED) Bild 4: Lastkurve Mischlasten i Mischlastbetrieb von LED-Lampen oder Kompaktleuchtstofflampen mit anderen zulässigen Lastarten möglich. Lastkurve (Bild 4) beachten. Leistungsreduzierung bei Aufputzmontage 20 ... 450 W/VA pro 5 °C Überschreitung von 25 °C -10 % bei Einbau in Holz- oder Trockenbauwand -15 % bei Einbau in Mehrfachkombinationen -20 %...
- Seite 6 Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden. Berker GmbH & Co. KG Klagebach 38 58579 Schalksmühle/Germany Telefon + 49 (0) 2355/905-0 Telefax + 49 (0) 2355/905-111 www.berker.de...
