Ihr Headset
•
•
•
•
•

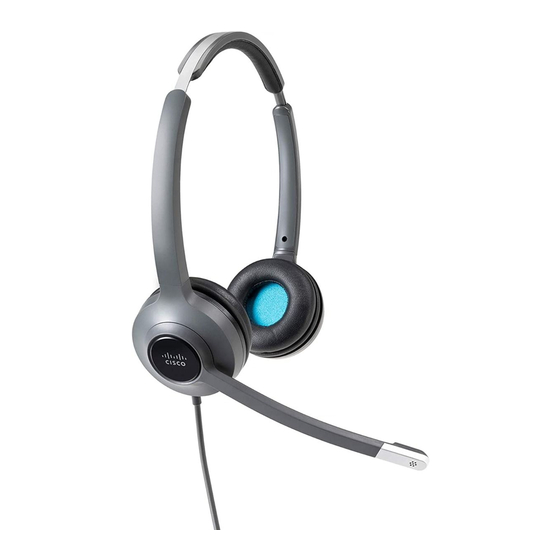

Cisco-Headset 520 Serie
Die Cisco-Headsets 521 und 522 sind zwei kabelgebundene Headsets, die für die Verwendung mit Cisco
IP-Telefonen und Geräten entwickelt wurden. Das Cisco-Headset 521 ist mit einem einzelnen Ohrhörer für
einen erweiterten Tragekomfort ausgestattet, während das Cisco Headset 522 mit zwei Ohrhörern zur
Verwendung an einem lauten Arbeitsplatz ausgestattet ist.
Beide Headsets besitzen einen 3,5-mm-Anschluss zur Verwendung bei PCs und Mobilgeräten. Beim
3,5-mm-Anschluss funktioniert das Headset wie andere Headsets, die sich in Audio-Anschlüssen einstecken
lassen.
Die Headsets werden zusätzlich mit einem Inline-USB-Controller geliefert, der einen einfachen Zugriff auf
Anrufsteuerungs-Funktionen bietet, einschließlich Anrufannahme, Anruf beenden, Anruf ablehnen, Halten
und Fortsetzen, Stummschalten und Lautstärkeregelung. Der Inline-Controller ist auch mit einem
USB-C-Anschluss verfügbar.
Headset-Firmware-Version 2.3(1) oder höher ermöglicht Ihnen die Verwendung der Anrufsteuerung über
Cisco-Headsets der 520-Serie, wenn Sie zwischen Softclients wechseln. Sie können beispielsweise einen
Anruf in der Webex-App (Version 41.8 oder höher) stummschalten und über die Jabber-Benutzeroberfläche
einen eingehenden Cisco Jabber Call (Version 14.1 oder höher) annehmen. Nach Abschluss des Jabber Call
können Sie den Webex-Anruf fortsetzen und die Anrufsteuerung über das Headset verwalten.
Weitere Informationen zur Multi-App-Steuerung finden Sie unter Cisco-Headset-Multi-App-Funktion.
Ausführliche Informationen zur Kompatibilität mit anderen Cisco-Geräten und Anruf-Clients finden Sie im
Kompatibilitätsleitfaden für
Ihre Controller-Tasten werden für die grundlegenden Anruffunktionen verwendet.
Cisco-Headset 520 Serie, auf Seite 1
Cisco-Headset 530 Serie, auf Seite 2
Cisco-Headset 560-Serie, auf Seite 5
Neue und geänderte Informationen, auf Seite 17
Zugehöriges Dokumentationsmaterial, auf Seite 19
Cisco-Headset.
Ihr Headset
1
Werbung
Verwandte Anleitungen für Cisco 520 Serie
Inhaltszusammenfassung für Cisco 520 Serie
- Seite 1 Zugehöriges Dokumentationsmaterial, auf Seite 19 Cisco-Headset 520 Serie Die Cisco-Headsets 521 und 522 sind zwei kabelgebundene Headsets, die für die Verwendung mit Cisco IP-Telefonen und Geräten entwickelt wurden. Das Cisco-Headset 521 ist mit einem einzelnen Ohrhörer für einen erweiterten Tragekomfort ausgestattet, während das Cisco Headset 522 mit zwei Ohrhörern zur Verwendung an einem lauten Arbeitsplatz ausgestattet ist.
- Seite 2 Anruf anzunehmen. Cisco-Headset 530 Serie Die Cisco-Headsets 531 und 532 sind zwei kabelgebundene Headsets, die für die Verwendung mit Cisco IP-Telefonen und anderen Anrufgeräten entwickelt wurden. Das Cisco-Headset 531 verfügt über ein einzelnes Ohrstück und eignet sich für komfortables längeres Tragen. Das Cisco-Headset 532 verfügt über zwei Ohrstücke und ist für den Einsatz an einem lauten Arbeitsplatz geeignet.
- Seite 3 USB-Controller-Kabel verwenden, um Ihr Headset von einem Gerät zu einem anderen zu wechseln. Der Inline-Controller ist auch mit einem USB-C-Anschluss verfügbar. Mit dem Y-Trainer-Kabel der Cisco Headset 530-Serie können Sie ein zweites Headset mit dem Cisco-Headset 530 Serie verbinden. Weitere Informationen finden Sie unter...
- Seite 4 • Drücken und gedrückt halten, um einen Anruf zu beenden. Das Cisco-Headset 530 Serie Y-Trainer-Kabel verbinden und verwenden Mit dem Y-Trainer-Kabel können Sie ein zweites Headset mit dem Cisco-Headset 530 Serie verbinden. Mit dem Y-Trainer-Kabel kann ein Trainer den Anruf eines Auszubildenden anhören und diesem bei Bedarf beitreten.
- Seite 5 Mit dieser Funktion hält der Headset-Akku länger. Ihre Cisco-Headset 560-Serie wurde so konzipiert, dass eine Ladung über einen Zeitraum von bis zu zehn Stunden fortlaufenden Betriebs hält. Setzen Sie das Headset bei niedrigem Akku in die Basiseinheit. Es dauert drei Stunden, bis ein Akku vollständig aufgeladen ist.
- Seite 6 Ihr Headset Cisco-Headset 560-Serie Abbildung 3: Cisco Headset 561 und 562 Headset Tasten Ihr Headset...
- Seite 7 Ihr Headset Cisco-Headset 560-Serie In der folgenden Tabelle werden die Headset-Tasten von Cisco-Headset 561 und 562 erläutert. Tabelle 3: Cisco Headset 561 und 562 Headset Tasten Nummer Schaltfläche Name Beschreibung Ein-/Aus- und Mit Ein/Aus das Headset aktivieren und deaktivieren. Anruf-Taste Halten Sie die Taste 4 Sekunden lang gedrückt, um das Headset aus-...
- Seite 8 Basis nehmen und wieder zurückstellen. Die Standardbasis wird mit den folgenden Anschlusskabeln geliefert: • USB-zu-USB-Kabel: für Geräte mit USB-Konnektivität • USB-Y-Kabel: für Cisco IP-Telefone ohne USB-Port • USB-A-zu-USB-C-Kabel: separat für PC- oder Mac-Geräte verfügbar Abbildung 4: Standard-Basis-LEDs In der folgenden Tabelle wird die Standardbasis beschrieben.
- Seite 9 Ihr Headset Cisco Headset 561 und 562 mit Multibasis Nummer Name Beschreibung Anrufstatus-LED Macht Sie auf den Anrufstatus aufmerksam: • Eingehender Anruf – Blinkt grün • Aktiver Anruf – Leuchtet grün • Anruf stummgeschaltet – Leuchtet rot Cisco Headset 561 und 562 mit Multibasis Über die Multibasis können bis zu drei Anrufquellen angebunden werden, per Bluetooth, USB-Anschluss...
- Seite 10 Auch wenn Sie mit einer Quelle verbunden sind, leuchtet die LED möglicherweise nicht. Die Quell-LED leuchtet nur, wenn die Quelle ausgewählt wurde oder einen aktiven Anruf aufweist. Sie können beispielsweise korrekt mit einem Cisco IP-Telefon, Ihrem PC und Ihrem Mobiltelefon über Bluetooth verbunden sein. Jedoch Ihr Headset...
- Seite 11 Ihr Headset Cisco Headset 561 und 562 mit Multibasis leuchtet die jeweilige Quell-LED nur, wenn sie ausgewählt ist bzw. einen aktiven oder einen eingehenden Anruf aufweist. Drücken Sie die Taste "Quelle", um zu überprüfen, ob eine Quelle ordnungsgemäß verbunden ist. Die Quell-LED blinkt dreimal, wenn keine Verbindung besteht.
- Seite 12 Seite 12 Multibasis mit Bluetooth-Gerät verbinden Cisco-Headsets der 560-Serie mit Multibasis können eine Verbindung mit Bluetooth-Geräten wie Mobiltelefonen und Tablets herstellen. Die Headset-Basis wird auf Ihrem Anrufgerät als Cisco Headset gefolgt von den letzten drei Ziffern Ihrer Headset-Seriennummer angezeigt. Hinweis Sie finden die Seriennummer Ihres Headsets unten rechts auf der Unterseite Ihrer Basis.
- Seite 13 Arbeitsspeicher zu löschen. Cisco-Headset 560 Serie Konferenzen Wenn der Administrator die Headset-Konferenz aktiviert hat, können Sie bis zu drei Cisco-Headset 560 Serie-Gast-Headsets mit der Standardbasis oder der Multibasis koppeln. Mit dieser Funktion können sich Personen, die sich in Ihrer Nähe befinden, mithilfe einer einzigen Basiseinheit miteinander und mit demselben Anruf verbinden.
- Seite 14 Ihr Headset Cisco-Headset 560 Serie Konferenzen Abbildung 6: Multibasis-Konferenz-LEDs Tabelle 7: Konferenz-LEDs Nummer Headset Primäres Headset Gast-Headset 1 Gast-Headset 2 Gast-Headset 3 In der folgenden Tabelle wird das LED-Verhalten beschrieben, wenn sich eine Basis im Konferenzmodus befindet. Tabelle 8: Konferenz-LED-Status...
- Seite 15 Ihr Headset Gast-Headset koppeln Gast-Headsets verwenden im Konferenzmodus ihre eigenen Tuning-Einstellungen. Benutzer können die Lautstärke in ihren Headsets stummschalten und anpassen, ohne die Einstellungen für andere gekoppelte Headsets zu ändern. Gast-Headset koppeln Sie können bis zu drei Gast-Headsets mit einer Basiseinheit koppeln. Gast-Headsets behalten alle Tuning- oder Lautstärkeeinstellungen bei.
- Seite 16 Ihr Headset Gast-Headset entkoppeln Schritt 2 Drücken Sie Anruf auf dem primären Headset, damit das Gast-Headset beitreten kann. Schritt 3 Drücken Sie Stummschalten des Gast-Headsets, um der Konversation beizutreten. Gast-Headset entkoppeln Sie können Gast-Headsets von der primären Basiseinheit entkoppeln. Prozedur Führen Sie eine der folgenden Aktionen aus.
- Seite 17 Das alte primäre Headset gibt einen Signalton aus, wenn es von der Basiseinheit entkoppelt wird. Neue und geänderte Informationen Neue Informationen zur Firmware-Version 2.3(1) Tabelle 9: Überarbeitungen des Benutzerhandbuchs für die Cisco-Headset 500-Serie für Firmware-Version 2.3(1) Funktion Aktualisierter Abschnitt Multi-App-Anrufsteuerung der Headsets der Cisco 520- und...
- Seite 18 Ihr Cisco-Headset auf die neueste Version aktualisieren Webex Erweiterungen des Cisco-Headsets-Webtools Headset im Cisco Accessory Hub aktualisieren Neue Informationen zur Firmware-Version 2.1(1) Tabelle 11: Überarbeitungen des Benutzerhandbuchs für die Cisco-Headset 500-Serie für Firmware-Version 2.1(1) Funktion Aktualisierter Abschnitt Um den Akku zu schonen, schaltet sich das Cisco Headset Cisco-Headset 560-Serie 560-Serie nach 20 Minuten aus, sofern es nicht gekoppelt ist.
- Seite 19 Y-Trainer-Kabel für die Cisco-Headset 530-Serie Das Cisco-Headset 530 Serie Y-Trainer-Kabel verbinden und verwenden, auf Seite 4 Neue Informationen zur Firmware-Version 1.5(1) Tabelle 13: Überarbeitungen des Benutzerhandbuchs für die Cisco Headset 500-Serie für Firmware-Version 1.5(1) Funktion Aktualisierter Abschnitt Headset-Konferenzen Cisco-Headset 560 Serie Konferenzen, auf Seite 13...
- Seite 20 Dokumentation Cisco IP Phone der Serie 7800 Auf der Seite mit Produkt-Support für die Cisco IP Phone 7800 Series finden Sie Dokumentation für Ihre Sprache, Ihr Telefonmodell und Ihr Anrufsteuerungssystem. Dokumentation Multiplattform-Telefone der Cisco IP-Telefon 7800-Serie Lesen Sie die Publikationen für Ihre Sprache und Ihr Telefonmodell. Navigieren Sie zum folgenden Dokumentations-URL: http://www.cisco.com/c/en/us/support/collaboration-endpoints/ip-phone-7800-series-multiplatform-firmware/...
- Seite 21 Dokumentations-URL: http://www.cisco.com/c/en/us/support/collaboration-endpoints/ip-phone-8800-series-multiplatform-firmware/ tsd-products-support-series-home.html Dokumentation Cisco Unified Communications Manager Lesen Sie den Cisco Unified Communications Manager Dokumentationsleitfaden und andere Veröffentlichungen für Ihre Cisco Unified Communications Manager-Version. Navigieren Sie zum folgenden Dokumentations-URL: https://www.cisco.com/c/en/us/support/unified-communications/unified-communications-manager-callmanager/ tsd-products-support-series-home.html Dokumentation für die Cisco Webex Desk-Serie Lesen Sie die Publikationen für Ihre Sprache, Ihr Modell und Ihre Firmware-Version. Navigieren Sie zum folgenden Dokumentations-URL: https://www.cisco.com/c/en/us/support/collaboration-endpoints/desktop-collaboration-experience-dx600-series/...
- Seite 22 Ihr Headset Dokumentation für die Cisco Webex Desk-Serie Ihr Headset...
