Inhaltszusammenfassung für HP Z27

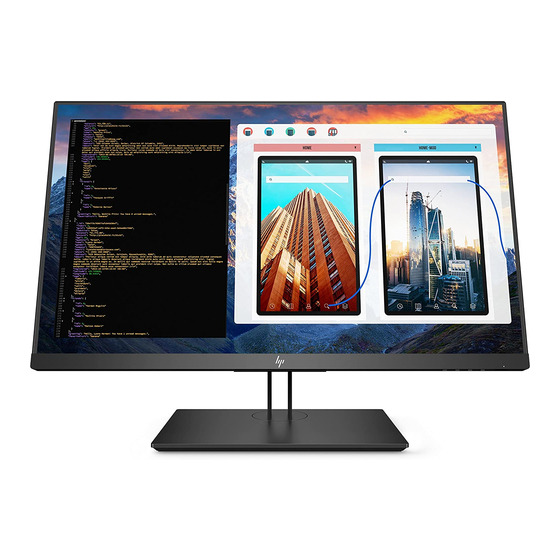

- Seite 1 Benutzerhandbuch...
- Seite 2 Windows ist entweder eine eingetragene Marke oder eine Marke der Microsoft Corporation in den USA und/oder anderen Ländern. HP haftet – ausgenommen für die Verletzung des Lebens, des Körpers, der Gesundheit oder nach dem Produkthaftungsgesetz – nicht für Schäden, die fahrlässig von HP, einem gesetzlichen Vertreter oder einem Erfüllungsgehilfen verursacht wurden.
- Seite 3 Einführung Dieses Handbuch enthält Informationen über Monitoreigenschaften, das Einrichten des Monitors, die Verwendung der Software und technische Daten. VORSICHT! Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu Tod oder zu schweren Verletzungen führen könnte. ACHTUNG: Zeigt eine gefährliche Situation an, die, wenn nicht vermieden, zu Beschädigungen am Gerät oder zum Verlust von Daten führen könnte.
- Seite 4 Einführung...
- Seite 5 Montieren des Monitors ........................13 Entfernen des Monitorständers ..................14 Anbringen des Monitors an einer Befestigungsvorrichtung .......... 15 HP Richtlinien zu Wasserzeichen und Bildeinlagerungen ..............15 2 Verwendung des Monitors ..........................16 Software und Dienstprogramme ......................... 16 Die Informationsdatei ........................16 Die ICM-Datei (Image Color Matching) ....................
- Seite 6 4 Wartung des Monitors ..........................21 Richtlinien zur Wartung ............................21 Reinigen des Monitors ........................21 Versenden des Monitors ........................22 Anhang A Technische Daten ..........................23 Voreingestellte Bildschirmauflösungen ......................24 Energiesparfunktion ............................25 Anhang B Eingabehilfen ..........................26 Unterstützte assistive Technologien ........................26 Kontaktaufnahme mit dem Support ........................
- Seite 7 Arbeiten für Computerbenutzer beschrieben. Das Handbuch für sicheres und angenehmes Arbeiten enthält auch wichtige Informationen zur elektrischen und mechanischen Sicherheit. Das Handbuch für sicheres und angenehmes Arbeiten ist im Internet verfügbar unter http://www.hp.com/ergo. WICHTIG: Schließen Sie zum Schutz des Monitors sowie des Computers alle Netzkabel für den Computer und die Peripheriegeräte (z.
- Seite 8 Vorgänge zu ermöglichen Plug-and-Play-fähig, wenn von Ihrem Betriebssystem unterstützt ● 100 mm integrierte VESA-Montage ● Halterung für die HP-B300-PC-Montagehalterung, um den Monitor an einer Workstation zu befestigen ● Öffnung für die Diebstahlsicherung an der Monitorrückseite zur Aufnahme eines optionalen ● Kabelschlosses Kabelmanagementkomponente zur Kabelverlegung ●...
- Seite 9 HINWEIS: Sicherheits- und Zulassungsinformationen finden Sie in den Produktmitteilungen in Ihrer Dokumentation. Um auf die neuesten Benutzerhandbücher und Anleitungen zuzugreifen, gehen Sie zu http://www.hp.com/support und folgen Sie den Anweisungen, um Ihr Produkt zu finden. Wählen Sie dann Benutzerhandbücher. Bedienelemente auf der Vorderseite...
- Seite 10 Optionen für die Taste, die Sie neu zuweisen möchten. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der HP Customer Self Repair Services Media Library (Medienbibliothek für Eigenreparatur durch den Kunden) unter http://www.hp.com/go/sml. Komponenten an der Rückseite und den Seiten...
- Seite 11 Komponente Funktion USB Type-A-Anschluss Zum Anschließen eines optionalen USB-Geräts an den Monitor. (downstream) USB Type-C-Anschluss Zum Anschließen eines USB-Type-C-Kabels an ein Quellgerät. (downstream) * Der USB-C-Upstream-Anschluss kann als DisplayPort-Audio/Video-Eingang oder USB-3.0-Upstream-Verbindung funktionieren. Er kann außerdem dazu verwendet werden, um einem Gerät bis zu 65 Watt Strom zu liefern. Die Ausgangsleistung zum Erreichen von 65 Watt beträgt 5 V/9 V/10 V/12 V/15 V/20 V.
- Seite 12 Anschließen der Kabel HINWEIS: Der Monitor wird mit bestimmten Kabeln geliefert. Nicht alle in diesem Abschnitt gezeigten Kabel sind im Lieferumfang des Monitors enthalten. Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Schließen Sie ein Videokabel an.
- Seite 13 Schließen Sie ein Ende eines Mini DisplayPort-Kabels an den Mini DisplayPort-Anschluss an der ● Rückseite des Monitors und das andere Ende an den DisplayPort-Anschluss am Quellgerät an. HINWEIS: Abhängig von Ihrer DisplayPort-Kabelverbindung wird entweder die DisplayPort- oder die Mini DisplayPort-Eingangsvideoverbindung zwischen dem Monitor und dem angeschlossenen Host-Gerät deaktiviert, nachdem das System den Energiesparmodus beendet bzw.
- Seite 14 Um die USB-Anschlüsse des Monitors nutzen zu können, muss das USB-Upstream-Kabel vom Quellcomputer am Monitor angeschlossen werden. Für einen USB-Stick: ● Schließen Sie das Type-C-Ende eines USB-Kabels an den USB-Type-C-Anschluss des Monitors und das andere Ende an den USB-Type-A-Anschluss am Quellgerät an. Für DisplayPort Alt-Modus: ●...
- Seite 15 Schließen Sie ein Ende des Netzkabels an eine geerdete AC-Steckdose und das andere Ende an den Monitor an. VORSICHT! So verhindern Sie die Gefahr eines Stromschlags oder eine Beschädigung der Geräte: Deaktivieren Sie auf keinen Fall den Erdungsleiter des Netzkabels. Der Erdungsleiter des Netzsteckers erfüllt eine wichtige Sicherheitsfunktion.
- Seite 16 Anschließen von USB-Geräten An die USB-Anschlüsse können Sie Peripheriegeräte wie zum Beispiel eine Digitalkamera, eine USB-Tastatur oder eine USB-Maus anschließen. Es gibt vier Downstream-USB-Anschlüsse am Monitor: zwei USB-A- Downstream auf der Rückseite und ein USB-C/ein USB-A-Downstream auf der Seite. HINWEIS: Um die USB-Downstream-Anschlüsse des Monitors nutzen zu können, müssen Sie das USB- Upstream-Kabel des Computers mit dem Monitor verbinden.
- Seite 17 Einstellen des Monitors Kippen Sie den Monitor nach vorne oder hinten, so dass Sie bequem auf den Bildschirm schauen können. Stellen Sie den Monitor auf eine für Sie angenehme Höhe für Ihren individuellen Arbeitsplatz ein. Die obere Blende des Monitors sollte nicht über einer parallelen Linie zur Höhe Ihrer Augen liegen. Für Benutzer mit Kontaktlinsen ist es ggf.
- Seite 18 Drehen Sie den Monitorkopf nach links oder rechts, bis Sie den optimalen Blickwinkel finden. Sie können den Monitor vom Querformat in das Hochformat drehen, wenn dies für die jeweilige Anwendung besser geeignet ist. Bringen Sie den Monitor auf volle Höhe, und kippen Sie ihn anschließend wieder, bis er nicht mehr weiter gekippt werden kann (1).
- Seite 19 Einbrennschäden kommen. Zur Vermeidung von Einbrennschäden sollten Sie bei längerer Nichtbenutzung des Monitors stets den Bildschirmschoner aktivieren oder den Monitor ausschalten. Einbrennschäden können bei allen LCD-Bildschirmen entstehen. Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. HINWEIS: Wenn der Monitor nach dem Drücken der Netztaste nicht eingeschaltet wird, ist möglicherweise...
- Seite 20 Entfernen des Monitorständers ACHTUNG: Stellen Sie vor der Demontage des Monitors sicher, dass der Monitor ausgeschaltet ist und alle Kabel abgezogen sind. Ziehen Sie alle am Monitor angeschlossenen Kabel ab. Positionieren Sie den Monitor mit der Vorderseite nach unten auf eine glatte, mit einer Schaumplatte oder einem nicht abrasiven Tuch bedeckte Oberfläche.
- Seite 21 Displays, die täglich 24 Stunden verwendet werden und dadurch Schäden aufgrund von Bildeinlagerungen verursachen, werden von der HP Garantie nicht abgedeckt. Zur Vermeidung von Bildeinlagerungen empfiehlt es sich, das Display auszuschalten, wenn es nicht verwendet wird, oder - falls das System dies unterstützt - die Energieverwaltungsoption zur automatischen Ausschaltung im Ruhezustand zu aktivieren.
- Seite 22 INF-Datei (Informationsdatei) ● ICM-Dateien (Image Color Matching) (eine für jeden kalibrierten Farbraum) ● HP Display Assistant – zum Anpassen der Monitoreinstellungen und zum Aktivieren der Funktion zum ● Diebstahlschutz Die Informationsdatei In der INF-Datei werden die von Windows ®...
- Seite 23 Hauptmenü Beschreibung Helligkeit oder Luminanz Stellt die Helligkeit oder Luminanz des Bildschirms ein. Kontrast Stellt den Kontrast des Bildschirms ein. Die werkseitige Voreinstellung beträgt 80. Farbsteuerung Auswahl und Anpassen der Bildschirmfarbe. Eingangssteuerung Wählt das Videoeingangssignal. Bildsteuerung Passt das Bildschirmbild an. PIP-Steuerung Auswahl und Anpassen der PIP-Darstellung.
- Seite 24 Arbeiten enthält auch wichtige Informationen zur elektrischen und mechanischen Sicherheit. Das Handbuch für sicheres und angenehmes Arbeiten ist im Internet verfügbar unter http://www.hp.com/ergo. Verwenden des automatischen Ruhemodus Der Monitor unterstützt eine OSD-Option namens Automatischer Ruhemodus, mit dem Sie eine verminderte Leistungsaufnahme aktivieren oder deaktivieren können.
- Seite 25 Support und Fehlerbeseitigung Lösen häufiger Probleme In der folgenden Tabelle sind mögliche Probleme, die mögliche Ursache jedes Problems und die empfohlenen Lösungen aufgeführt. Problem Mögliche Ursache Lösung Die Anzeige ist leer oder Das Netzkabel ist nicht Schließen Sie das Netzkabel an. blinkt.
- Seite 26 Seriennummer und Produktnummer finden Die Seriennummer und die Produktnummer befinden sich auf einem Etikett auf der Rückseite des Monitorkopfs. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Kapitel 3 Support und Fehlerbeseitigung...
- Seite 27 Sie ein Bildschirmschonerprogramm verwenden und den Monitor ausschalten, wenn Sie ihn nicht verwenden. HINWEIS: Monitore mit einem „eingebrannten Bild“ sind von der HP Garantie nicht abgedeckt. Die Schlitze und Öffnungen im Gehäuse dienen der Belüftung. Diese Öffnungen dürfen nicht versperrt ●...
- Seite 28 WICHTIG: Verwenden Sie keine Reinigungsmittel mit petroleumbasierten Inhaltsstoffen wie Benzol, Verdünnungsmitteln und flüchtigen Stoffen, um den Bildschirm und das Gehäuse des Monitors zu reinigen. Diese Chemikalien können zu Schäden am Monitor führen. Versenden des Monitors Bewahren Sie die Originalverpackung auf, um den Monitor später im Falle eines Umzugs oder Versands darin zu verpacken.
- Seite 29 Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Für die neuesten oder zusätzliche Spezifikationen zu diesem Produkt gehen Sie zu http://www.hp.com/go/ quickspecs/ und suchen Sie nach Ihrem Monitormodell, um die modellspezifischen QuickSpecs zu finden.
- Seite 30 Typische Einstellung 70 W Sleep < 0,5 W < 0,3 W Signaleingänge Ein DisplayPort-Anschluss, ein Mini-DisplayPort-Anschluss, ein HDMI- Anschluss, eine analoge Audio-Out-Buchse, drei USB-3.0-A-Anschlüsse, ein USB-C-Anschluss (downstream) Voreingestellte Bildschirmauflösungen Folgende Bildschirmauflösungen werden am häufigsten verwendet und sind werkseitig voreingestellt. Dieser Monitor erkennt die voreingestellten Modi automatisch, stellt die richtige Größe ein und zentriert die Bildschirmanzeige.
- Seite 31 Voreinstellu Timing-Name Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) 480i 720 × 480 15,734 59,94 480p 720 × 480 31,469 59,94 720p60 1280 × 720 45,000 60,00 1080i60 1920 × 1080 33,750 60,00 576i 720 × 576 15,625 50,00 576p 720 × 576 31,250 50,00 720p50...
- Seite 32 Eingabehilfen HP entwirft, produziert und vermarktet Produkte und Services, die jeder Benutzer, einschließlich Menschen mit Behinderungen, entweder eigenständig oder mit entsprechenden Hilfsgeräten verwenden kann. Unterstützte assistive Technologien HP Produkte unterstützen eine Vielzahl von assistiven Betriebssystem-Technologien und können so eingerichtet werden, dass sie mit zusätzlichen assistiven Technologien funktionieren. Verwenden Sie die Suchfunktion auf Ihrem Quellgerät, das an den Monitor angeschlossen ist, um weitere Informationen zu...
