Montage (Forts.)
DIM MULTI
M
N
M
M
M
N
M
M
O
M
N
O
DIM MULTI
N
Q

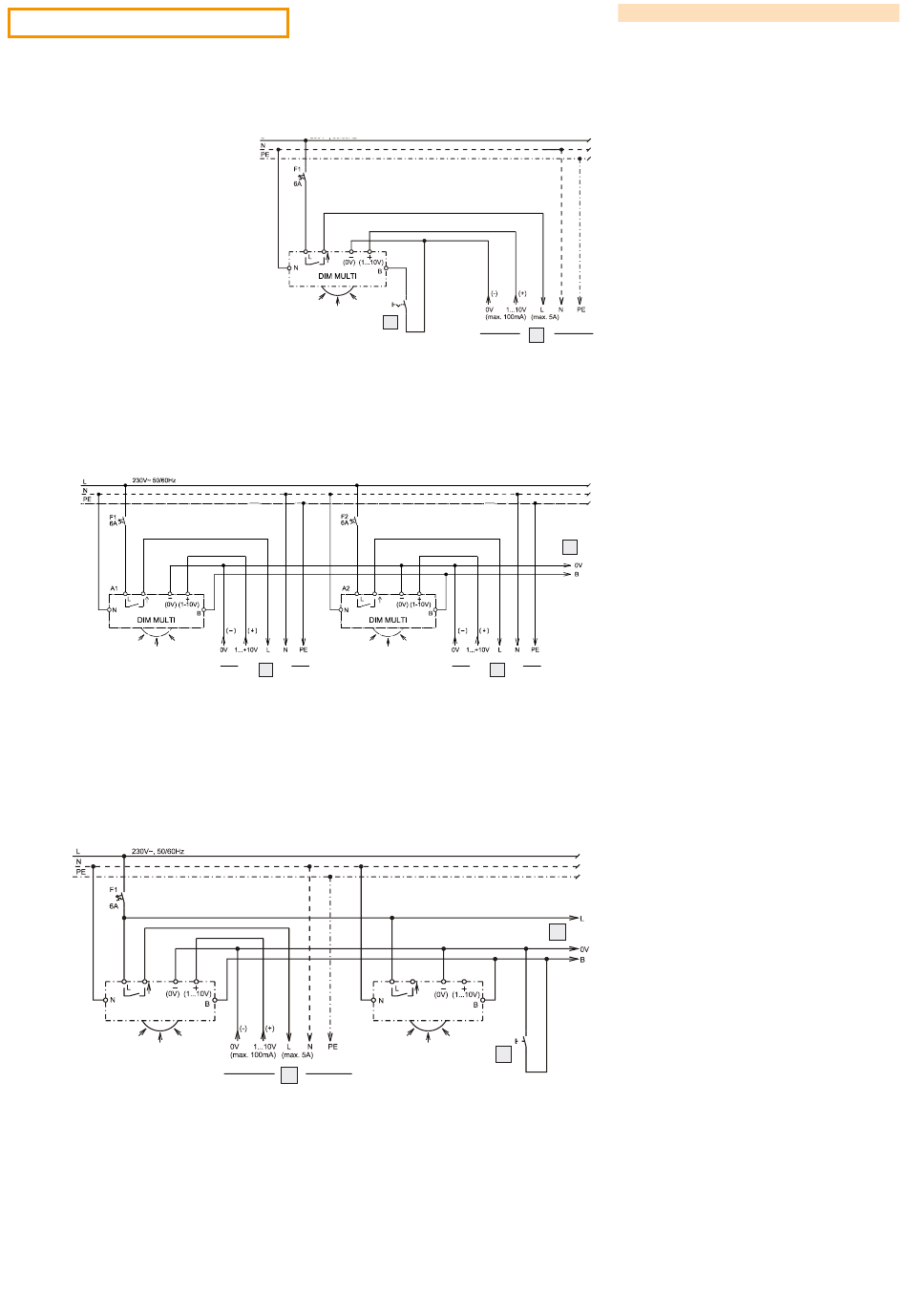

Sensor anschließen
M EVG, Last
N Externer Taster (optional)
O Zu weiteren Sensoren (insgesamt max. 5 Sensoren in
Parallelschaltung!)
Alternative 1:
Ein Sensor regelt und schaltet einen Lastbereich.
Alternative 2:
Mehrere Sensoren mit gemeinsamer (gekoppelter) Bewe-
gungserkennung regeln und schalten jeweils einen separaten
Lastbereich.
Alternative 3:
Ein Sensor regelt und schaltet einen großen Lastbereich. Zu-
sätzliche Sensoren werden zur Vergrößerung des Erfassungs-
bereichs eingesetzt.
Seite 3 von 4
