Anschlüsse; Kraftmessgerät - PCE Instruments PCE-PST 1 Betriebsanleitung

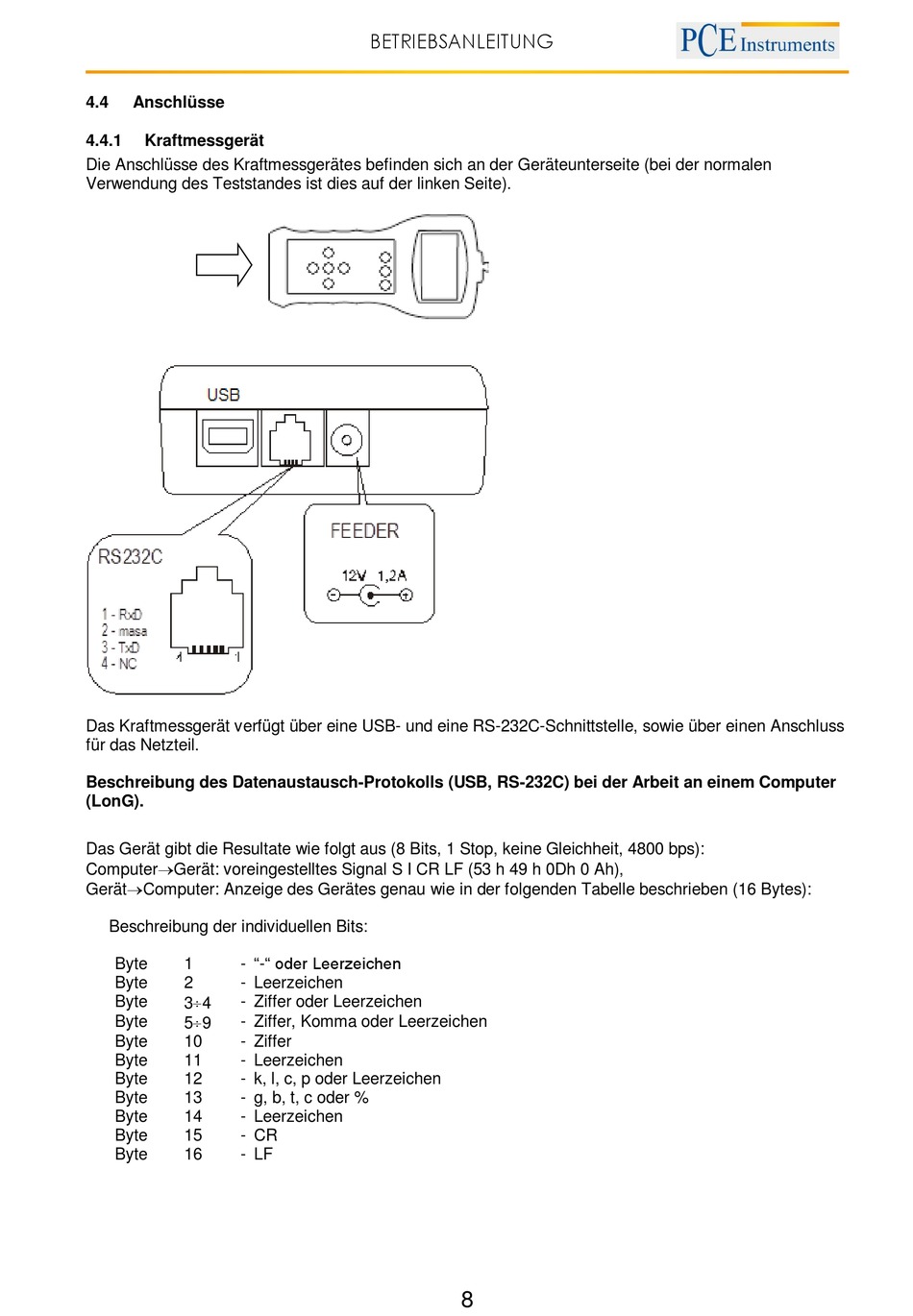

4.4 Anschlüsse
4.4.1 Kraftmessgerät
Die Anschlüsse des Kraftmessgerätes befinden sich an der Geräteunterseite (bei der normalen
Verwendung des Teststandes ist dies auf der linken Seite).
Das Kraftmessgerät verfügt über eine USB- und eine RS-232C-Schnittstelle, sowie über einen Anschluss
für das Netzteil.
Beschreibung des Datenaustausch-Protokolls (USB, RS-232C) bei der Arbeit an einem Computer
(LonG).
Das Gerät gibt die Resultate wie folgt aus (8 Bits, 1 Stop, keine Gleichheit, 4800 bps):
ComputerGerät: voreingestelltes Signal S I CR LF (53 h 49 h 0Dh 0 Ah),
GerätComputer: Anzeige des Gerätes genau wie in der folgenden Tabelle beschrieben (16 Bytes):
Beschreibung der individuellen Bits:
- "-" oder Leerzeichen
Byte 1
Byte 2 - Leerzeichen
Byte - Ziffer oder Leerzeichen
34
Byte - Ziffer, Komma oder Leerzeichen
59
Byte 10 - Ziffer
Byte 11 - Leerzeichen
Byte 12 - k, l, c, p oder Leerzeichen
Byte 13 - g, b, t, c oder %
Byte 14 - Leerzeichen
Byte 15 - CR
Byte 16 - LF
BETRIEBSANLEITUNG
8
