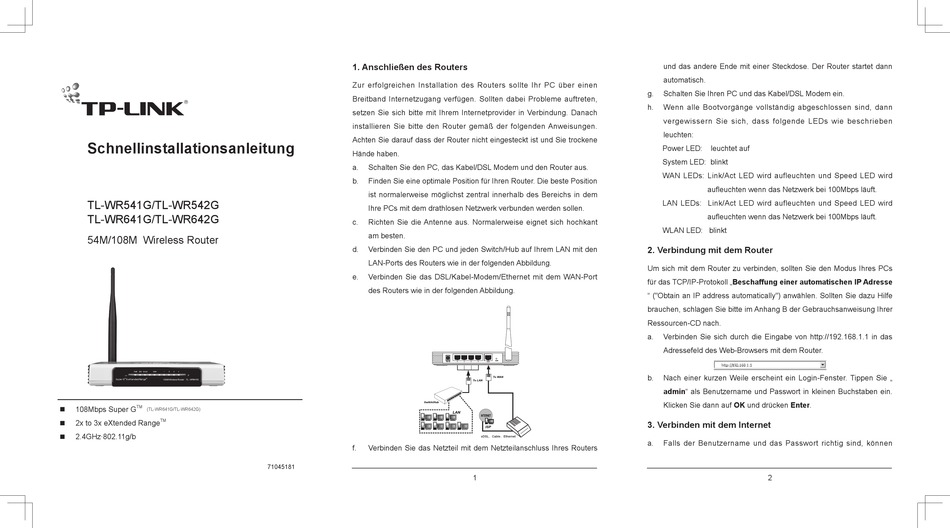

TP-Link TL-WR541G Schnellinstallationsanleitung

®
Schnellinstallationsanleitung
TL-WR541G/TL-WR542G
TL-WR641G/TL-WR642G
54M/108M Wireless Router
TM
108Mbps Super G

(TL-WR641G/TL-WR642G)
2x to 3x eXtended Range TM

2.4GHz·802.11g/b

1. Anschließen des Routers
Zur erfolgreichen Installation des Routers sollte Ihr PC über einen
Breitband Internetzugang verfügen. Sollten dabei Probleme auftreten,
setzen Sie sich bitte mit Ihrem Internetprovider in Verbindung. Danach
installieren Sie bitte den Router gemäß der folgenden Anweisungen.
Achten Sie darauf dass der Router nicht eingesteckt ist und Sie trockene
Hände haben.
a. Schalten Sie den PC, das Kabel/DSL Modem und den Router aus.
b. Finden Sie eine optimale Position für Ihren Router. Die beste Position
ist normalerweise möglichst zentral innerhalb des Bereichs in dem
Ihre PCs mit dem drathlosen Netzwerk verbunden werden sollen.
c. Richten Sie die Antenne aus. Normalerweise eignet sich hochkant
am besten.
d. Verbinden Sie den PC und jeden Switch/Hub auf Ihrem LAN mit den
LAN-Ports des Routers wie in der folgenden Abbildung.
e. Verbinden Sie das DSL/Kabel-Modem/Ethernet mit dem WAN-Port
des Routers wie in der folgenden Abbildung.
POWER
Switch/Hub
f. Verbinden Sie das Netzteil mit dem Netzteilanschluss Ihres Routers
71045181
RESET
4 3 2 1 WAN
To WAN
To LAN
LAN
INTERNET
ISP
xDSL、Cable、Ethernet
1
und das andere Ende mit einer Steckdose. Der Router startet dann
automatisch.
g. Schalten Sie Ihren PC und das Kabel/DSL Modem ein.
h. Wenn alle Bootvorgänge vollständig abgeschlossen sind, dann
vergewissern Sie sich, dass folgende LEDs wie beschrieben
leuchten:
Power LED: leuchtet auf
System LED: blinkt
WAN LEDs: Link/Act LED wird aufleuchten und Speed LED wird
aufleuchten wenn das Netzwerk bei 100Mbps läuft.
LAN LEDs: Link/Act LED wird aufleuchten und Speed LED wird
aufleuchten wenn das Netzwerk bei 100Mbps läuft.
WLAN LED: blinkt
2. Verbindung mit dem Router
Um sich mit dem Router zu verbinden, sollten Sie den Modus Ihres PCs
für das TCP/IP-Protokoll „Beschaffung einer automatischen IP Adresse
" ("Obtain an IP address automatically") anwählen. Sollten Sie dazu Hilfe
brauchen, schlagen Sie bitte im Anhang B der Gebrauchsanweisung Ihrer
Ressourcen-CD nach.
a. Verbinden Sie sich durch die Eingabe von http://192.168.1.1 in das
Adressefeld des Web-Browsers mit dem Router.
b. Nach einer kurzen Weile erscheint ein Login-Fenster. Tippen Sie „
admin" als Benutzername und Passwort in kleinen Buchstaben ein.
Klicken Sie dann auf OK und drücken Enter.
3. Verbinden mit dem Internet
a. Falls der Benutzername und das Passwort richtig sind, können
2
