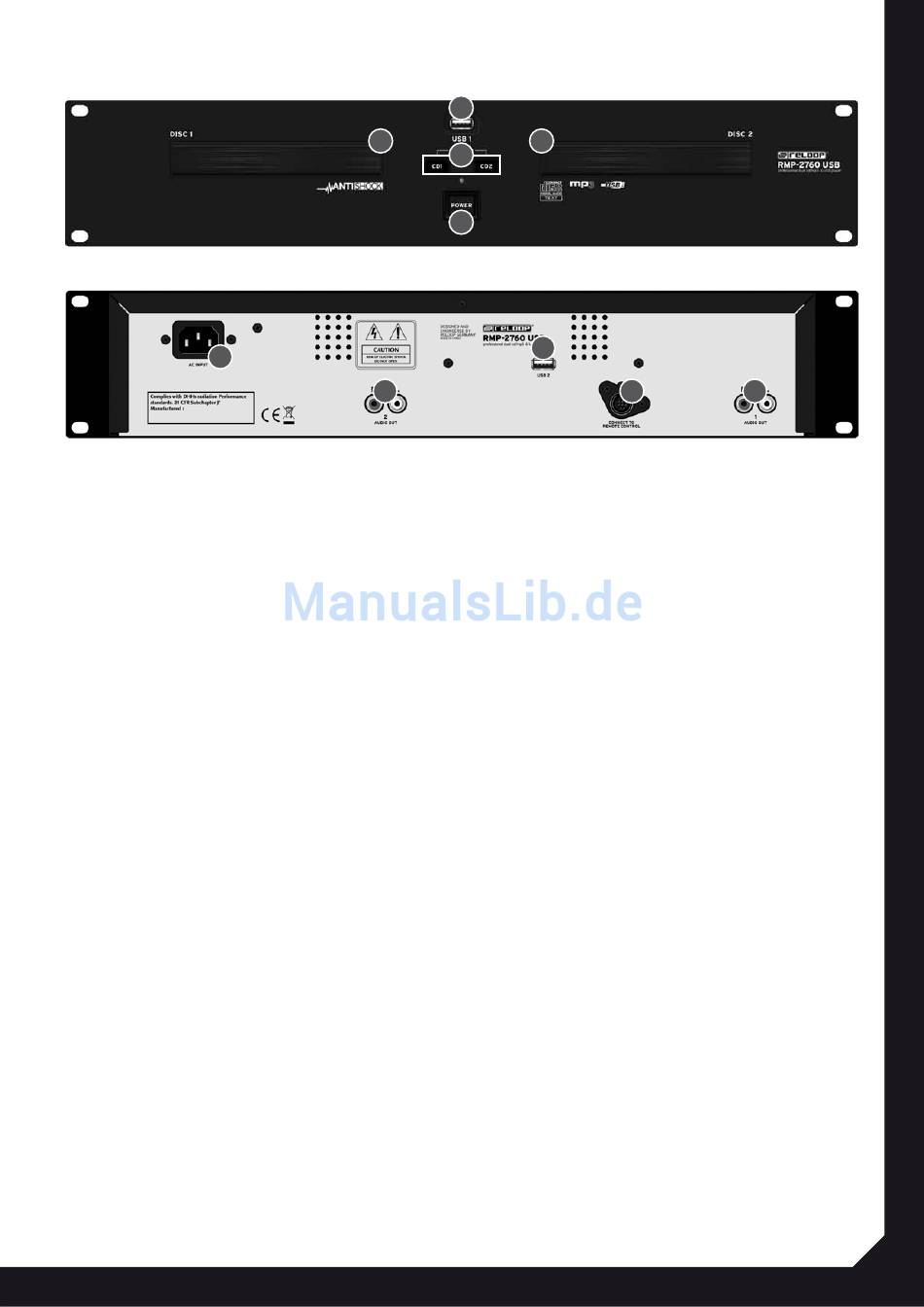

vorderseiteAbspieleinheit
RückseiteAbspieleinheit
26
Bezeichnungen
voderseiteBedieneinheit
1. Open/Close-Taste
2. Medienauswahl-Taste
3. Display
4. Pitch Fader
5. Relay-Taste
6. Single/Continue-Taste
7. Time-Taste
8. Jog Wheel
9. Loop-In-Taste
10. Loop-Out-Taste
11. Reloop-Taste
12. Track Select Encoder
13. Folder-Taste
14. TAP/BPM-Taste
15. Cue-Taste
16. Play/Pause-Taste
17. Search-Tasten
18. Pitch-Bereich-Taste
19. Pitch Bend-Tasten
27. Keylock-Taste
28. Jog Wheel-Modus
RückseiteBedieneinheit
20. Anschlussbuchsen für Faderstart
21. Anschlussbuchsen für Verbindungskabel
vorderseiteAbspieleinheit
22. EIN/AUS-Schalter
23. CD-Schubfach
29. USB-Anschluss 1
RückseiteAbspieleinheit
24. Ausgangsbuchsen (Cinch)
25. USB-Anschluss 2
26. Netzkabelanschluss
1.Anschlüsse/peripherie
1. Verbinden Sie die Abspieleinheit über die mitgeliefer-
ten Kabel mit der Bedieneinheit. Verbinden Sie dazu
die Anschlussbuchsen für das Verbindungskabel -21-.
2. Verbinden Sie die Ausgangsbuchsen -24- mit den
Line-In Buchsen Ihres Mischpultes.
3. Verbinden Sie die Anschlussbuchsen -20- mit den
Ausgangsbuchsen für den Faderstart Ihres Mischpul-
tes (falls vorhanden).
4. Schließen Sie das Netzkabel -26- an Ihre Steckdose an.
frontpaneldrive
29
23
1
22
Rearpaneldrive
24
designation

frontpanelControlUnit
1. Open/Close Button
2. Media Select Button
3. Display
4. Pitch Fader
5. Relay Button
6. Single/Continue Button
7. Time Button
8. Jog Wheel
9. Loop-In Button
10. Loop-Out Button
11. Reloop Button
12. Track Select Encoder
13. Folder Button
14. TAP/BPM Button
15. Cue Button
16. Play/Pause Button
17. Search Buttons
18. Pitch Range Button
19. Pitch Bend Buttons
27. Keylock Button
28. Jog Wheel Mode
RearpanelControlUnit
20. Connecting Jack for Faderstart
21. Connecting Jack for Connecting Cable

frontpaneldrive
22. ON/OFF Switch
23. CD Tray
29. USB Port 1

Rearsidedrive
24. Output (RCA)
25. USB Port 2
26. Line Cord
1.Connections/peripherals
1. Connect the drive unit via the supplied cables to the
control unit. To do so use the Connecting Jacks -21-.
2. Connect the Output -24- to the Line-In of your mi-
xing console.
3. Connect the Jack for Faderstart -20- to the output
for faderstart of your mixing console (if available).
4. Connect the Line Cord -26- to your outlet.
faceavantdel'unitédelecture
23
facearrièredel'unitédelecture
25
21
description
faceavantdel'unitédecommande
1. Touche Open/Close
2. Touche de sélection du support
3. Affichage
4. Curseur Pitch
5. Touche Relay
6. Touche Single/Continue
7. Touche Time
8. Jog Wheel
9. Touche Loop In
10. Touche Loop Out
11. Touche Reloop
12. Track Select Encoder
13. Touche Folder
14. Touche TAP/BPM
15. Touche Cue
16. Touche Play/Pause
17. Touches Search
18. Touche de gamme de vitesse
19. Touches Pitch Bend
27. Touche Keylock
28. Mode Jog Wheel

facearrièredel'unitédecommande
20. Fiche de sortie pour démarrage curseur
21. Prises de connexion pour le câble de connexion

faceavantdel'unitédelecture
22. Touche MARCHE/ARRÊT
23. Tiroir du CD
29. Port USB 1

facearrièredel'unitédelecture
24. Fiche de sortie (coaxiale)
25. Port USB 2
26. Prise du câble secteur
1.Connexions/périphérie
1. Connectez l'unité de lecture et l'unité de comman-
de avec le câble de connexion livré avec l'appareil.
Branchez le câble dans les prises de connexion -21-.
2. Connectez les prises de sortie -24- avec les prises
Line In de votre console de mixage.
3. Connectez les prises de connexion -20- avec les
prises de sortie (le cas échéant) pour Faderstart de
votre console de mixage.
4. Branchez le cordon secteur -26- sur une prise de
courant.
