ABB Mute R2 Originalbetriebsanleitung

Originalbetriebsanleitung - 2TLC172324M0101

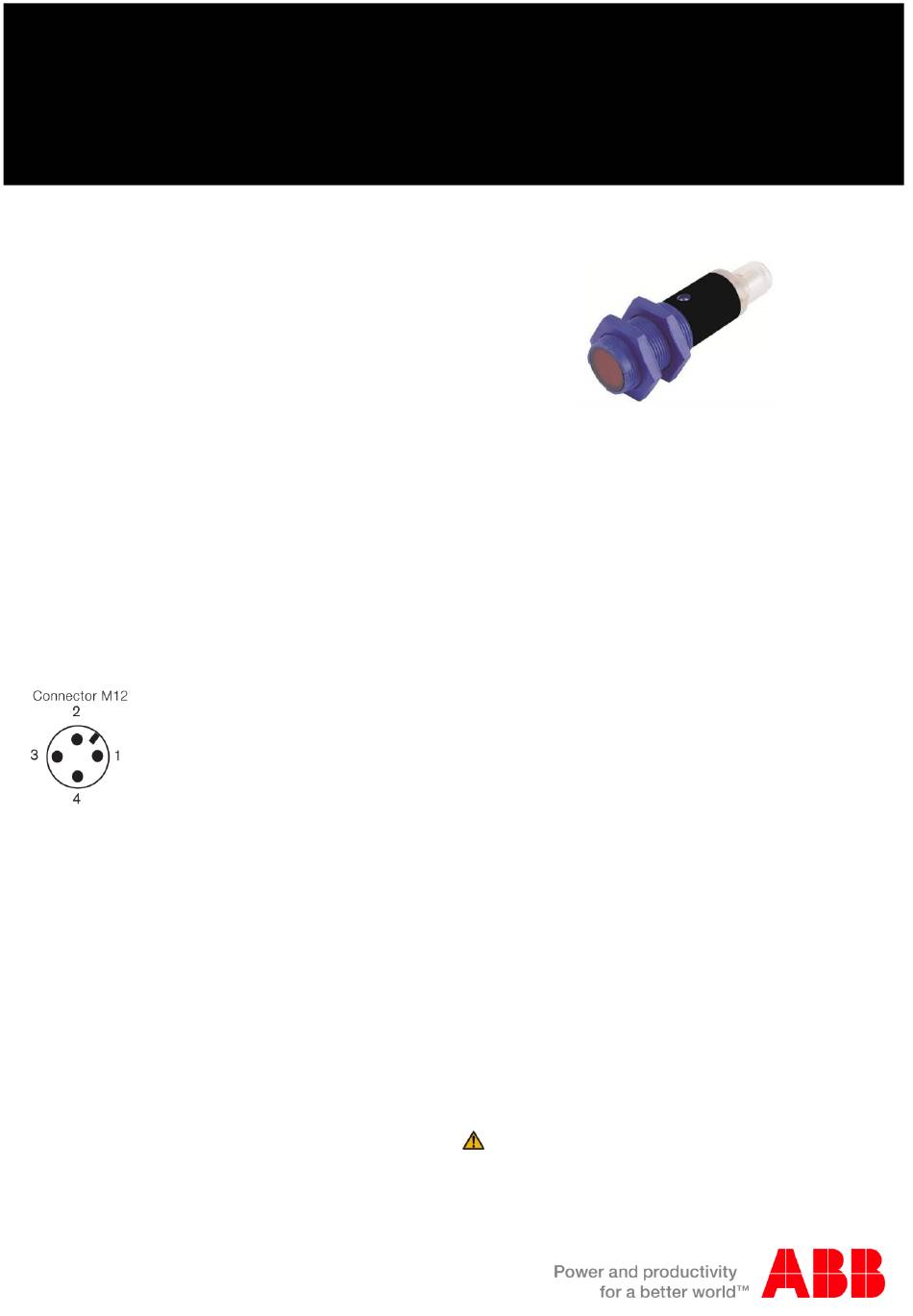

Mute R2
Muting-Sensor für Lichtgitter Orion
[DE] Dieses Dokument ist zu finden unter www.abb.de

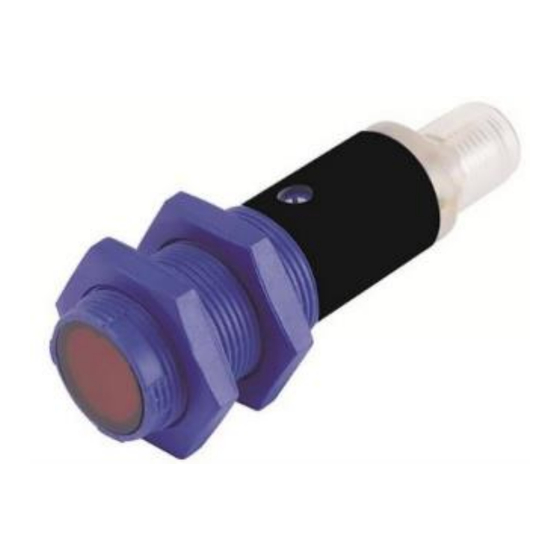

Bei Mute R2 handelt es sich um eine Reflexionslichtschranke mit
Polarisationsfiltern.
Diese kann als Muting-Sensor für Lichtgitter des Typs Orion
verwendet werden.
Mute R2 verfügt neben einem röhrenförmigen M18-
Kunststoffgehäuse und einem PNP-Ausgang auch über eine
Empfindlichkeitseinstellung und die Modi Hell- und
Dunkelschaltung.
Montage
Der Sensor kann aufgrund seines M18x1-Gewindes mithilfe der
mitgelieferten Sechskantmuttern (Schlüsselweite 24, 1,5 Nm
maximales Anzugsdrehmoment) und/oder flachen
Überwurfmuttern befestigt werden.
Anschlüsse
1 (Braun): +12...30 V DC
2 (Weiß): Modusauswahl
(Pin 3) oder kein Anschluss
Stromversorgung (Pin 1)
3 (Blau): 0 V
4 (Schwarz):
Farben entsprechen Standardkabeln von ABB Jokab Safety
Hinweis: Wenn Pin 2 nicht angeschlossen ist, wird Mute R2 im
Modus Dunkelschaltung betrieben.
Dunkelschaltung:
(bei Verwendung von Mute R2 als Muting-Sensor)
Der Ausgang (Pin 4) wird aktiviert, wenn ein Gegenstand den
Lichtstrahl unterbricht.
Hellschaltung:
Der Ausgang (Pin 4) wird aktiviert, wenn der Lichtstrahl nicht
unterbrochen wird (kein Gegenstand).
Dunkelschaltung: Anschluss an 0 V
Hellschaltung: Anschluss an
PNP-Ausgang
Einstellung
Bringen Sie den Sensor und den Reflektor an
gegenüberliegenden Seiten und innerhalb des maximalen
Arbeitsabstands an. Der Arbeitsabstand wird ab der Stirnfläche
der Sensorlinse gemessen.
Drehen Sie die Einstellvorrichtung vollständig im Uhrzeigersinn.
Bewegen Sie den Sensor in vertikaler und horizontaler Richtung
und legen Sie die Ein- und Ausschaltpunkte der gelben LED
(Ausgangsanzeige) fest. Befestigen Sie den Sensor in der Mitte
der beiden festgelegten Punkte und prüfen Sie, ob die grüne LED
(Stabilitätsanzeige) leuchtet.
Anzeige- und Einstellelemente
Ausgangsanzeige (gelbe LED)
Die gelbe LED sollte permanent ein- oder ausgeschaltet sein: Sie
zeigt den Status des Eingangs an. Wenn die gelbe LED blinkt, ist
der Kurzschlussschutz des Ausgangs aktiviert.
Stabilitätsanzeige (grüne LED)
Die grüne LED sollte permanent leuchten: Sie zeigt an, dass das
empfangene Signal über eine ausreichende Sicherheitsmarge in
Bezug auf den Schaltwert des Ausgangs verfügt und der Sensor
unter stabilen Betriebsbedingungen arbeiten kann.
Empfindlichkeitseinstellung
Potentiometer zur Einstellung des Sensorarbeitsabstands.
Drehen Sie die Einstellvorrichtung für maximale
Empfindlichkeit/größte Reichweite vollständig im Uhrzeigersinn.
Wenn der zu erkennende Gegenstand eine reflektierende (z. B.
glänzende) Oberfläche aufweist, reduzieren Sie die
Empfindlichkeit, damit der Gegenstand erkannt werden kann.
Dies verringert auch den Arbeitsabstand, deshalb müssen Sie
sicherstellen, dass der Reflektor sich immer noch innerhalb des
Arbeitsabstands befindet und die grüne LED leuchtet.
Warnung! Die Einstellvorrichtung verfügt über einen
mechanischen Anschlag, weshalb sie nur um 270° drehbar ist.
Achten Sie darauf, dass das Drehmoment beim Einstellen
maximal 40 Nmm beträgt.
