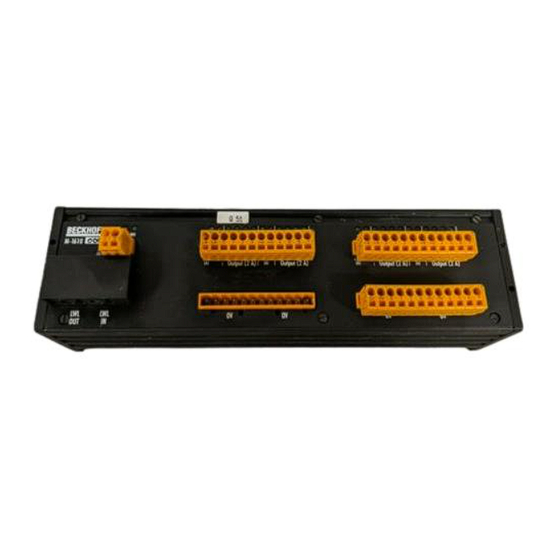

Beckhoff M1610 Technische Beschreibung
Parallel ausgabe
Verwandte Anleitungen für Beckhoff M1610
Inhaltszusammenfassung für Beckhoff M1610
- Seite 1 M1610 Parallel Ausgabe Beckhoff II/O-System M1610 Parallel Ausgabe Technische Beschreibung Eiserstraße 5 Telefon 05246/709-0 33415 Verl Telefax 05246/70980 Datum : 08.09.93 Version : 2.0 Seite 1 von 11...
-
Seite 2: Inhaltsverzeichnis
M1610 Parallel Ausgabe Beckhoff II/O-System Inhaltsverzeichnis 1. Funktionsbeschreibung Hardware..........3 2. Funktionsbeschreibung Software..........5 3. Technische Daten ................6 4. Installationshinweise............... 7 5. Anschlußplan................. 10 Seite 2 von 11 Version : 2.0 Datum : 08.09.93... -
Seite 3: Funktionsbeschreibung Hardware
1. Funktionsbeschreibung Hardware M1610 Allgemeines Das Parallel Modul M1610 ist ein Ausgabe Modul für den Betrieb im II/O System mit 16 Leistungsausgängen, unterteilt in 2 Ports zu je 8 Bit. Die zwei Ports D0 und D1 entsprechen den Datenbytes im LWL-Übertragungsprotokoll. - Seite 4 M1610 Parallel Ausgabe Beckhoff II/O-System Blockschaltbild Seite 4 von 11 Version : 2.0 Datum : 08.09.93...
-
Seite 5: Funktionsbeschreibung Software
M1610 Parallel Ausgabe Beckhoff II/O-System 2. Funktionsbeschreibung Software Datum : 08.09.93 Version : 2.0 Seite 5 von 11... -
Seite 6: Technische Daten
M1610 Parallel Ausgabe Beckhoff II/O-System 3. Technische Daten Ausgänge 16 Leistungsausgänge; Statusanzeige aller Ausgänge 24 VDC, max. 2 A, kurzschlußfest Ausgangsspezifikationen Ausgangsüberwachung Watchdog Schaltung (100ms) Anschlüsse steckbar für 16 x Leistungsausgänge Datenanschluß Lichtleiter II/O System 2,5 MBaud, 25 µs für 32 Bit Übertragungsrate... -
Seite 7: Installationshinweise
Verlegen der LWL-Kabel Biegeradien von min. 30 mm eingehalten werden. Bei Verwendung von Kunststofflichtleitern ist zur Montage der Stecker kein Spezialwerkzeug erforderlich. Die Montage des M1610 erfolgt dezentral an der Maschine oder im Schaltschrank durch einfaches Aufschrauben auf eine Gerätetragschiene nach DIN EN 50022 oder DIN EN 50035. Konfiguration Die Ports auf dem M1610 sind fest als Ausgangsport konfiguriert. - Seite 8 M1610 Parallel Ausgabe Beckhoff II/O-System Spannungsversorgung Es stehen folgende Anschlußklemmen für die Stromversorgung zur Verfügung : zweipolige steckbare Anschlußklemme für die Steuerlogik (X10 Pin1+2) 2X zwei steckbare Anschlußklemmen für +24V Leistungsausgänge (X20 Pin1+2 und Pin7+8) (jeweils 4 Ausgänge) 2X zwei steckbare Anschlußklemmen für Masse (X22 Pin1+2 und Pin7+8) (jeweils 4 Ausgänge)
- Seite 9 M1610 Parallel Ausgabe Beckhoff II/O-System Datum : 08.09.93 Version : 2.0 Seite 9 von 11...
-
Seite 10: Anschlußplan
M1610 Parallel Ausgabe Beckhoff II/O-System 5. Anschlußplan Steckeranschlußbelegung mit Signalbeschreibung STECKER X10 Stecker Signal Beschreibung Steuerspannung +24V Masse STECKER X20 Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge D0.0 Leistungsausgang Bit 0 des Datenbyte 0 D0.1 Leistungsausgang Bit 1 des Datenbyte 0 D0.2... - Seite 11 M1610 Parallel Ausgabe Beckhoff II/O-System STECKER X30 Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge D1.0 Leistungsausgang Bit 0 des Datenbyte 1 D1.1 Leistungsausgang Bit 1 des Datenbyte 1 D1.2 Leistungsausgang Bit 2 des Datenbyte 1 Leistungsausgang Bit 3 des Datenbyte 1 D1.3...
