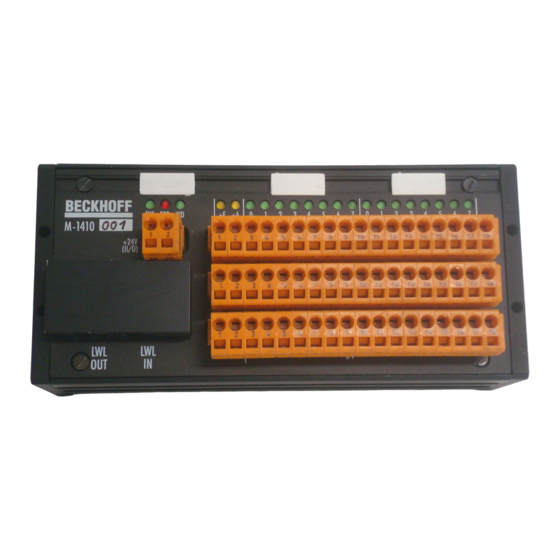

M1410 Parallel Ein-/Ausgabe
M1410 Parallel Ein-/Ausgabe
Datum : 5.10.93
Technische Beschreibung
Eiserstraße 5
Telefon 05246/963-0
33415 Verl
Telefax 05246/963-149
Version : 2.0
Beckhoff II/O-Lightbus System
Seite 1 von 13
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Beckhoff M1410

  • Seite 1 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System M1410 Parallel Ein-/Ausgabe Technische Beschreibung Eiserstraße 5 Telefon 05246/963-0 33415 Verl Telefax 05246/963-149 Datum : 5.10.93 Version : 2.0 Seite 1 von 13...
  • Seite 2: Inhaltsverzeichnis

    M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Inhaltsverzeichnis 1. Funktionsbeschreibung Hardware..........3 2. Funktionsbeschreibung Software..........5 3. Technische Daten ................6 4. Installationshinweise............... 7 5. Anschlußplan................. 11 Seite 2 von 13 Version : 2.0 Datum : 5.10.93...
  • Seite 3: Funktionsbeschreibung Hardware

    M1410 Allgemeines Das Parallel Modul M1410 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O-Lightbus System mit 16 Standard 24 V Ein-/Ausgängen, unterteilt in 2 Ports zu je 8 Bit. Die zwei Ports D0 und D1 entsprechen den Datenbytes im II/O-Lightbus-Übertragungsprotokoll, und sind je nach Anwendung als Ein- oder Ausgang konfigurierbar.
  • Seite 4 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Blockschaltbild Seite 4 von 13 Version : 2.0 Datum : 5.10.93...
  • Seite 5: Funktionsbeschreibung Software

    M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 2. Funktionsbeschreibung Software Datum : 5.10.93 Version : 2.0 Seite 5 von 13...
  • Seite 6: Technische Daten

    M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 3. Technische Daten Ein-/Ausgänge 32, portweise konfigurierbar; Statusanzeige aller Ein-/Ausgänge 24 V DC, 10 mA, digital gefiltert Eingangsspezifikationen Eingangsschaltschwelle 0 - 8V = LOW 15 - 24V = HIGH 0,7 ms RC-Glied (0,15ms) Eingangsverzögerung...
  • Seite 7: Installationshinweise

    Aufschrauben auf eine Gerätetragschiene nach DIN EN 50022 oder DIN EN 50035. Konfiguration Jeder Port auf dem M1410 kann unabhängig von den anderen als Eingangsport oder als Ausgangsport konfiguriert werden.Hierzu dienen DIP-Schalter, die sich auf der Unterseite der XILINX-Platine des M1410 befinden. Zur Veränderung der Schaltereinstellung muß das Modulgehäuse geöffnet werden.
  • Seite 8 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Ob ein Port Eingang oder Ausgang ist, hängt von der Schalterstellung ab : Stellung 'ON' => Port ist Ausgang Stellung 'OFF'=> Port ist Eingang ACHTUNG: Für alle Ports gilt, daß bei Konfiguration des Ports als Eingang (Schalterstellung 'OFF') alle acht Ausgangstreiber ICs des jeweiligen Ports entfernt werden müssen.
  • Seite 9 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Mit dem 4-fach Jumperfeld sind folgende Modulkonfigurationen möglich : Schnelle Eingänge M1400 (Interrupteingänge) Jumper 3 Schneller Eingang II3 : Bei gestecktem Jumper Verbindung zwischen Port D0.3 und XILINX II3: schneller Eingang aktiv Schneller Eingang II2 : Jumper 4 Bei gestecktem Jumper Verbindung zwischen Port D0.2 und...
  • Seite 10 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Seite 10 von 13 Version : 2.0 Datum : 5.10.93...
  • Seite 11: Anschlußplan

    M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System 5. Anschlußplan Steckeranschlußbelegung mit Signalbeschreibung STECKER X10 Stecker Signal Beschreibung Steuerspannung +24V Masse STECKER X20 Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge D0.0 Bit 0 des Datenbyte 0 D0.0 ist Output, wenn DIL-Schalter S1 = ON D0.0 ist Input,...
  • Seite 12 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System Fortsetzung Stecker X20: Stecker Signal Beschreibung Bit 6 des Datenbyte 0 D0.6 D0.6 ist Output, wenn DIL-Schalter S1 = ON D0.6 ist Input, wenn DIL-Schalter S1 = OFF Bit 7 des Datenbyte 0 D0.7 D0.7 ist Output,...
  • Seite 13 M1410 Parallel Ein-/Ausgabe Beckhoff II/O-Lightbus System STECKER X21 Stecker Signal Beschreibung +24V Spannungsversorgung für Eingänge +24V Spannungsversorgung für Eingänge +24V Abgriff Hilfsspannung für Eingang 0.0 +24V +24V +24V Abgriff Hilfsspannung für Eingang 0.1 +24V +24V Abgriff Hilfsspannung für Eingang 0.2 +24V +24V Abgriff Hilfsspannung für Eingang 0.3...
