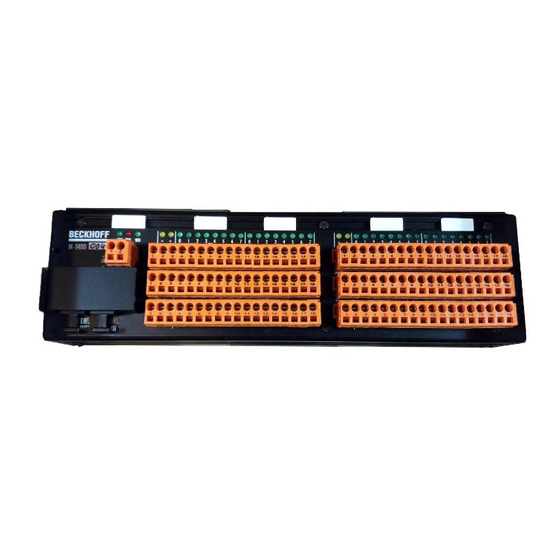

- Seite 1 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System M1400 Parallel Ein-/Ausgabe Technische Beschreibung Eiserstraße 5 Telefon 05246/709-0 33415 Verl Telefax 05246/70980 Datum : 30.09.93 Version : 2.0 Seite 1 von 16...
-
Seite 2: Inhaltsverzeichnis
M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Inhaltsverzeichnis 1. Funktionsbeschreibung Hardware..........3 2. Funktionsbeschreibung Software..........5 3. Technische Daten ................6 4. Installationshinweise............... 7 5. Anschlußplan................. 11 Seite 2 von 16 Version : 2.0 Datum : 30.09.93... -
Seite 3: Funktionsbeschreibung Hardware
M1400 Allgemeines Das Parallel Modul M1400 ist ein Ein-/Ausgabe Modul für den Betrieb im II/O System mit 32 Standard 24 V Ein-/Ausgängen, unterteilt in 4 Ports zu je 8 Bit. Die vier Ports D0..D3 entsprechen den Datenbytes im LWL-Übertragungsprotokoll, und sind je nach Anwendung als Ein- oder Ausgang konfigurierbar. - Seite 4 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Blockschaltbild Seite 4 von 16 Version : 2.0 Datum : 30.09.93...
-
Seite 5: Funktionsbeschreibung Software
M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System 2. Funktionsbeschreibung Software Datum : 30.09.93 Version : 2.0 Seite 5 von 16... -
Seite 6: Technische Daten
M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System 3. Technische Daten Ein-/Ausgänge 32, portweise konfigurierbar; Statusanzeige aller Ein-/Ausgänge 24 VDC, 10 mA, (digital gefiltert) Eingangsspezifikationen Eingangsschaltschwelle 0 - 8V = LOW 15 - 24V = HIGH 0,7 ms RC-Glied Eingangsverzögerung 6,8 ms Eingangs-Latch Ausgangsspezifikationen 24 VDC, max. -
Seite 7: Installationshinweise
Aufschrauben auf eine Gerätetragschiene nach DIN EN 50022 oder DIN EN 50035. Konfiguration Jeder Port auf dem M1400 kann unabhängig von den anderen als Eingangsport oder als Ausgangsport konfiguriert werden. Hierzu dienen DIP-Schalter, die sich auf der Unterseite der XILINX-Platine des M1400 befinden. Zur Veränderung der Schaltereinstellung muß das Modulgehäuse geöffnet werden. - Seite 8 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Ansicht Unterseite der M1400-XILINX-Platine Mit den Jumpern 1 bis 3 sind folgende Modulkonfigurationen möglich : Watchdog Ein / Aus Jumper 1 für Port D0 und D1 Ist der Jumper gesteckt, ist die Sicherheitsfunktion ’Watchdog’ ausgeschaltet. Das bedeutet, im Fehlerfall werden gesetzte Ausgänge von Port D0 und D1 nicht...
- Seite 9 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Mit dem 4-fach Jumperfeld sind folgende Modulkonfigurationen möglich : Schnelle Eingänge M1400 (Interrupteingänge) Schneller Eingang II3 : Jumper 4 Bei gestecktem Jumper Verbindung zwischen Port D0.3 und XILINX II3: schneller Eingang aktiv Schneller Eingang II2 : Jumper 5 Bei gestecktem Jumper Verbindung zwischen Port D0.2 und...
- Seite 10 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Seite 10 von 16 Version : 2.0 Datum : 30.09.93...
-
Seite 11: Anschlußplan
M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System 5. Anschlußplan Steckeranschlußbelegung mit Signalbeschreibung STECKER X10 Stecker Signal Beschreibung Steuerspannung +24V Masse STECKER X20 Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge D0.0 Bit 0 des Datenbyte 0 D0.0 ist Output, wenn DIL-Schalter S1 = ON D0.0 ist Input,... -
Seite 12: Beschreibung
M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Fortsetzung Stecker X20: Stecker Signal Beschreibung Bit 6 des Datenbyte 0 D0.6 D0.6 ist Output, wenn DIL-Schalter S1 = ON D0.6 ist Input, wenn DIL-Schalter S1 = OFF Bit 7 des Datenbyte 0 D0.7 D0.7 ist Output, wenn DIL-Schalter S1 = ON D0.7 ist Input,... - Seite 13 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System STECKER X21 Stecker Signal Beschreibung +24V Spannungsversorgung für Eingänge +24V Spannungsversorgung für Eingänge +24V Abgriff Hilfsspannung für Eingang 0.0 +24V +24V +24V Abgriff Hilfsspannung für Eingang 0.1 +24V +24V Abgriff Hilfsspannung für Eingang 0.2 +24V +24V Abgriff Hilfsspannung für Eingang 0.3...
- Seite 14 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System STECKER X30 Stecker Signal Beschreibung +24V Spannungsversorgung für Ausgänge +24V Spannungsversorgung für Ausgänge Bit 0 des Datenbyte 2 D2.0 D2.0 ist Output, wenn DIL-Schalter S1 = ON D2.0 ist Input, wenn DIL-Schalter S1 = OFF Bit 1 des Datenbyte 2 D2.1...
- Seite 15 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System Fortsetzung Stecker X30: D3.0 Bit 0 des Datenbyte 3 D3.0 ist Output, wenn DIL-Schalter S1 = ON D3.0 ist Input, wenn DIL-Schalter S1 = OFF D3.1 Bit 1 des Datenbyte 3 D3.1 ist Output, wenn DIL-Schalter S1 = ON D3.1 ist Input,...
- Seite 16 M1400 Parallel Ein-/Ausgabe Beckhoff II/O-System STECKER X31 Stecker Signal Beschreibung +24V Spannungsversorgung für Eingänge +24V Spannungsversorgung für Eingänge +24V Abgriff Hilfsspannung für Eingang 2.0 +24V +24V +24V Abgriff Hilfsspannung für Eingang 2.1 +24V +24V Abgriff Hilfsspannung für Eingang 2.2 +24V +24V Abgriff Hilfsspannung für Eingang 2.3...
