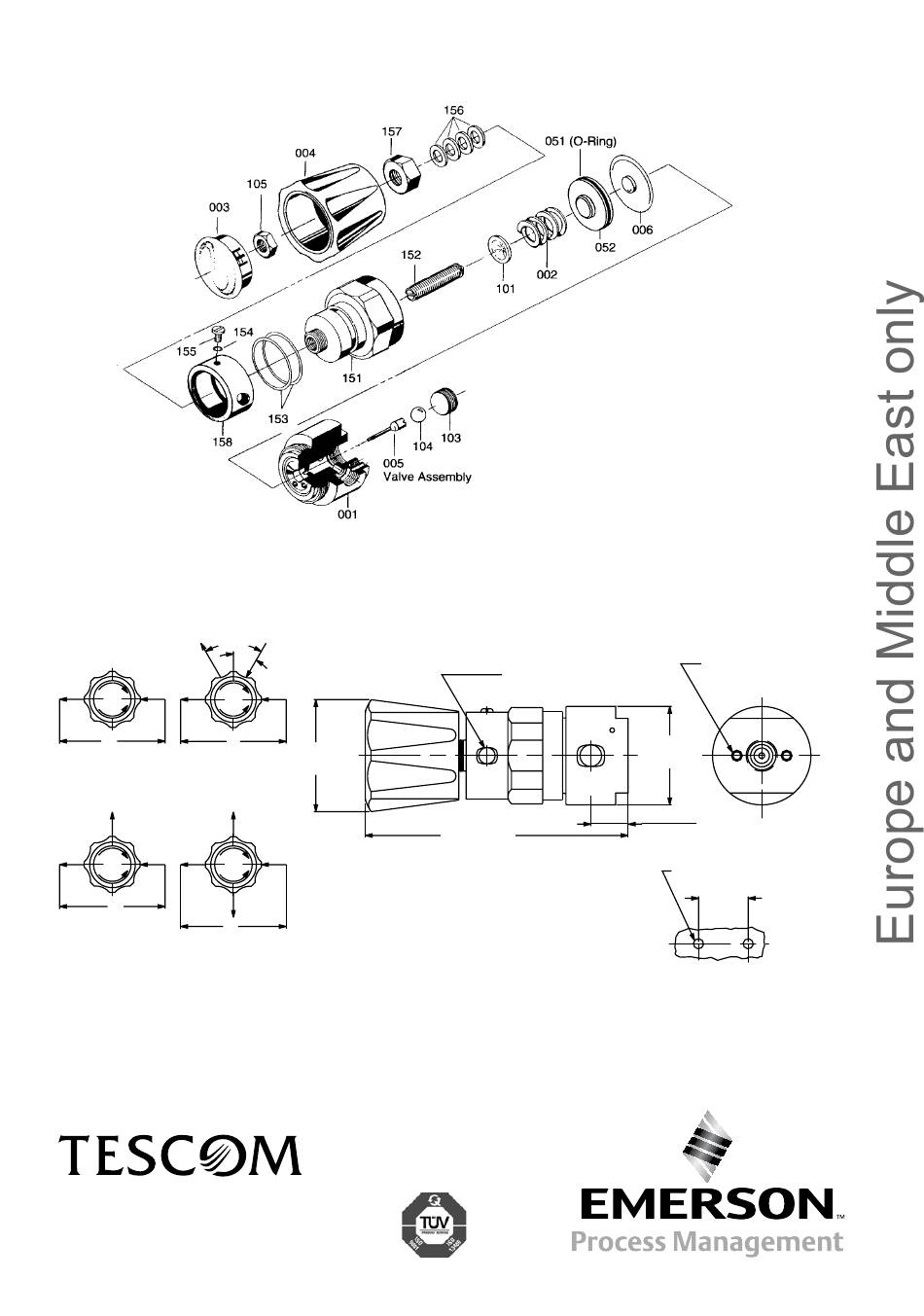

6.2 einzelteilzeichnung
6.3

Abmessungen

2 Einlass (2 Inlet)
2 Auslass (2 Outlet)
60°
1 Einlass (1 Inlet)
1 Auslass (1 Outlet)
A A
1 Einlass (1 Inlet)
1 Einlass (1 Inlet)
2 Auslass (2 Outlet)
3 Auslass (3 Outlet)
A
A
Anschlussanordnung
Port options
TESCOM EUROPE GMBH & CO. KG
An der Trave 23 - 25 • D-23923 Selmsdorf • Germany
Tel: +49 (0) 3 88 23 / 31-0 • Fax: +49 (0) 3 88 23 / 31-199
eu.tescom@emerson.com • www.tescom-europe.com
07/06 GA D43443 AEZ. 04
30°
ø 57,7
(ø 2.27)
6.2 component Drawing
6.3 Dimensions
1/8-27 NPT positionierbar
(positionable)
139,7 (5.5)
127 (5.0)
Befestigungsbohrbild
Panel mounting holes
Maße in mm (inch) / Dimensions in mm (inch)
2 x M5
7 tief (0.26 full thread)
ø 50,3
(ø 1.98)
19 (0.75)
ø 5,2 (ø 0.203)
25,4
(1.0)
