Beckhoff M1410 Technische Beschreibung Seite 8

M1410 Parallel Ein-/Ausgabe
Ob ein Port Eingang oder Ausgang ist, hängt von der Schalterstellung ab :
ACHTUNG:
Für alle Ports gilt, daß bei Konfiguration des Ports als Eingang
(Schalterstellung 'OFF') alle acht Ausgangstreiber ICs des jeweiligen
Ports entfernt werden müssen.
Werden die Treiber ICs nicht entfernt ist der Port nicht als Eingang
funktionsfähig; eine Beschädigung des Moduls tritt allerdings nicht auf.
Mit den Jumpern 1 und 2 sind folgende Modulkonfigurationen möglich :
Seite 8 von 13
Stellung 'ON' =>
Stellung 'OFF'=>

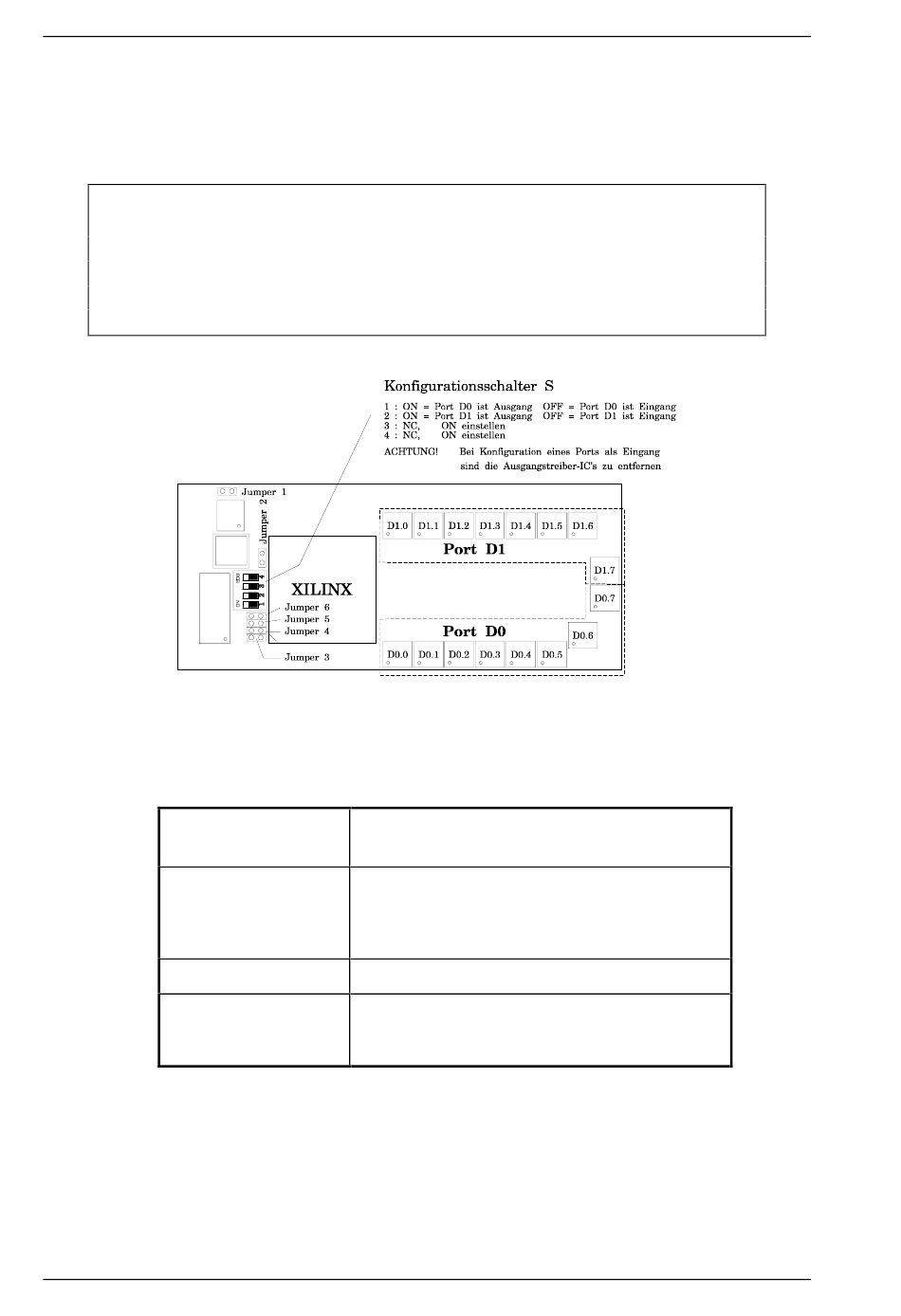

Ansicht der M1410-XILINX-Platine
Jumper 1
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
'Watchdog' ausgeschaltet. Das bedeutet, im Fehlerfall
werden gesetzte Ausgänge von Port D0 und D1 nicht
ausgeschaltet.
Jumper 2
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
Beckhoff II/O-Lightbus System
Port ist Ausgang
Port ist Eingang
Watchdog Ein / Aus
für Port D0 und D1
Latch Ein / Aus
Version : 2.0 Datum : 5.10.93
