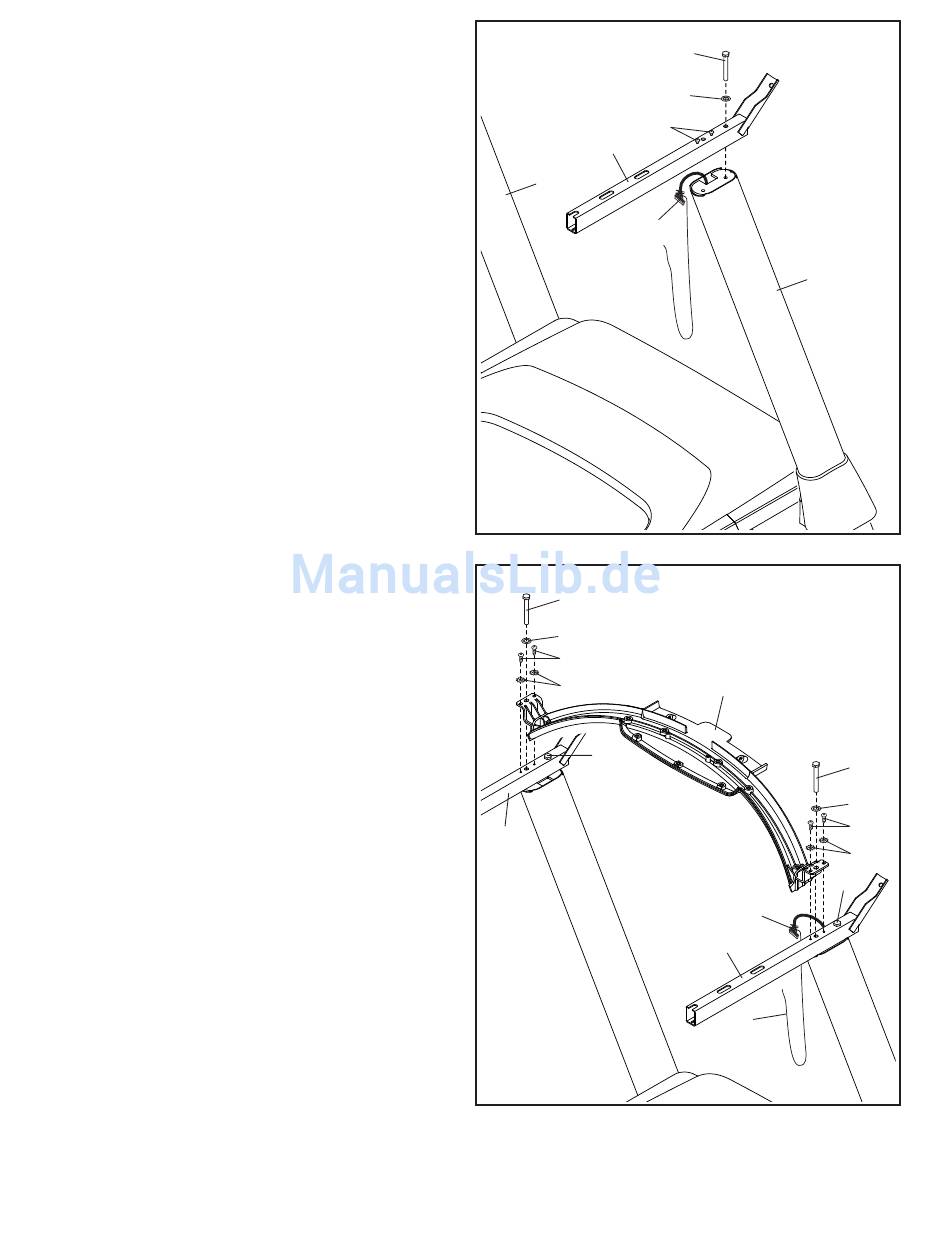

6. Befestigen Sie eine Haltestange (84) mit einer
5/16" x 2 1/2" Schraube (28) und einer 5/16"
Zahnscheibe (11) an der angezeigten Stelle am
rechten Pfosten (90). Achten Sie darauf, das
Pfostenkabel (81) nicht abzuklemmen. Ziehen
Sie die Schraube noch nicht fest.
Entfernen Sie dann die zwei angedeuteten
Schrauben (E) und werfen Sie diese weg.
Befestigen Sie die andere Haltestange (nicht
abgebildet) am linken Pfosten (89) auf die
gleiche Weise. Anmerkung: Auf der linken Seite
befinden sich keine Kabel.
7. WICHTIG: Um ein Beschädigen der Puls-
querstange (93) zu vermeiden, benutzen Sie
keine Elektrowerkzeuge und ziehen Sie die
#10 x 3/4" Schrauben (9) nicht zu fest an.
Richten Sie die Pulsquerstange (93) wie abgebil-
det aus. Befestigen Sie die Pulsquerstange mit
vier #10 x 3/4" Schrauben (9) und vier #10 Zahn-
scheiben (5) an der Haltestange (84). Ziehen
Sie alle vier Schrauben erst leicht an, und zie-
hen Sie diese danach fest. Achten Sie darauf,
das Pfostenkabel (81) nicht abzuklemmen.
Drehen Sie nun zwei 5/16" x 2 1/2" Schrauben
(28) mit zwei 5/16" Zahnscheiben (11) in die
Pulsquerstange (93) wie abgebildet hinein.
Ziehen Sie die vier 5/16" x 2 1/2" Schrauben
(28) fest.
Anschließend entfernen Sie die Kabelbefesti-
gung (A) vom Pfostenkabel (81).
6
84
89
81
7
28
11
9
5
28
84
10
28
11
E
90
93
28
81
84
A
28
11
9
5
