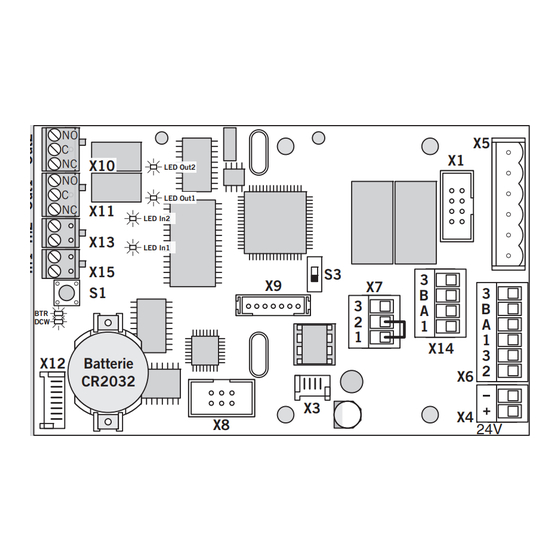

Dorma RZ-TMS 24V Installationsanleitung

DORMA
NO
C
NC X10
NO
C
NC
X11
LED In2
X13
LED In1
X15
S1
BTR
DCW
X12 Batterie
CR2032
Beschaltung TL-S TMS 2
X6
3
B
A
TV
1
3
2
X4
24V
X7
3
Not-T.
2
ext.
1
X14
3
B
A
1
X10
NC
Out 2 C
NO
X11
NC
Out 1
C
NO
X13
In 2
X15
In 1
Beschreibung TL-S TMS 2
X1 Verbindung zum Zusatzmodul ZM 208 DCW.
X3 Verbindung zum internen Schlüsseltaster/-schalter.
X4 Spannungsversorgung 24 V DC, +/- 10%
X5 Verbindung zum Nottaster.
X6 Verbindung zur TV / DCW.
X7 externer Not-Taster / Rauchmelder.
X8 PC-Schnittstelle RS 232 / LON-Adapter.
X9 Verbindung zur Firmware-Programmierung.
X10 Out 2
X11 Out 1
X12 Verbindung zur TL-OM / Beleuchtungsmodul.
X13 In 2
X14 Verbindung zu externen DCW-Geräten.
X15 In 1
RZ-TMS 24V
LED Out2
LED Out1
S3
X9
X7
3
2
1
X3
X8
GND
DCW-Bus
+24 V DC
geschaltete Spannung für TV
GND
+/-10%, stabilisierte Spannungsversorgung
+24 V DC
GND
Nottaster / DORMA Rauchmelder RM oder
+24 V DC
GND
DCW-Bus
+24 V DC
24 V / 1 A Sammelalarm (zusätzliche Stromaufnahme ca. 8 mA)
TV verriegelt (zusätzliche Stromaufnahme ca. 8 mA)
24 V / 1 A
verriegeln (Stromaufnahme: 5 V / 3 mA; 12 V / 8 mA; 24 V / 17 mA ; 28 V / 28 mA)
5-28 V DC
5-28 V DC Kurz- / Lang- / Dauerentriegelung (Stromaufnahme wie In 2)
X5
X1
Elektrostatisch gefährdete Bauelemente
Technische Daten:
Versorgungsspannung: 24 V DC, +10%/-5%
3
3
B
Stromaufnahme (bei Einbau in TL-G):
B
A
A
1
1
X14
3
2
X6
Kontaktbelastbarkeit:
X4
24V
S1 1. Funktion: Rücksetzen der Komponenten-Tabelle
(DCW-Teilnehmer) ---> Taster S1 gedrückt halten;
Spannungsversorgung einschalten; Taster loslassen.
2. Funktion: Software-Reset und Laden der Werksein-
stellung ---> während des Betriebs Taster länger als
8 Sek. gedrückt halten (mit akustischer Quittierung).
S3 LON oder TMS PC-Adapter
IR-Adapter
BTR LED blinkt = Betrieb
LED leuchtet = Hardwarefehler
DCW LED blitzt bei Telegrammverkehr kurz auf
D
stabilisiert
ca. 90 mA,
ca. 110 mA
im Alarmfall
24 V DC;
0,5 A induktiv,
1,0 A ohmsch.
Brücke
(Reset mit S1 / 1.Funktion)
