Dorma TMS-Comfort Bedienungsanleitung

DORMA
Elektrostatisch gefährdete Bauelemente

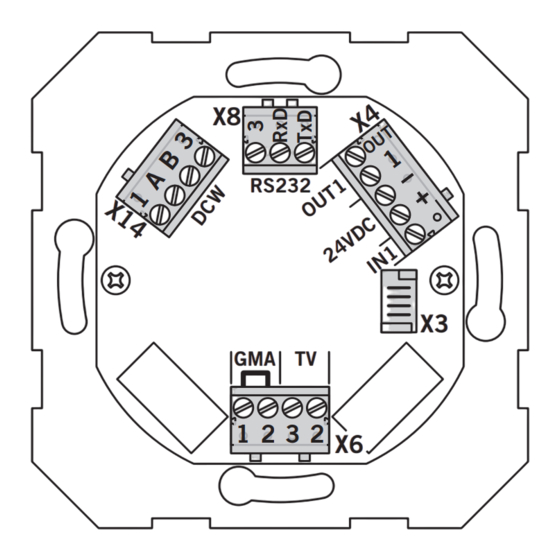

Beschaltung und Beschreibung TMS-Comfort
X4
OUT1
1
24V
In1
X6
1
2
3
TV
2
X8
3
RxD
TxD
X14
3
B
A
1
X3 Verbindung zum internen Schlüsseltaster/-schalter
S3 Sabotage-Schalter
S2 Service-Schalter zur Sabotage-Unterdrückung
B = Betrieb (Gehäuse-Sabotagekontakt aktiviert)
S = Service (Gehäuse-Sabotagekontakt abgeschaltet)
S1 Reset-Taster
1. Funktion: Rücksetzen der Komponenten-Tabelle (DCW-Teilnehmer)
---> Taster S1 gedrückt halten; Spannungsversorgung einschalten; Taster loslassen
2. Funktion: Software-Reset und Laden der Werkseinstellung
---> während des Betriebs Taster länger als 8 Sek. gedrückt halten
LED BTR LED blinkt = Betrieb
LED leuchtet = Hardwarefehler (Reset mit S1 / 1.Funktion)
LED DCW LED blitzt bei Telegrammverkehr kurz auf
Technische Daten:
Versorgungsspannung: 24V DC +15/ -5%, stabilisiert
Stromaufnahme:
TMS-Comfort
LED
DCW
S2
B S
S3
S1
LED
BTR
+24V DC
Sammelalarm, max. 1A
MOSFET
GND
stabilisierte Spannungsversorgung
+24V DC
5 - 28V DC - Kurzzeit- / Langzeit- / Dauerentriegelung
IN
Nottaster TL-NC UP oder GMA
GND
geschaltete Spannung für TV
+24V DC
GND
Verbindung zum UP-LON-Modul / PC
RS232
RS232
GND
B
DCW-Bus
A
+24V DC
62mA
X8
RS232
X3
GMA TV
1 2 3 2
X6
D
