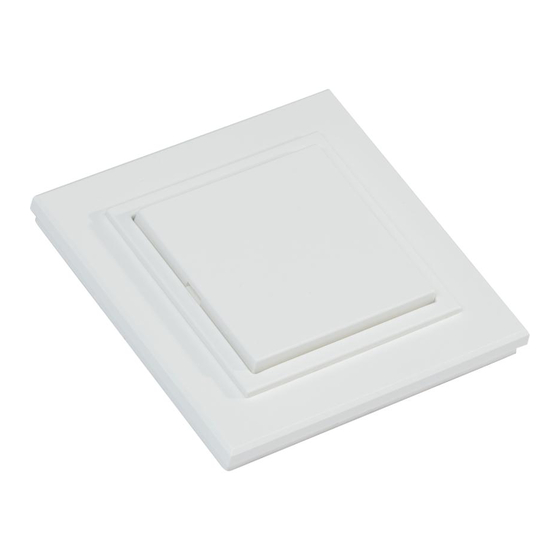

Montage- und Bedienungsanleitung
D
Funkwandtaster:
BRC-W
Seite 4 - 21
Installation and Operating Manual
GB
Radio pushbutton:
BRC-W
Page 22 - 39

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dorma BRC-W

Inhaltszusammenfassung für Dorma BRC-W

  • Seite 1 All manuals and user guides at all-guides.com Montage- und Bedienungsanleitung Funkwandtaster: BRC-W Seite 4 - 21 Installation and Operating Manual Radio pushbutton: BRC-W Page 22 - 39...
  • Seite 2 All manuals and user guides at all-guides.com DORMA BRC-W 1. Ausgabe Deutsch 07/2009 Dokumentation © 2009 DORMA GmbH & Co. KG Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet...
  • Seite 3 All manuals and user guides at all-guides.com 1. English edition 07/2009 Documentation © 2009 DORMA GmbH & Co. KG All rights reserved. No parts of this manual may be reproduced or processed in any form using electronic, mechanical or chemical processes in part or in full without the prior explicit written permission of the publisher.

  • Seite 4: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com DORMA BRC-W Inhaltsverzeichnis Hinweise zu dieser Anleitung... . . 5 Gefahrenhinweise..... 5 Funktion .

  • Seite 5: Hinweise Zu Dieser Anleitung

    All manuals and user guides at all-guides.com Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre DORMA Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

  • Seite 6: Funktion

    All manuals and user guides at all-guides.com DORMA BRC-W Funktion Kurzer Überblick Wandtaster dienen der Ansteuerung von Empfängern an die sie angelernt sind. Dabei können an eine Taste eine oder mehrere Empfänger angelernt werden um diese dann gemeinsam anzusprechen. Damit lassen sich mehrere Aktionen mit einem einzigen Tastendruck ausführen.
  • Seite 7 All manuals and user guides at all-guides.com Die Wandtaster bestehen aus drei Teilen: BRC-W...

  • Seite 8: Allgemeine Systeminformation

    Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. Ein Einsatz in werden. Hiermit erklärt die DORMA GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

  • Seite 9: Montage

    All manuals and user guides at all-guides.com Montage Zur Montage des Wandtasters entfernen Sie zunächst die Tastwippen. Dazu legen Sie die Elektronikeinheit mit aufgesetzten Wippen vor sich auf den Tisch. Mit einem kleinen Schlitzschraubendreher können Sie durch Einstemmen in die seitlichen Vertiefungen an der Auf der Rückseite der Tastwippe sind auf Stifte kleine Rückstellfedern gesteckt.
  • Seite 10 All manuals and user guides at all-guides.com DORMA BRC-W Bei Verwendung der mitgelieferten zwei doppelseitigen Klebestreifen kleben Sie diese zunächst auf die aufgerauten Flächen auf der Rückseite der Achten Sie bei der Montage auf korrekte Orientierung der Elektronikeinheit. Der eingeprägte oben weisen.
  • Seite 11 All manuals and user guides at all-guides.com Die nachfolgende Abbildung zeigt schematisch den Zusammenbau:...

  • Seite 12: Inbetriebnahme

    All manuals and user guides at all-guides.com DORMA BRC-W Inbetriebnahme Batterien einlegen und wechseln 7.1.1 Batterien einlegen entsprechend den Polaritätsmarkierungen in das Setzen Sie die Tastwippen wieder auf.

  • Seite 13: Batterien Wechseln

    All manuals and user guides at all-guides.com 7.1.2 Batterien wechseln Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Die eingesetzte Lithium-Knopfzelle muss kurzschlussfest sein! Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle! Erfolgt beim Betätigen einer Taste des Wandtasters keine Reaktion des zu steuernden Gerätes und liegt keine so ist die verbrauchte Batterie wie im vorhergegangenen Kapitel beschrieben gegen eine neue Lithium-Zelle des...

  • Seite 14: Anlernen

    All manuals and user guides at all-guides.com DORMA BRC-W Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem Anlernen beginnen! Der Wandtaster unterstützt zwei verschiedene Modi Zum Anlernen müssen beide zu verknüpfenden Geräte in den Anlernmodus gebracht werden, und der gewünschte Kanal zum Anlernen ausgewählt werden.
  • Seite 15 All manuals and user guides at all-guides.com Um den Wandtaster in den Anlernmodus zu bringen, drücken Sie mit einem spitzen Gegenstand auf die Anlerntaste. Danach befindet sich der Wandtaster im Konfigurationsmodus, angezeigt durch grünes Blinken Drücken Sie die Bedientaste an die Sie anlernen wollen, um in den Anlernmodus zu gelangen.
  • Seite 16 All manuals and user guides at all-guides.com DORMA BRC-W Erfolgreiches Anlernen wird durch ein grünes Blinken Hinweis: Eine Wippe des Wandtasters ist im Auslieferungszustand als Tastenpaar konfiguriert. Hinweis: Ist die Wandtaster bereits an einem Empfänger angelernt und damit für direktes Anlernen gesperrt, kann sie zwar wie oben beschrieben in den Anlernmodus gebracht werden, nach Drücken...

  • Seite 17: Einfache Bedienfunktionen

    Wandtaster in den Anlernmodus gebracht. Wandtaster im Wandtaster bereits an Konfigurationsmodus Zentrale angelernt und und bei damit gegen direktes Tastenbetätigung rotes Anlernen gesperrt Aufleuchten Einfache Bedienfunktionen Nach dem Anlernen stehen einfache Bedienfunktionen zur Verfügung. BRC-W: ein Tastenpaar am Empfänger angelernt.

  • Seite 18: Zurücksetzen In Den Auslieferungszustand

    All manuals and user guides at all-guides.com DORMA BRC-W Zurücksetzen in den Auslieferungszustand Halten Sie die Anlerntaste für mindestens 5 Sekunden gedrückt. Die Geräte-LED beginnt langsam rot zu blinken. können Sie das mit einem kurzen erneuten Tastendruck auf die Anlerntaste tun, oder Sie warten 15 Sekunden. In Zum Zurücksetzen des Geräts drücken Sie nun erneut...

  • Seite 19: Wartung Und Reinigung

    All manuals and user guides at all-guides.com Wartung und Reinigung Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

  • Seite 20: Technische Daten

    All manuals and user guides at all-guides.com DORMA BRC-W Technische Daten Funkfrequenz: 868,3 MHz Typ. Freifeldreichweite: 100 m Stromversorgung: 1x Lithium-Knopfzelle CR2032 Batterielebensdauer: bis zu 10 Jahre Schutzart: IP20 Gehäuse: Gehäusefarbe: Reinweiß Abmessungen: 82 x 82 x 13 mm Technische Änderungen vorbehalten.
  • Seite 21 All manuals and user guides at all-guides.com Entsorgungshinweis: Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
