Wetterfeste Rohrkamera IND8613 / IND8614
Anleitung
1. Einleitung
Lesen Sie diese Anleitung sowie die allgemeinen Hinweise zu Kameras
IND8xxx vollständig durch.
2. Beschreibung
Diese wetterfeste Farbkamera dient zur Überwachung von Objekten in
Innen- und Außenräumen.
Die Kamera ist für den Standardgebrauch bereits im Werk eingestellt.
Sondereinstellungen können bei Bedarf über die optional erhältliche
Fernbedienung FB07 über ein OSD-Menü vorgenommen werden.
3. Lieferumfang
! Kamera
! Sonnenschutzblende
! Wandhalter
! 3 Schrauben
! Anleitung
! Allgemeine Hinweise

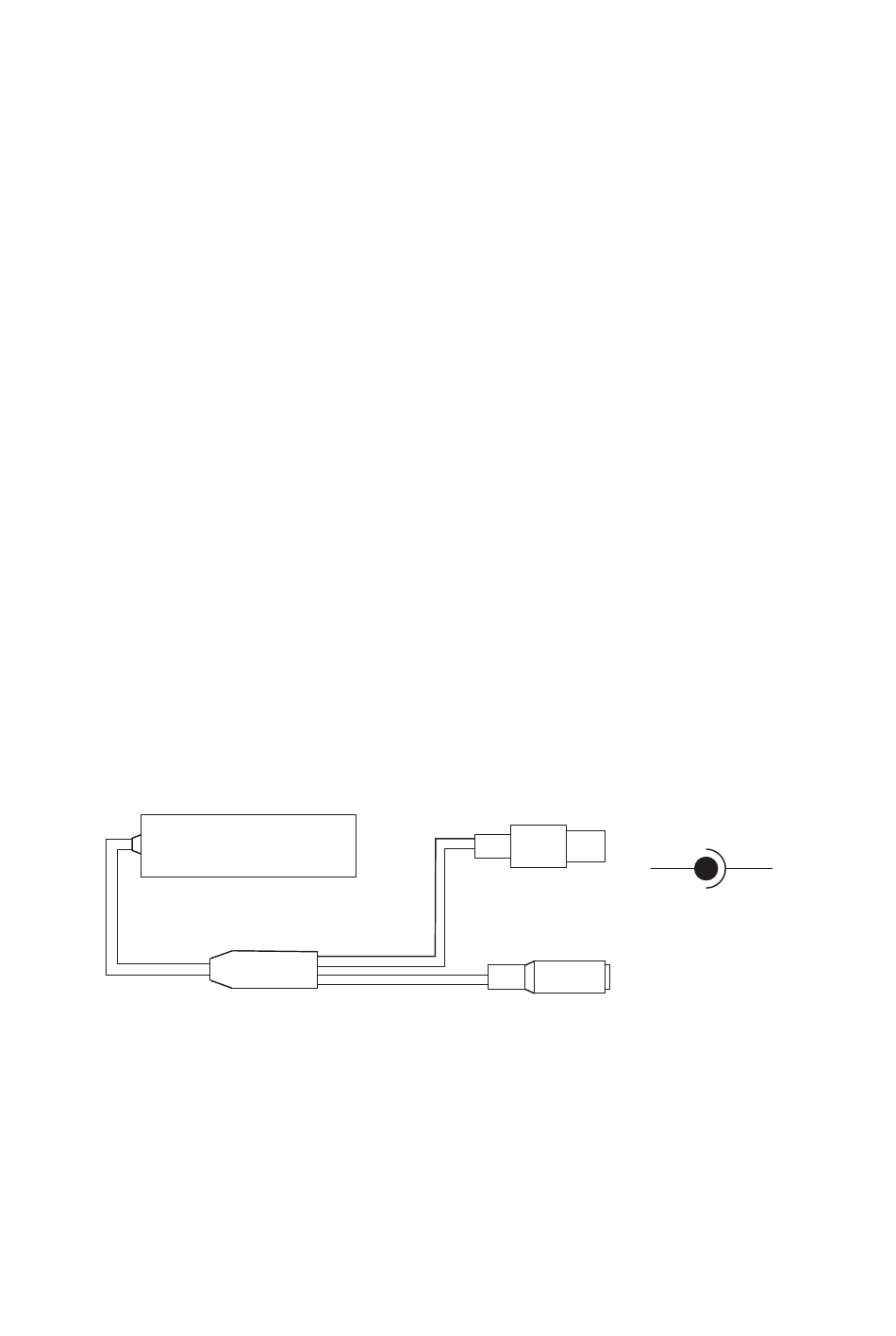

Anschluss der Kamera
Schließen Sie den BNC-Videoausgang an einen Monitor oder einen
Recorder über 75 Ohm Koaxialkabel (z.B. RG 59) und danach die
Stromversorgung über ein 12 V DC Netzgerät (empfohlene Netzgeräte:
NG 1000 oder OTTO 12/500, 12 V DC stabilisiert) an die 12V-Buchse
an.
Anschluss der Wandhalterung und
Ausrichtung
Zuerst montieren Sie die Wandhalterung mit Hilfe der mitgelieferten
Schrauben auf dem gewünschten Untergrund. Danach arretieren Sie
das schwarze Kugelgelenk mit Hilfe der schwarzen Schraube im
Uhrzeigersinn. Drehen Sie die schwarze Rundscheibe des Kugelgelenkes
ganz bis zum Anschlag auf das Gewinde. Nun können Sie die Kamera
auf das Gewinde festschrauben. Zur Ausrichtung müssen Sie das Gelenk
wieder durch Aufdrehen der schwarzen Schraube beweglich machen.
Richten Sie die Kamera jetzt aus und schrauben Sie das Kugelgelenk
wieder fest. Stellen Sie nun den gewünschten Bildwinkel mit dem
Kamera
4. Technische Daten
Bild-Sensor 1/3" 960 H CCD
Pixel 975 (H) x 582 (V)
Auflösung 700 TV-Linien
min. Beleuchtung 0,5 Lux
Shutter Auto-Iris, max. 1/100.000
Vario-Objektiv 3,5-16 mm (IND8613)
9-22 mm (IND8614)
Blendensteuerung automatisch, elektronisch
AGC Auto
Video-Ausgang 1,0 Vss, 75 Ohm, interne Synch.
Betriebsspannung DC 12 Volt ± 10%
Stromaufnahme max. 100 mA
Schutzart IP 66
Betriebstemperatur -10°C bis + 50°C
Abmessungen 38 Ø x 124 mm (inkl.
Sonnenschutzblende)
Sollte kein Bild vorhanden sein, prüfen Sie als erstes die
Stromversorgung sowie die Verbindung an der Netzgerät-Buchse. Die
Stecker am Netzgerät sind unterschiedlich. Falls notwendig, biegen Sie
die Kontakte leicht, um eine feste Verbindung zu gewährleisten.
Buchse für Netzgerät
Video (BNC-Buchse)
hinteren Einstellring (WIDE-TELE) ein. Fokussieren Sie nun das Bild mit
dem vorderen Einstellring (NEAR-FAR) ein.
Optionales Zubehör
# FB07 Fernbedienung, Art. Nr. 25753, für Sondereinstellungen im
OSD-Menü, Anschluss über das Koax-Videokabel; 2x BNC-Buchse,
durchgeschliffen; inkl. 2x 3V Batterien
