3.8 Schnittstellen

3.8.1 RS232-Schnittstelle

Der Anschluss der RS232-Schnittstelle erfolgt über X6.
Die Übertragungsparameter können per Softwareprotokoll konfiguriert werden.
Anschlussbelegung X6 (RS232-Schnittstelle):
Klemme Kurzzeichen
1
2
3
Tabelle 3-10: Pinbelegung RS232-Schnittstelle

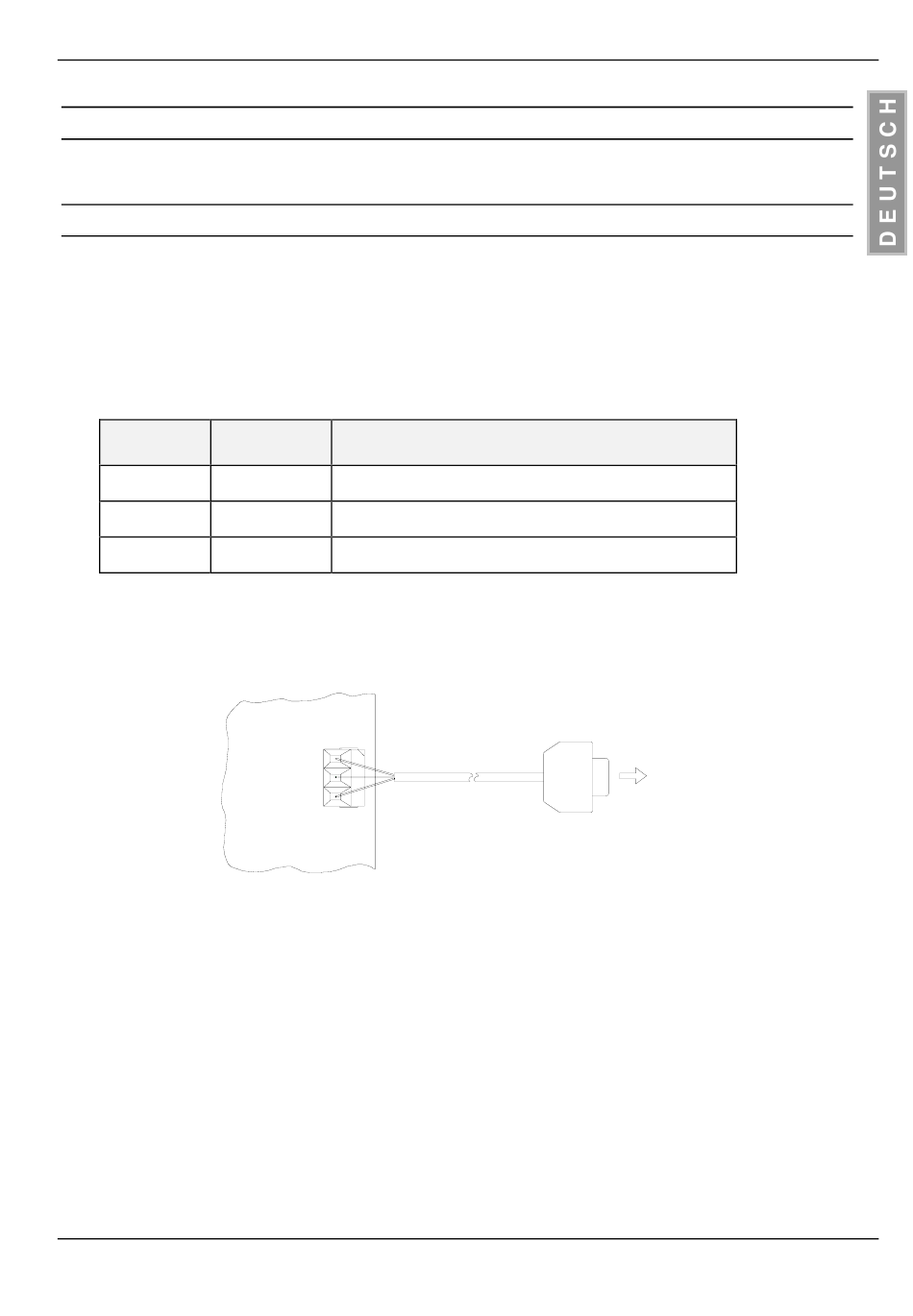

Bild 3-12: Verdrahtungsbeispiel für den Anschluss der RS232-Schnittstelle
Hinweis:
Wird auf dem PC/Notebook ein USB/RS232 Konverter benutzt, so sollte der COM-Port Pa-
rameter „Char Timeout Multiplier" von „1" auf ca. „5" erhöht werden.
FEIG ELECTRONIC GmbH
Montage / Installation
GND RS232 – GND
RxD RS232 - RxD
TxD RS232 - TxD
ID ISC.MR200
X6
1
GND
2
RxD
TxD
3
Seite 19 von 56
Beschreibung
9-pol. SUB-D-Buchse
<−>
Pin 5 X6 / 1
<−>
Pin 3 X6 / 2
<−>
Pin 2 X6 / 3
ID ISC.MR200-A/E
PC
M40400-4de-ID-B.doc
