Chère cliente, cher client,
Nous vous remercions pour le choix de ce ventilateur de table.
Afin d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce mode d'emploi et respecter les consignes et
astuces suivantes.
Contenu
Base du ventilateur
Couvercle de la vaporisation
Grilles de protection (avant et arrière)
Anneau de sécurité pour les grilles de protection
Hélice
Tuyau de vaporisation
Couvercle interne du tuyau de vaporisation
Cache des grilles de protection
Écrou
Réservoir d'eau avec obturateur
Télécommande (sans pile)
Mode d'emploi
Accessoires requis : 2 piles AAA pour la télécommande
(non fournies, disponibles séparément sur https://www.pearl.fr)
Caractéristiques techniques
Alimentation
220 – 240 V, 50/ 60 Hz
Débit volumique max.
52,65 m³/min
Puissance absorbée du ventilateur
55,3 W
Valeur de service
0.95 (m³/min)/W
Consommation (en veille)
0,75 mW
Niveau de puissance acoustique du
60,25 dB(A)
ventilateur
Vitesse max. du flux d'air
3,62 m/s
Norme de mesure utilisée pour le
IEC 60879:1986(Corr.1992)
rapport de service
Minuteur
Jusqu'à 7 heures
Oscillation
90°
0 – 280 ml/h
Humidification de l'air
Env. 5 – 10 µm
Dimension des gouttelettes
Réservoir
1,4 litre
Puissance
80 W
Volume
Max. 65 dB
Jusqu'à 5 m (fonctionnement
Portée de la télécommande
optimal)
Dimensions du ventilateur
23 x 29 x 56 cm, 3,9 kg
Dimensions de la tête du ventilateur
(Ø x H) 40 x 13 cm
Importé par PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Service commercial PEARL France : 0033 (0) 3 88 58 02 02

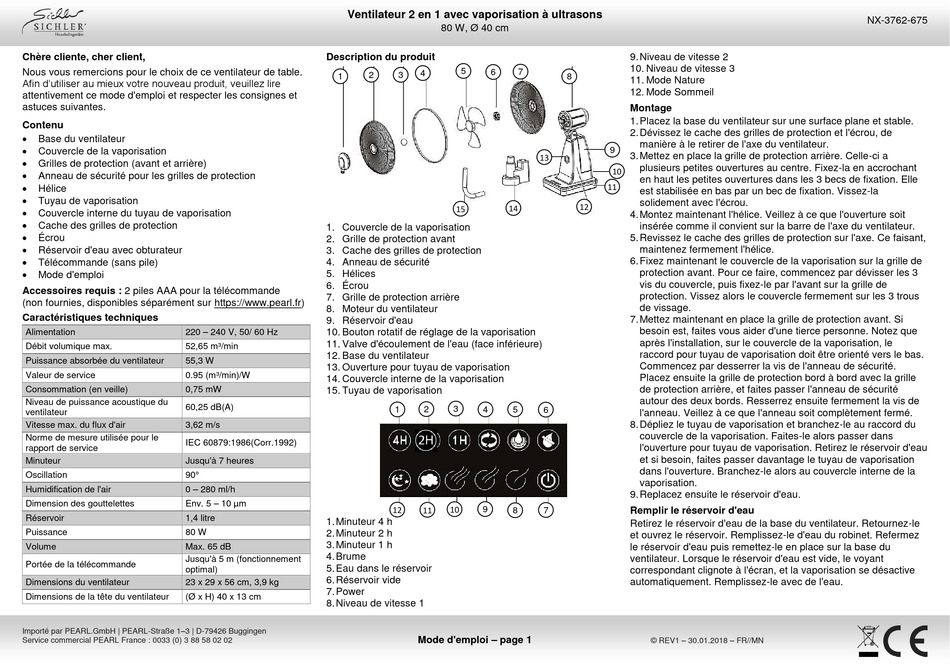

Ventilateur 2 en 1 avec vaporisation à ultrasons
80 W, Ø 40 cm
Description du produit
5
6
4
2
3
1
15
1. Couvercle de la vaporisation
2. Grille de protection avant
3. Cache des grilles de protection
4. Anneau de sécurité
5. Hélices
6. Écrou
7. Grille de protection arrière
8. Moteur du ventilateur
9. Réservoir d'eau
10. Bouton rotatif de réglage de la vaporisation
11. Valve d'écoulement de l'eau (face inférieure)
12. Base du ventilateur
13. Ouverture pour tuyau de vaporisation
14. Couvercle interne de la vaporisation
15. Tuyau de vaporisation
3
1
2
4
9
12
11
10
1. Minuteur 4 h
2. Minuteur 2 h
3. Minuteur 1 h
4. Brume
5. Eau dans le réservoir
6. Réservoir vide
7. Power
8. Niveau de vitesse 1
Mode d'emploi – page 1
9. Niveau de vitesse 2
10. Niveau de vitesse 3
7
8
11. Mode Nature
12. Mode Sommeil
Montage
1. Placez la base du ventilateur sur une surface plane et stable.
2. Dévissez le cache des grilles de protection et l'écrou, de
manière à le retirer de l'axe du ventilateur.
9
3. Mettez en place la grille de protection arrière. Celle-ci a
13
plusieurs petites ouvertures au centre. Fixez-la en accrochant
10
en haut les petites ouvertures dans les 3 becs de fixation. Elle
11
est stabilisée en bas par un bec de fixation. Vissez-la
solidement avec l'écrou.
12
14
4. Montez maintenant l'hélice. Veillez à ce que l'ouverture soit
insérée comme il convient sur la barre de l'axe du ventilateur.
5. Revissez le cache des grilles de protection sur l'axe. Ce faisant,
maintenez fermement l'hélice.
6. Fixez maintenant le couvercle de la vaporisation sur la grille de
protection avant. Pour ce faire, commencez par dévisser les 3
vis du couvercle, puis fixez-le par l'avant sur la grille de
protection. Vissez alors le couvercle fermement sur les 3 trous
de vissage.
7. Mettez maintenant en place la grille de protection avant. Si
besoin est, faites vous aider d'une tierce personne. Notez que
après l'installation, sur le couvercle de la vaporisation, le
raccord pour tuyau de vaporisation doit être orienté vers le bas.
Commencez par desserrer la vis de l'anneau de sécurité.
Placez ensuite la grille de protection bord à bord avec la grille
de protection arrière, et faites passer l'anneau de sécurité
autour des deux bords. Resserrez ensuite fermement la vis de
5
6
l'anneau. Veillez à ce que l'anneau soit complètement fermé.
8. Dépliez le tuyau de vaporisation et branchez-le au raccord du
couvercle de la vaporisation. Faites-le alors passer dans
l'ouverture pour tuyau de vaporisation. Retirez le réservoir d'eau
et si besoin, faites passer davantage le tuyau de vaporisation
dans l'ouverture. Branchez-le alors au couvercle interne de la
vaporisation.
9. Replacez ensuite le réservoir d'eau.
8
7
Remplir le réservoir d'eau
Retirez le réservoir d'eau de la base du ventilateur. Retournez-le
et ouvrez le réservoir. Remplissez-le d'eau du robinet. Refermez
le réservoir d'eau puis remettez-le en place sur la base du
ventilateur. Lorsque le réservoir d'eau est vide, le voyant
correspondant clignote à l'écran, et la vaporisation se désactive
automatiquement. Remplissez-le avec de l'eau.
© REV1 – 30.01.2018 – FR//MN
NX-3762-675
