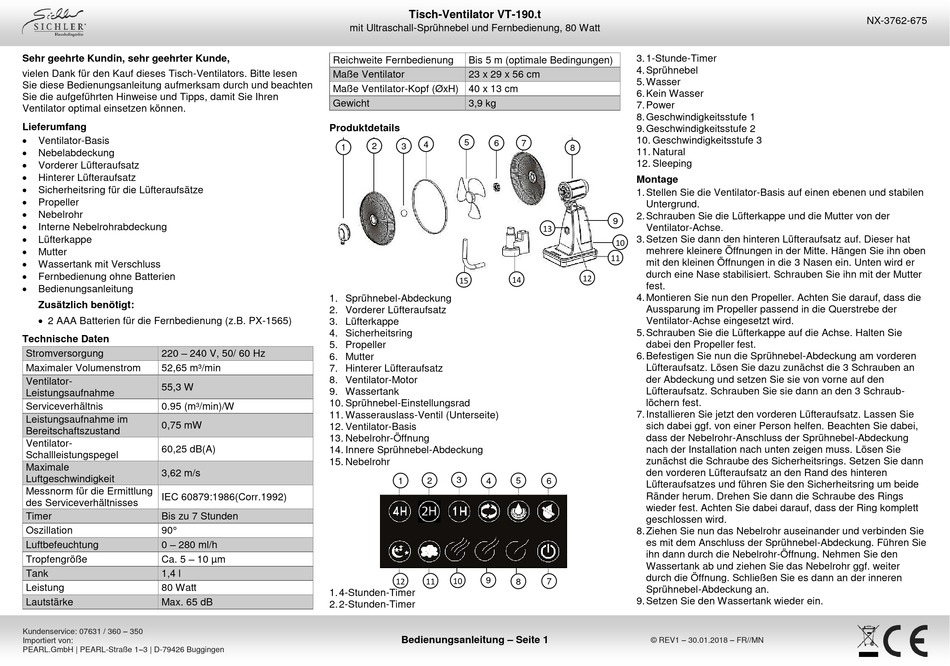

sichler VT-190.t Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Tisch-Ventilators. Bitte lesen
Sie diese Bedienungsanleitung aufmerksam durch und beachten
Sie die aufgeführten Hinweise und Tipps, damit Sie Ihren
Ventilator optimal einsetzen können.
Lieferumfang

Ventilator-Basis

Nebelabdeckung

Vorderer Lüfteraufsatz

Hinterer Lüfteraufsatz

Sicherheitsring für die Lüfteraufsätze

Propeller

Nebelrohr

Interne Nebelrohrabdeckung

Lüfterkappe

Mutter

Wassertank mit Verschluss

Fernbedienung ohne Batterien

Bedienungsanleitung
Zusätzlich benötigt:
 2 AAA Batterien für die Fernbedienung (z.B. PX-1565)
Technische Daten
Stromversorgung 220 – 240 V, 50/ 60 Hz
Maximaler Volumenstrom 52,65 m³/min
Ventilator-
55,3 W
Leistungsaufnahme
Serviceverhältnis 0.95 (m³/min)/W
Leistungsaufnahme im
0,75 mW
Bereitschaftszustand
Ventilator-
60,25 dB(A)
Schallleistungspegel
Maximale
3,62 m/s
Luftgeschwindigkeit
Messnorm für die Ermittlung
IEC 60879:1986(Corr.1992)
des Serviceverhältnisses
Timer Bis zu 7 Stunden
Oszillation 90°
0 – 280 ml/h
Luftbefeuchtung
Ca. 5 – 10 µm
Tropfengröße
Tank 1,4 l
Leistung 80 Watt
Lautstärke Max. 65 dB
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Tisch-Ventilator VT-190.t
mit Ultraschall-Sprühnebel und Fernbedienung, 80 Watt
Reichweite Fernbedienung Bis 5 m (optimale Bedingungen)
Maße Ventilator 23 x 29 x 56 cm
Maße Ventilator-Kopf (ØxH) 40 x 13 cm
Gewicht 3,9 kg
Produktdetails
5
6
4
2 3
1
15
1. Sprühnebel-Abdeckung
2. Vorderer Lüfteraufsatz
3. Lüfterkappe
4. Sicherheitsring
5. Propeller
6. Mutter
7. Hinterer Lüfteraufsatz
8. Ventilator-Motor
9. Wassertank
10. Sprühnebel-Einstellungsrad
11. Wasserauslass-Ventil (Unterseite)
12. Ventilator-Basis
13. Nebelrohr-Öffnung
14. Innere Sprühnebel-Abdeckung
15. Nebelrohr
1 2 3 4
9
10
12 11
1. 4-Stunden-Timer
2. 2-Stunden-Timer
Bedienungsanleitung – Seite 1
3. 1-Stunde-Timer
4. Sprühnebel
5. Wasser
6. Kein Wasser
7. Power
8. Geschwindigkeitsstufe 1
9. Geschwindigkeitsstufe 2
10. Geschwindigkeitsstufe 3
7
8
11. Natural
12. Sleeping
Montage
1. Stellen Sie die Ventilator-Basis auf einen ebenen und stabilen
Untergrund.
2. Schrauben Sie die Lüfterkappe und die Mutter von der
9
Ventilator-Achse.
13
3. Setzen Sie dann den hinteren Lüfteraufsatz auf. Dieser hat
10
mehrere kleinere Öffnungen in der Mitte. Hängen Sie ihn oben
11
mit den kleinen Öffnungen in die 3 Nasen ein. Unten wird er
durch eine Nase stabilisiert. Schrauben Sie ihn mit der Mutter
12
14
fest.
4. Montieren Sie nun den Propeller. Achten Sie darauf, dass die
Aussparung im Propeller passend in die Querstrebe der
Ventilator-Achse eingesetzt wird.
5. Schrauben Sie die Lüfterkappe auf die Achse. Halten Sie
dabei den Propeller fest.
6. Befestigen Sie nun die Sprühnebel-Abdeckung am vorderen
Lüfteraufsatz. Lösen Sie dazu zunächst die 3 Schrauben an
der Abdeckung und setzen Sie sie von vorne auf den
Lüfteraufsatz. Schrauben Sie sie dann an den 3 Schraub-
löchern fest.
7. Installieren Sie jetzt den vorderen Lüfteraufsatz. Lassen Sie
sich dabei ggf. von einer Person helfen. Beachten Sie dabei,
dass der Nebelrohr-Anschluss der Sprühnebel-Abdeckung
nach der Installation nach unten zeigen muss. Lösen Sie
zunächst die Schraube des Sicherheitsrings. Setzen Sie dann
den vorderen Lüfteraufsatz an den Rand des hinteren
5
6
Lüfteraufsatzes und führen Sie den Sicherheitsring um beide
Ränder herum. Drehen Sie dann die Schraube des Rings
wieder fest. Achten Sie dabei darauf, dass der Ring komplett
geschlossen wird.
8. Ziehen Sie nun das Nebelrohr auseinander und verbinden Sie
es mit dem Anschluss der Sprühnebel-Abdeckung. Führen Sie
ihn dann durch die Nebelrohr-Öffnung. Nehmen Sie den
Wassertank ab und ziehen Sie das Nebelrohr ggf. weiter
durch die Öffnung. Schließen Sie es dann an der inneren
8 7
Sprühnebel-Abdeckung an.
9. Setzen Sie den Wassertank wieder ein.
© REV1 – 30.01.2018 – FR//MN
NX-3762-675
