Inhaltsverzeichnis
AR0001SI

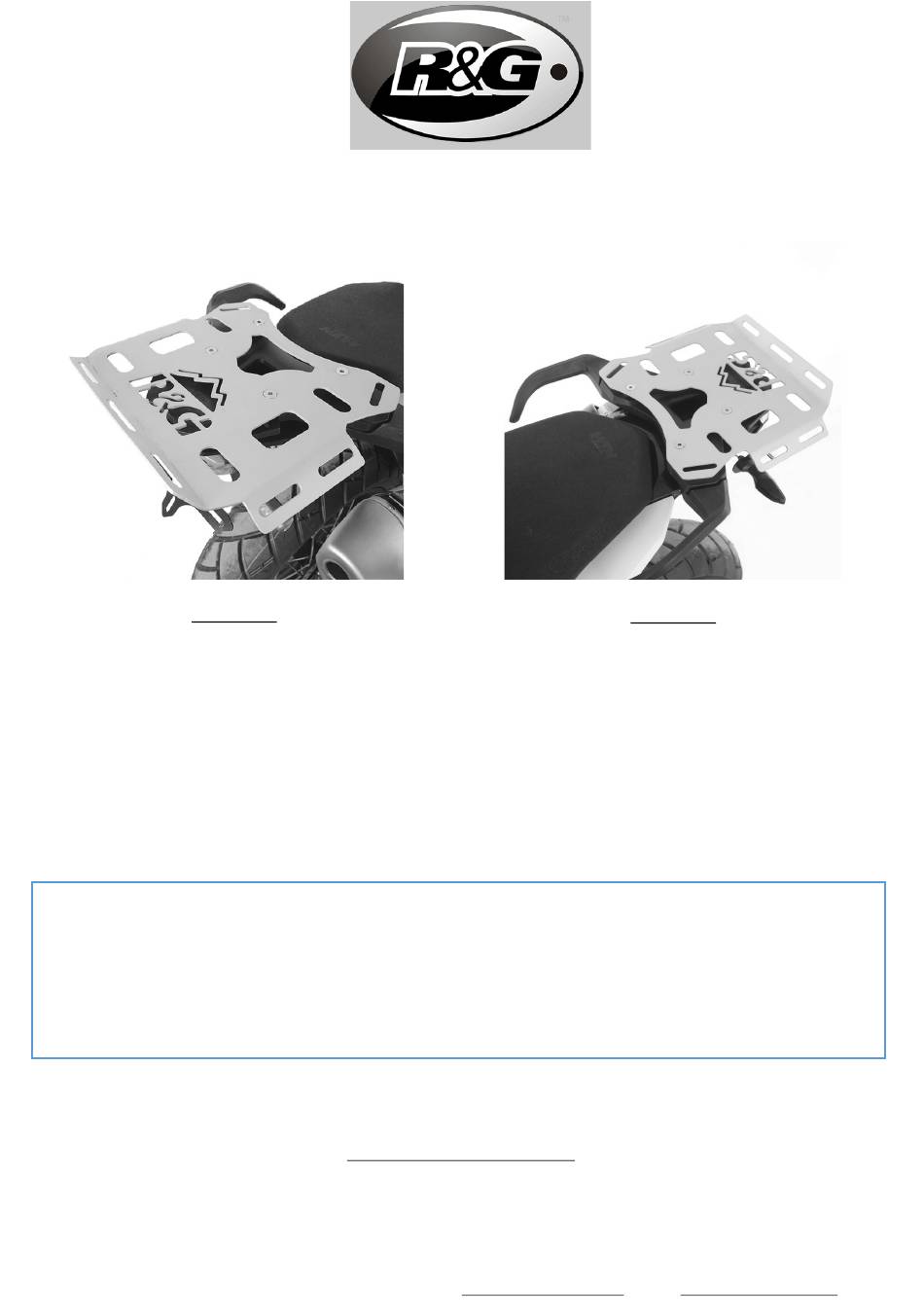

PAGE 1 OF 9
FITTING INSTRUCTIONS FOR AR0001SI ADVENTURE LUGGAGE RACK
KTM 790 ADVENTURE 2019
Picture A
Picture B
.
THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE
.
SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY
.
DO NOT PROCEED UNTIL YOU ARE SURE ALL PARTS ARE PRESENT
.
PLEASE READ ALL INSTRUCTIONS BEFORE PROCEEDING
PLEASE NOTE THAT THE WAY THE KIT IS PACKED DOES NOT NECESSARILY REPRESENT THE WAY OF
.
MOUNTING TO THE BIKE
,
IN THE EVENT OF RUBBER WASHERS BEING USED TO HOLD COMPONENTS ONTO BOLTS
.
THESE RUBBER WASHERS CAN BE THROWN AWAY
DIGITAL COPIES OF THESE INSTRUCTIONS ARE AVAILABLE FROM:
WWW.RG-RACING.COM
R&G Racing
Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ.
Tel: +44 (0)1420 89007 Fax +44 (0)1420 87301
www.rg-racing.com
Email:
info@rg-racing.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für R&G AR0001SI

Inhaltszusammenfassung für R&G AR0001SI

  • Seite 1 AR0001SI PAGE 1 OF 9 FITTING INSTRUCTIONS FOR AR0001SI ADVENTURE LUGGAGE RACK KTM 790 ADVENTURE 2019 Picture A Picture B THIS KIT CONTAINS THE ITEMS PICTURED AND LABELLED OVER PAGE SOME PARTS MAY BE SHOWN FOR CLARITY OF INSTRUCTIONS ONLY...
  • Seite 2 AR0001SI PAGE 2 OF 9 TOOLS REQUIRED GENERAL TORQUE SETTINGS • T45 Torx Tool M4 BOLT = 8Nm • 5mm A/F Allen Tool M5 BOLT = • Torque Wrench M6 BOLT = M8 BOLT = 20Nm 0 BOLT = 40Nm...
  • Seite 3 AR0001SI PAGE 3 OF 9 Picture 1 Picture 2 Picture 3 Picture 4 Picture 5 Picture 6 R&G Racing Unit 1, Shelleys Lane, East Worldham, Alton, Hampshire GU34 3AQ. Tel: +44 (0)1420 89007 Fax +44 (0)1420 87301 www.rg-racing.com Email: info@rg-racing.com...

  • Seite 4: Fitting Instructions

    AR0001SI PAGE 4 OF 9 FITTING INSTRUCTIONS • Remove the 4x T45 bolts shown in picture 1, ensuring that the OEM rack and both grab rails are supported to prevent them from dropping, and keep them in place. • Referring to the diagram on page 2 as well as pictures 2 & 3, place the 2 longer top-hat spacers (item 3) in the 2 frontmost (closest to seat) mounting wells of the OEM rack, then place the 2 shorter top-hat spacers (item 2) in the rearmost (closest to end of bike) wells.
  • Seite 5 AR0001SI PAGE 5 OF 9 NOTICE DE MONTAGE AR0001SI PORTE BAGAGE AVENTURE KTM 790 ADVENTURE 2019 Photo A Photo B E KIT CONTIENT LES ARTICLES EN PHOTO ET ETIQUETTES SUR LA PAGE LES PARTIES PRESENTÉES PEUVENT ETRE UNIQUEMENT REPRESENTATIVES POUR LA CLARTE DES INSTRUCTIONS E PAS ROCÉDER AU MONTAGE AVANT DE VOUS ÊTRES ASSURE QUE TOUTES LES PIECES SOIENT PRÉSENTES...

  • Seite 6: Outils Requis

    AR0001SI PAGE 6 OF 9 OUTILS REQUIS VALEURS DE SERRAGE • Cle Torx T45 M4 BOULON = 8Nm • Cle Allen 5mm M5 BOULON = • Cle dynamométrique M6 BOULON = M8 BOULON = 20Nm 0 BOULON = 40Nm M12 BOULON = 40Nm...
  • Seite 7 AR0001SI PAGE 7 OF 9 MONTAGEANLEITUNG FÜR AR0001SI ADVENTURE GEPÄCKTRÄGER KTM 790 ADVENTURE 2019 Abbildung A Abbildung B ALLE KIT-TEILE SIND UNTEN ABGEBILDET UND GEKENNZEICHNET. DIE ABGEBILDETEN TEILE DIENEN LEDIGLICH ZUR ERKLÄRUNG. ÜBERPRÜFEN SIE ZUERST, DASS ALLE TEILE VORHANDEN SIND.

  • Seite 8: Lieferumfang

    AR0001SI PAGE 8 OF 9 SIE BRAUCHEN FOLGENDES WERKZEUG ALLGEM. ANZUGSDREHMOMENT • T45 Torx-Schlüssel M4 SCHRAUBE = 8Nm • 5mm A/F Inbusschlüssel M5 SCHRAUBE = • Drehmomentschlüssel M6 SCHRAUBE = M8 SCHRAUBE = 20Nm 0 SCHRAUBE = 40Nm M12 SCHRAUBE = 40Nm...
  • Seite 9 AR0001SI PAGE 9 OF 9 MONTAGEANLEITUNG • Entfernen Sie die 4x T45 Schrauben, die in Abbildung 1 abgebildet sind. Achten Sie dabei darauf, dass Sie den original Gepäckträger und die zwei Haltegriffe gestützt sind, um zu verhindern, dass Sie runter fallen, und halten Sie sie in Position.
