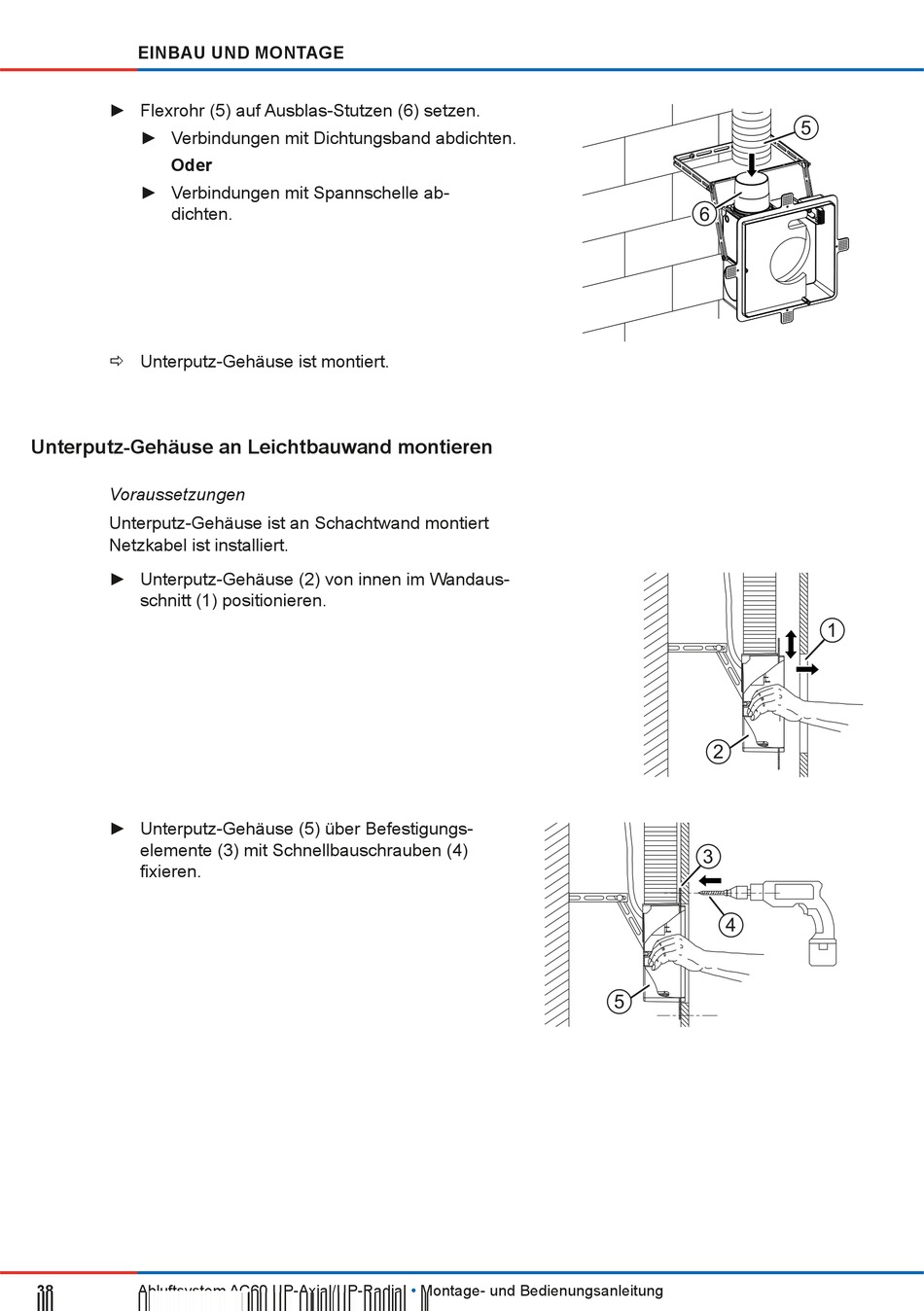

inVENTer AC60 UP-Axial Montage- Und Bedienungsanleitung Seite 38

EINBAu uND MoNTAGE
► Flexrohr (5) auf Ausblas-Stutzen (6) setzen.
► Verbindungen mit Dichtungsband abdichten.
oder
► Verbindungen mit Spannschelle ab-
dichten.
 Unterputz-Gehäuse ist montiert.
unterputz-Gehäuse an Leichtbauwand montieren
Voraussetzungen
Unterputz-Gehäuse ist an Schachtwand montiert
Netzkabel ist installiert.
► Unterputz-Gehäuse (2) von innen im Wandaus-
schnitt (1) positionieren.
► Unterputz-Gehäuse (5) über Befestigungs-
elemente (3) mit Schnellbauschrauben (4)
fixieren.
38
Abluftsystem AC60 UP-Axial/UP-Radial
•
Montage- und Bedienungsanleitung
6
2
3
4
5
5
1
